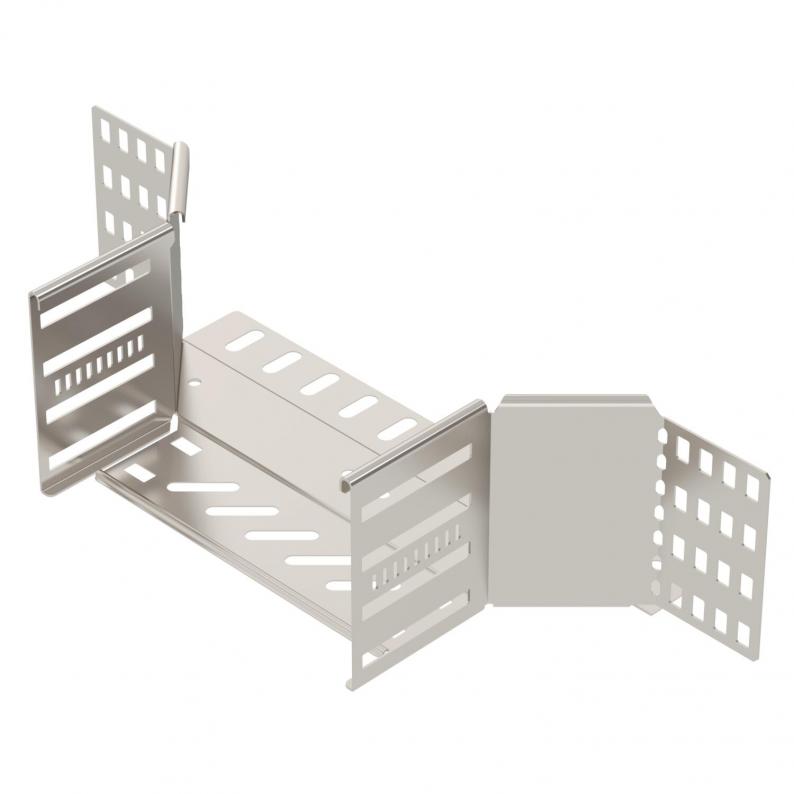

Anbau-Abzweigstück 110 A2
Typ RAA 120 A2 | OBO Art.Nr. 6042347 | EAN 4012197338008
Art.Nr. / Typ
Breite
Farbe
edelstahl
kl. VKE: 1 Stück
1Stück
Beschreibung
Anbau-Abzweigstück zum Erstellen einer horizontalen Abzweigung oder Kreuzung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 110 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abgehende Breite | 200 mm |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Blechstärke | 0,8 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,3013 kg CO2e / 1 Stück |
| Dimension | 110x200 |
| Empfohlene Anzahl Schrauben | 20 St. |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 0,8 mm |
| NATO Lochbild | nein |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | nein |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

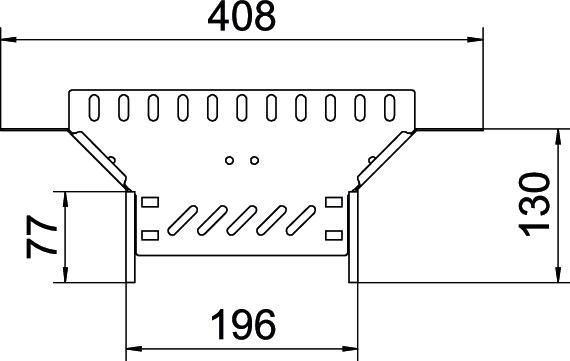

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Farbe
Breite
OBO Art.Nr.
RAA 110 A2
edelstahl
100 mm
6042345
RAA 120 A2
edelstahl
200 mm
6042347
RAA 130 A2
edelstahl
300 mm
6042349
RAA 140 A2
edelstahl
400 mm
6042351
RAA 150 A2
edelstahl
500 mm
6042353
RAA 160 A2
edelstahl
600 mm
6042355
Breite
RAA 110 A2
OBO Art.Nr.
6042345
Farbe
edelstahl
Breite
100 mm
RAA 120 A2
OBO Art.Nr.
6042347
Farbe
edelstahl
Breite
200 mm
RAA 130 A2
OBO Art.Nr.
6042349
Farbe
edelstahl
Breite
300 mm
RAA 140 A2
OBO Art.Nr.
6042351
Breite
400 mm
Farbe
edelstahl
RAA 150 A2
OBO Art.Nr.
6042353
Breite
500 mm
Farbe
edelstahl
RAA 160 A2
OBO Art.Nr.
6042355
Breite
600 mm
Farbe
edelstahl
