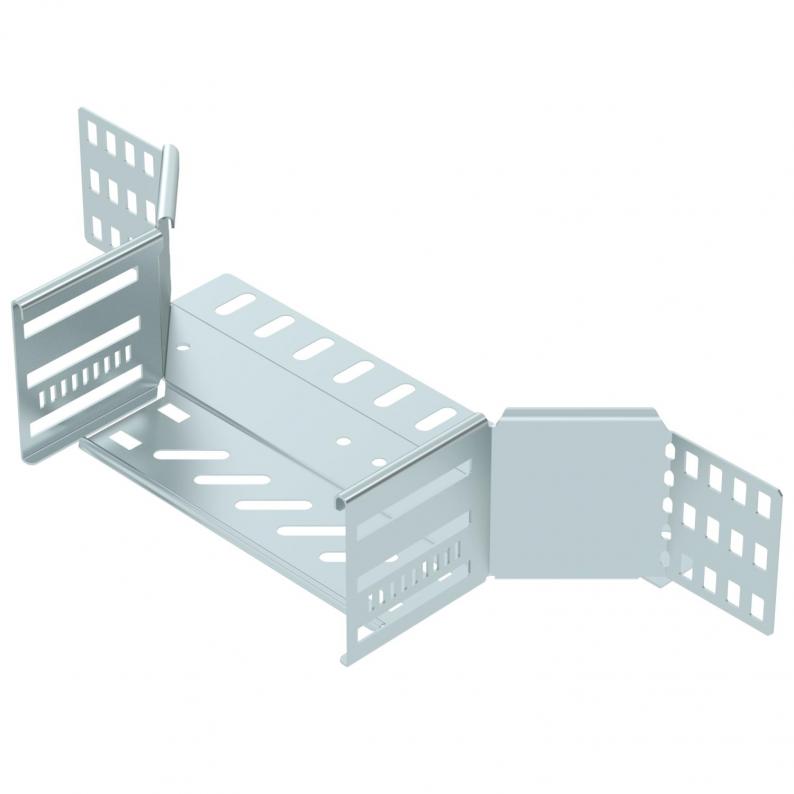

Anbau-Abzweigstück 85 FS
Typ RAA 820 FS | OBO Art.Nr. 6042133 | EAN 4012197337407
Art.Nr. / Typ
Breite
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung
Anbau-Abzweigstück zum Erstellen einer horizontalen Abzweigung oder Kreuzung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 85 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abgehende Breite | 200 mm |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Blechstärke | 0,8 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,7731 kg CO2e / 1 Stück |
| Dimension | 85x200 |
| Empfohlene Anzahl Schrauben | 16 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 0,8 mm |
| NATO Lochbild | nein |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

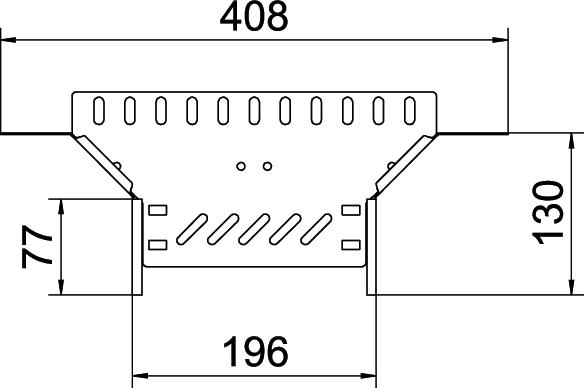

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Farbe
Breite
OBO Art.Nr.
RAA 810 FS
zink
100 mm
6042131
RAA 820 FS
zink
200 mm
6042133
RAA 830 FS
zink
300 mm
6042135
RAA 840 FS
zink
400 mm
6042137
RAA 850 FS
zink
500 mm
6042141
RAA 860 FS
zink
600 mm
6042143
Breite
RAA 810 FS
OBO Art.Nr.
6042131
Farbe
zink
Breite
100 mm
RAA 820 FS
OBO Art.Nr.
6042133
Farbe
zink
Breite
200 mm
RAA 830 FS
OBO Art.Nr.
6042135
Breite
300 mm
Farbe
zink
RAA 840 FS
OBO Art.Nr.
6042137
Farbe
zink
Breite
400 mm
RAA 850 FS
OBO Art.Nr.
6042141
Farbe
zink
Breite
500 mm
RAA 860 FS
OBO Art.Nr.
6042143
Farbe
zink
Breite
600 mm
