Anbau-Abzweigstück 85 FT
Typ RAA 820 FT | OBO Art.Nr. 6042233 | EAN 4012197342609
Art.Nr. / Typ
Breite
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung

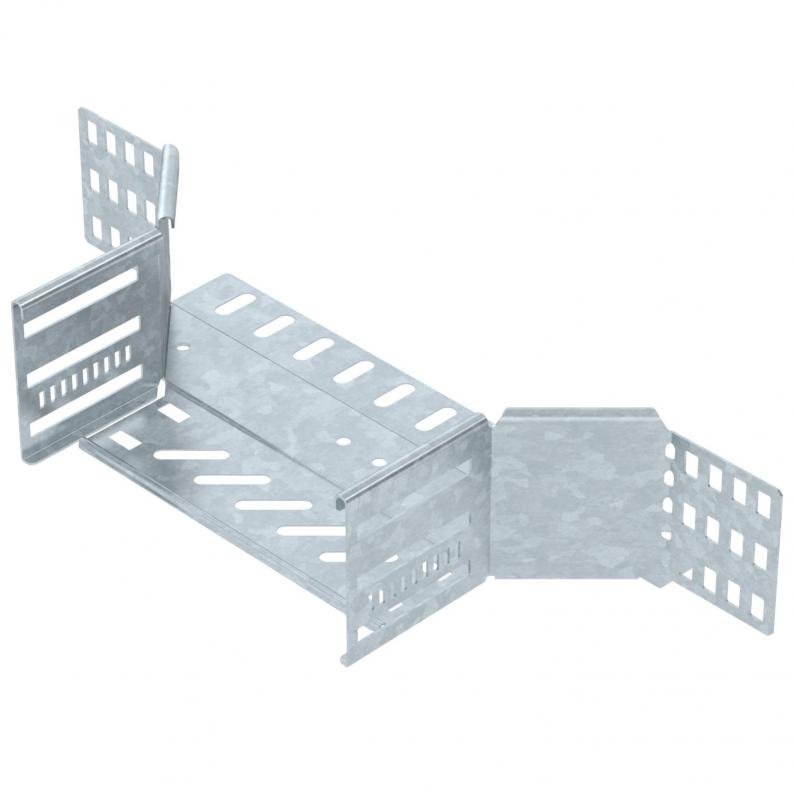

Anbau-Abzweigstück zum Erstellen einer horizontalen Abzweigung oder Kreuzung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 85 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abgehende Breite | 200 mm |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Blechstärke | 0,8 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,6562 kg CO2e / 1 Stück |
| Dimension | 85x200 |
| Empfohlene Anzahl Schrauben | 16 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 0,8 mm |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

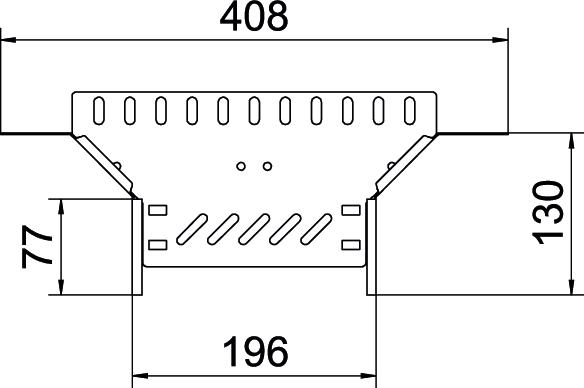

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Farbe
Breite
OBO Art.Nr.
RAA 810 FT
zink
100 mm
6042231
RAA 820 FT
zink
200 mm
6042233
RAA 830 FT
zink
300 mm
6042235
RAA 840 FT
zink
400 mm
6042237
RAA 850 FT
zink
500 mm
6042241
RAA 860 FT
zink
600 mm
6042243
