Ankerhülse für Lochsteinmauerwerk

Ankerhülse für Lochsteinmauerwerk

Typ FIS H 16x85 K
|
Art.Nr. 7205242
|
EAN 4012197506988
Alle Ausführungen anzeigen
Art.Nr. / Typ

kl. VKE: 10 Stück

Stück

KontaktFachhändler finden

Beschreibung

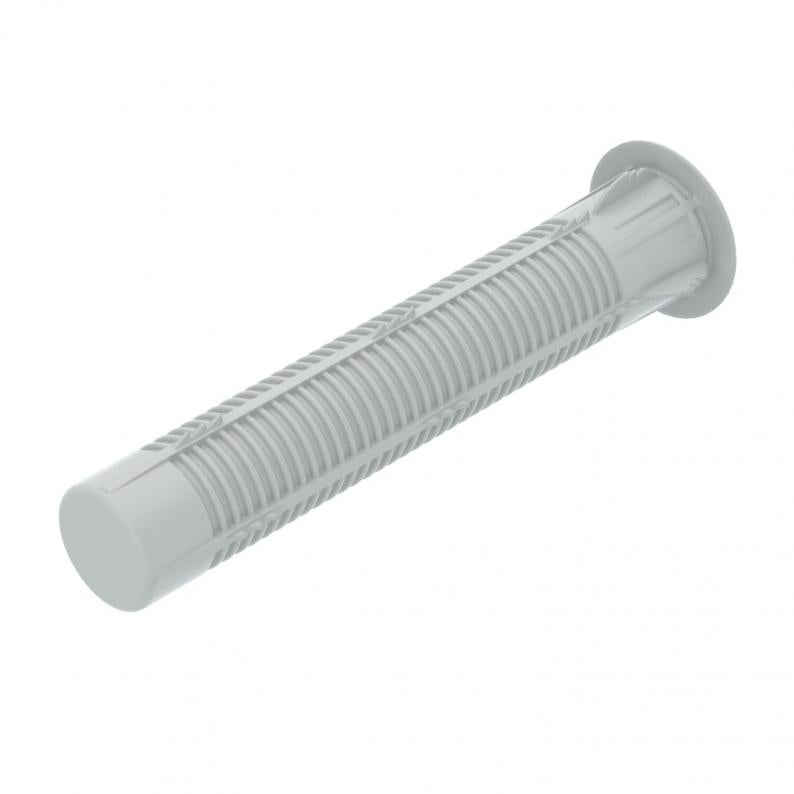

Die Injektions-Ankerhülse FIS H K ist die Systemkomponente für eine fachgerechte und mörtelsparende Montage der Ankerstange FIS A in Lochstein-Mauerwerk. Beim Setzen der Ankerstange wird der Mörtel durch die Gitterstruktur gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet.
Die Kunststoff-Siebhülse VM-SH 12x80 wird mit der Ankerstange VMU-A 8x110 montiert.

Die Kunststoff-Siebhülse VM-SH 16x85 wird mit den Ankerstangen VMU-A 10x130 und VMU-A 10x150 oder der Innengewindehülse VMU-IG M6x80 montiert.

Die Kunststoff-Siebhülse VM-SH 16x130 wird mit der Ankerstange VMU-A 10x150 montiert.

Die Kunststoff-Siebhülse VM-SH 20x85 wird mit der Ankerstange VMU-A 12x155 oder den Innengewindehülse VMU-IG M8x80 und VMU-IG M10x80 montiert.


Technische Daten

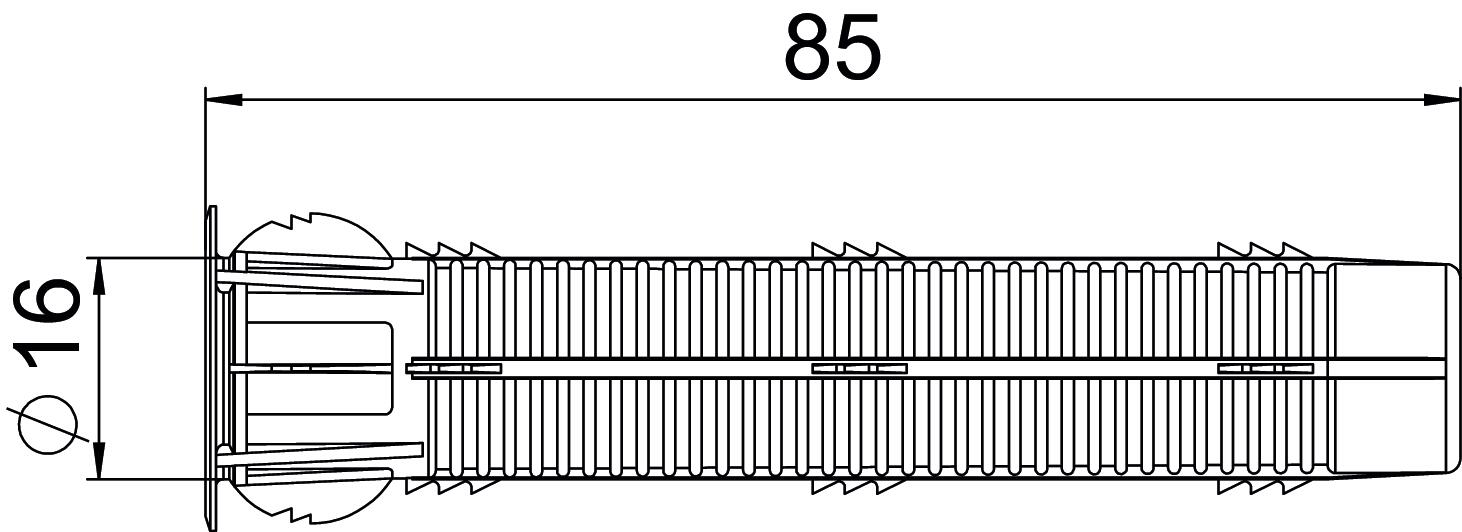

Abmessungen

Länge85 mm
Maß L85 mm
Maß D16 mm

Technische Daten

Selbstschneidendnein
Mit Flanschja
Ausführungzum Einstecken
Bohrungsdurchmesser max.16 mm
Bohrlochtiefe95 mm
Dimension85 x 22
WerkstoffPolypropylen/Polyethylen
Farbebeige; RAL 1001

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausschreibungstexte (2)

Ausführungen

FIS H 12x85 K
Art.Nr.
7205240
FIS H 16x85 K
Art.Nr.
7205242
FIS H 16x130 K
Art.Nr.
7205246
FIS H 20x85 K
Art.Nr.
7205248
