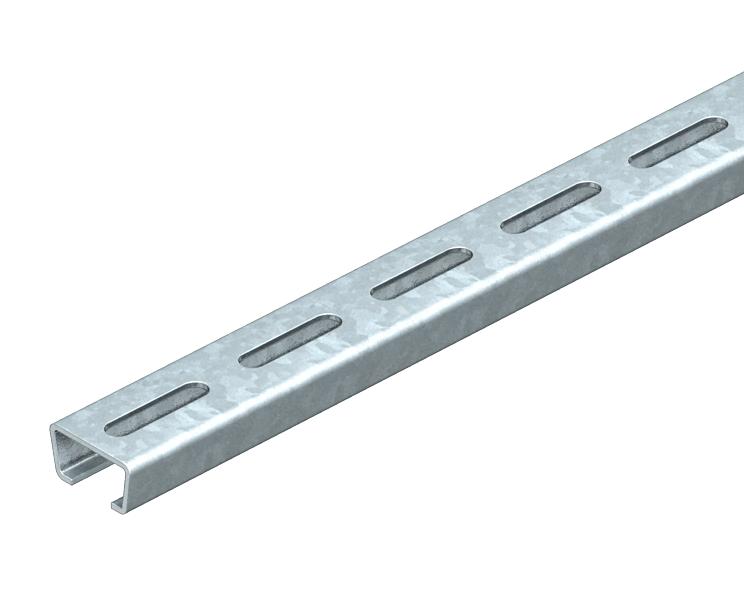

Ankerschiene AML3518, Schlitz 16,5 mm, FS, gelocht

Ankerschiene AML3518, Schlitz 16,5 mm, FS, gelocht

Art.Nr. 1112708 | EAN 4012195632597

Alle Ausführungen anzeigen
Art.Nr. / Typ
Oberfläche
Breite
35 mm
Höhe
18 mm
Materialstärke
2 mm
Werkstoff
Stahl
Länge
2000 mm

kl. VKE: 2 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Schlitzweite 16,5mm bei C-Profil
  • Bügelschelle f. C-Profilschiene, Schlitzweite 16-17 mm
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E90

Technische Daten

Technische Daten

Abbrechbarnein
Art der LochungRücken gelocht
AusführungEinfachprofil
Bohrlochabstand mittig50 mm
Bund20 m
CO2 Fußabdruck (GWP) Cradle-to-Gate2,624 kg CO₂e / 1 Meter
Dimension2000x35x18
Funktionserhaltnein
Materialstärke2 mm
Mit Lochungja
Mit Zahnungnein
Oberflächebandverzinkt
ProfilformC-Profil
Schlitzweite16,5 mm
Statischer Wert A1,31 cm²
Statischer Wert ly0,54 cm
Statischer Wert lz2,31 cm
Statischer Wert Wy0,52 cm²
Statischer Wert Wz1,32 cm²
WerkstoffStahl

Abmessungen

Breite35 mm
Höhe18 mm
Länge2000 mm
Maß L2000 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Montagezubehör

Art.Nr. 1147060

Gleitmutter ZL
Typ
ACMSN M8 ZL

kl. VKE: 100 Stück

Art.Nr. 1148060

Hammerkopfschraube ZL
Typ
ACMHB M8x30 ZL

kl. VKE: 50 Stück

Ausführungen

Oberfläche
AMS3518P2000FS
Art.Nr.
1112708
Breite
35 mm
Oberfläche
bandverzinkt
Höhe
18 mm
Materialstärke
2 mm
Werkstoff
Stahl
Länge
2000 mm
AMS3518P2000FT
Art.Nr.
1112759
Materialstärke
2 mm
Höhe
18 mm
Länge
2000 mm
Oberfläche
tauchfeuerverzinkt
Breite
35 mm
Werkstoff
Stahl
