Ankerschiene AML3518, Schlitz 16,5 mm, FS, ungelocht
Ankerschiene AML3518, Schlitz 16,5 mm, FS, ungelocht
Typ AML3518UP2000FS | OBO Art.Nr. 1118226 | EAN 4012195047179
Art.Nr. / Typ
Oberfläche
Breite
35 mm
Werkstoff
Stahl
Höhe
18 mm
Materialstärke
1,5 mm
Länge
2000 mm
kl. VKE: 2 m
2m
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | ohne |
| Ausführung | Einfachprofil |
| Bund | 20 m |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,0187 kg CO₂e / 1 Meter |
| Dimension | 2000x35x18 |
| Funktionserhalt | nein |
| Materialstärke | 1,5 mm |
| Mit Lochung | nein |
| Mit Zahnung | nein |
| Oberfläche | bandverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 16,5 mm |
| Statischer Wert A | 1,14 cm² |
| Statischer Wert ly | 0,49 cm |
| Statischer Wert lz | 0,85 cm |
| Statischer Wert Wy | 0,44 cm² |
| Statischer Wert Wz | 1,05 cm² |
| Werkstoff | Stahl |

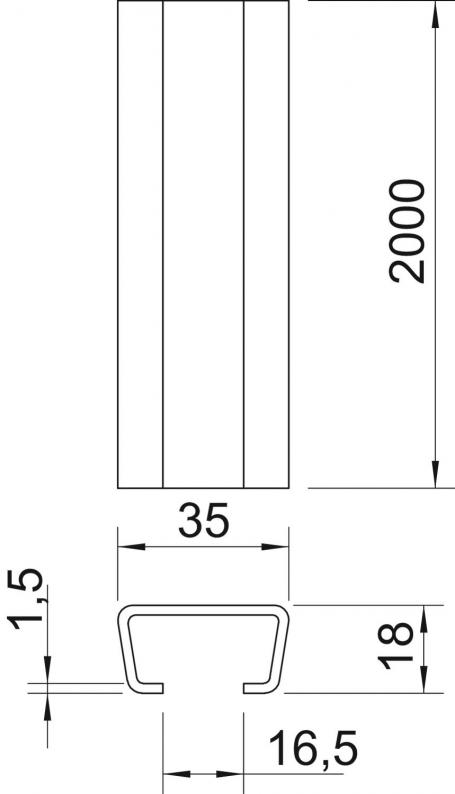

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 2000 mm |
| Maß L | 2000 mm |
