Ankerschiene AML3518, Schlitz 16,5 mm, FT, gelocht
Ankerschiene AML3518, Schlitz 16,5 mm, FT, gelocht
Art.Nr. 1119656 | EAN 4012195047599
Art.Nr. / Typ
Oberfläche
Materialstärke
1,5 mm
Breite
35 mm
Länge
2000 mm
Höhe
18 mm
Werkstoff
Stahl
kl. VKE: 2 m
2m
Beschreibung

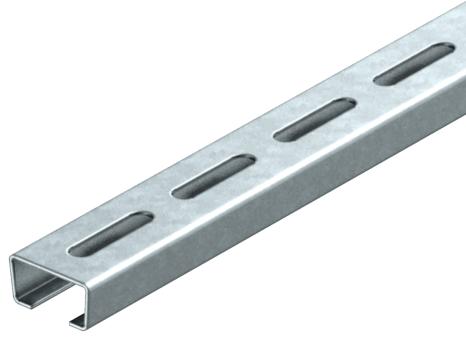

Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| Bund | 20 m |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,9894 kg CO₂e / 1 Meter |
| Dimension | 2000x35x18 |
| Funktionserhalt | ja |
| Materialstärke | 1,5 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 16,5 mm |
| Statischer Wert A | 1,01 cm² |
| Statischer Wert ly | 0,44 cm |
| Statischer Wert lz | 1,84 cm |
| Statischer Wert Wy | 0,42 cm² |
| Statischer Wert Wz | 1,05 cm² |
| Werkstoff | Stahl |

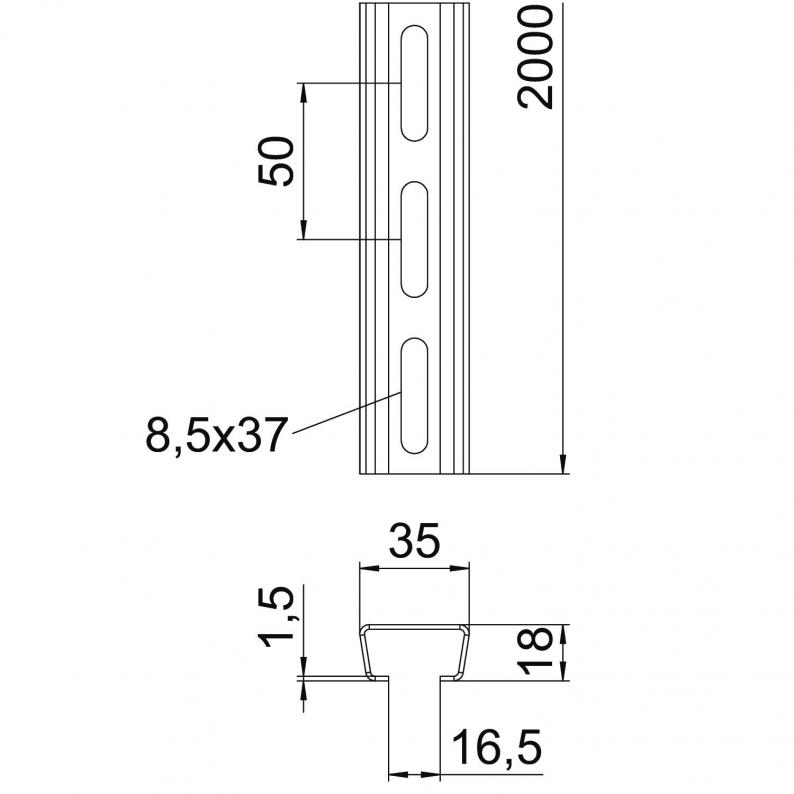

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 2000 mm |
| Maß L | 2000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Materialstärke
Breite
Länge
Oberfläche
Höhe
Werkstoff
Art.Nr.
AML3518P2000FS
1,5 mm
35 mm
2000 mm
bandverzinkt
18 mm
Stahl
1119648
AML3518P2000FT
1,5 mm
35 mm
2000 mm
tauchfeuerverzinkt
18 mm
Stahl
1119656
Oberfläche
AML3518P2000FS
Art.Nr.
1119648
Materialstärke
1,5 mm
Breite
35 mm
Länge
2000 mm
Oberfläche
bandverzinkt
Höhe
18 mm
Werkstoff
Stahl
AML3518P2000FT
Art.Nr.
1119656
Breite
35 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,5 mm
Länge
2000 mm
Werkstoff
Stahl
Höhe
18 mm
