Ankerschiene AML3518, Schlitz 16,5 mm, FT, ungelocht

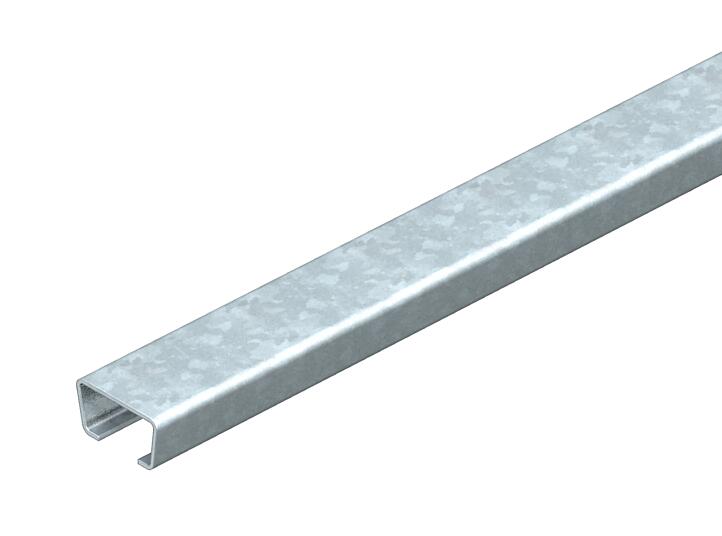

Ankerschiene AML3518, Schlitz 16,5 mm, FT, ungelocht
Art.Nr. 1118129 | EAN 4012195047056
Art.Nr. / Typ
Oberfläche
Höhe
18 mm
Materialstärke
1,5 mm
Breite
35 mm
Länge
2000 mm
Werkstoff
Stahl
kl. VKE: 2 m
2m
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | ohne |
| Ausführung | Einfachprofil |
| Bund | 20 m |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,9994 kg CO₂e / 1 Meter |
| Dimension | 2000x35x18 |
| Funktionserhalt | nein |
| Materialstärke | 1,5 mm |
| Mit Lochung | nein |
| Mit Zahnung | nein |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 16,5 mm |
| Statischer Wert A | 1,14 cm² |
| Statischer Wert ly | 0,49 cm |
| Statischer Wert lz | 0,85 cm |
| Statischer Wert Wy | 0,44 cm² |
| Statischer Wert Wz | 1,05 cm² |
| Werkstoff | Stahl |
Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 2000 mm |
| Maß L | 2000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Höhe
Oberfläche
Materialstärke
Breite
Länge
Werkstoff
Art.Nr.
AML3518UP2000FT
18 mm
tauchfeuerverzinkt
1,5 mm
35 mm
2000 mm
Stahl
1118129
AML3518UP2000FS
18 mm
bandverzinkt
1,5 mm
35 mm
2000 mm
Stahl
1118226
Oberfläche
AML3518UP2000FT
Art.Nr.
1118129
Höhe
18 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
1,5 mm
Breite
35 mm
Länge
2000 mm
Werkstoff
Stahl
AML3518UP2000FS
Art.Nr.
1118226
Höhe
18 mm
Werkstoff
Stahl
Länge
2000 mm
Materialstärke
1,5 mm
Oberfläche
bandverzinkt
Breite
35 mm
