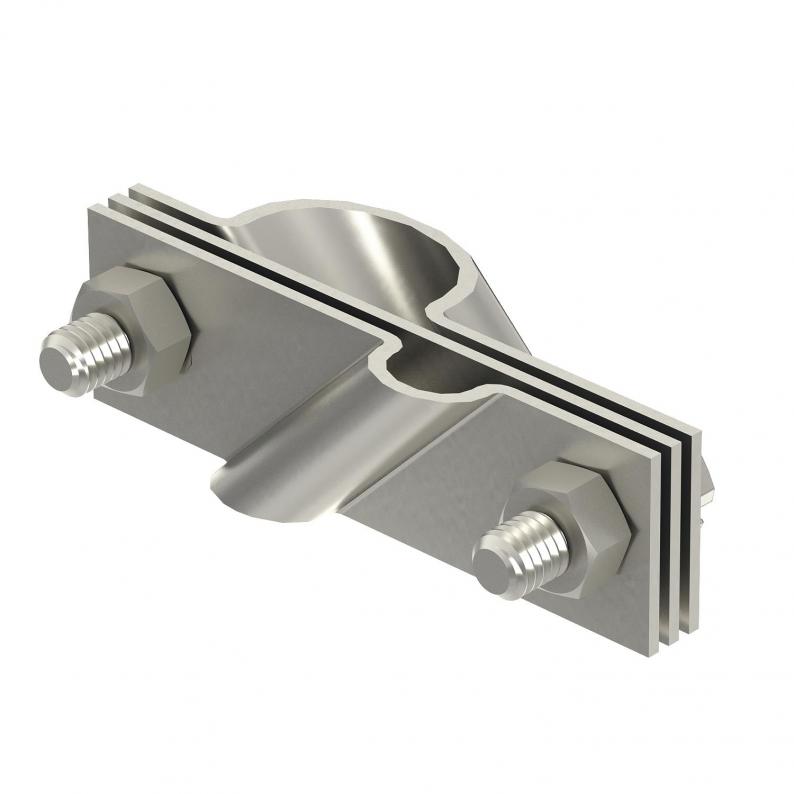

Anschlussschelle für Staberder, universell A2
Anschlussschelle für Staberder, universell A2
Typ 2760 20 VA | OBO Art.Nr. 5001617 | EAN 4012195635239
Art.Nr. / Typ
für Tiefenerder
kl. VKE: 5 Stück
5Stück
Beschreibung
• entspricht den Anforderungen nach VDE 0185-305-3 (IEC/ EN 62305-3)

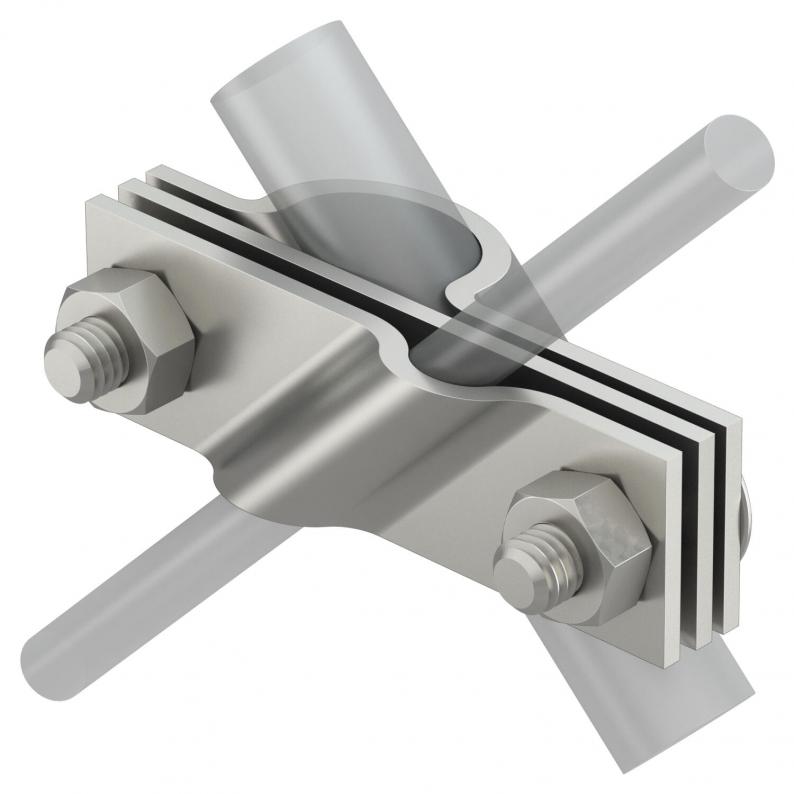

• passend zum Anschluss von Rundleiter Rd 8-10 bzw. Flachleiter bis FL 40
• mit Zwischenplatte
• montiert mit 2 Sechskantschrauben M10 x 30 und 2 Sechskantmuttern M10
• passend zum Anschluss von Rundleiter Rd 8-10 bzw. Flachleiter bis FL 40
• mit Zwischenplatte
• montiert mit 2 Sechskantschrauben M10 x 30 und 2 Sechskantmuttern M10
Technische Daten
Technische Daten
| Bauform | Anschlussschelle |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,5632 kg CO2e / 1 Stück |
| Dimension | 20mm |
| Erderanschluss Durchmesser | 20 mm |
| für Tiefenerder | 20 mm |
| Geeignet für Rundleiterdurchmesser max | 10 mm |
| Geeignet für Rundleiterdurchmesser min. | 8 mm |
| Klemmbereich max. | 10 mm |
| Klemmbereich min. | 8 mm |
| Passung | Rd 8-10/FL40 mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Zwischenplatte | ja |

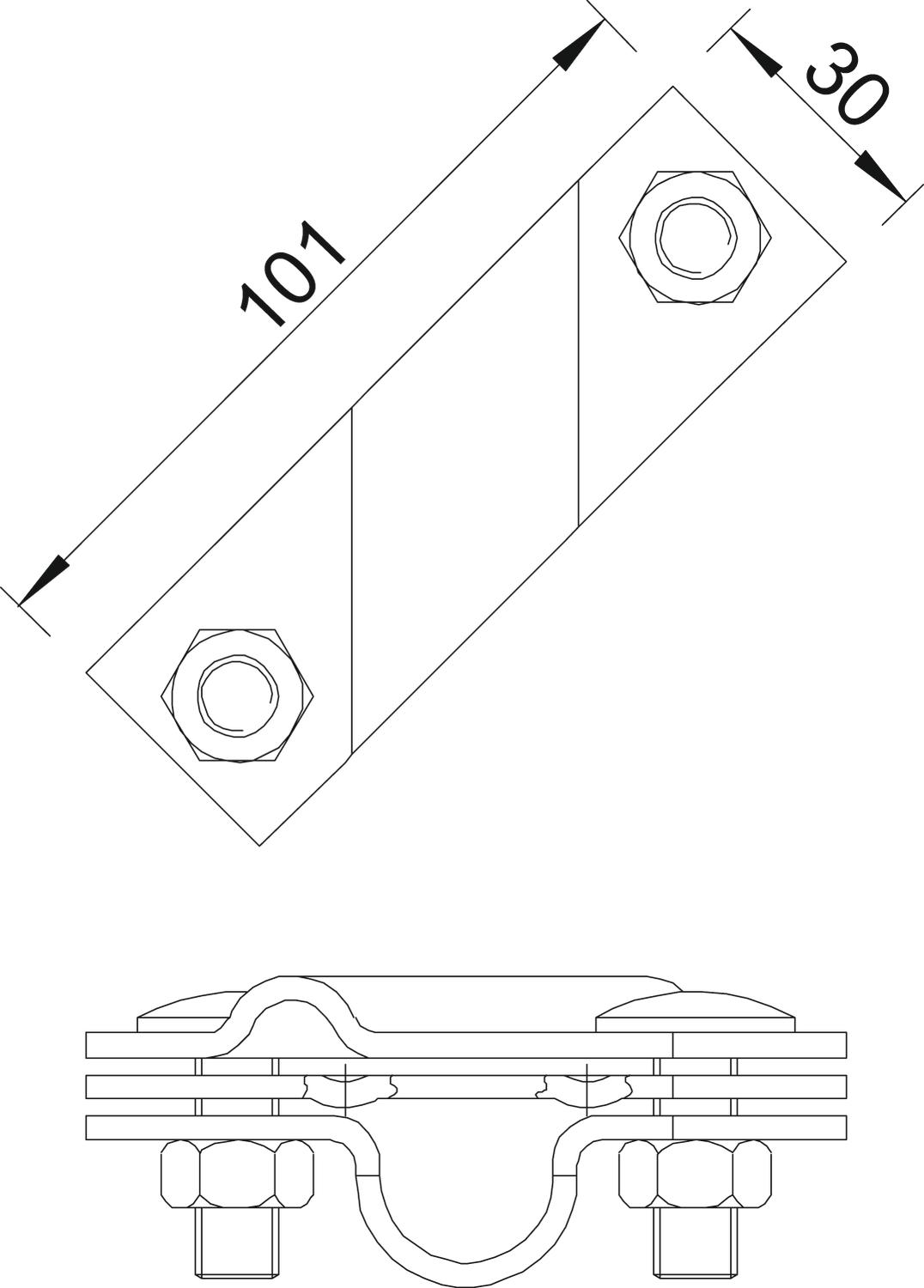

Abmessungen
| Maß A | 101 mm |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (3)
3D Daten Downloads (1)
Ausführungen
Typ
für Tiefenerder
OBO Art.Nr.
2760 20 VA
20 mm
5001617
2760 20 V4A
20 mm
5001633
2760 25 V4A
25 mm
5001672
für Tiefenerder
2760 20 VA
OBO Art.Nr.
5001617
für Tiefenerder
20 mm
2760 20 V4A
OBO Art.Nr.
5001633
für Tiefenerder
20 mm
2760 25 V4A
OBO Art.Nr.
5001672
für Tiefenerder
25 mm
