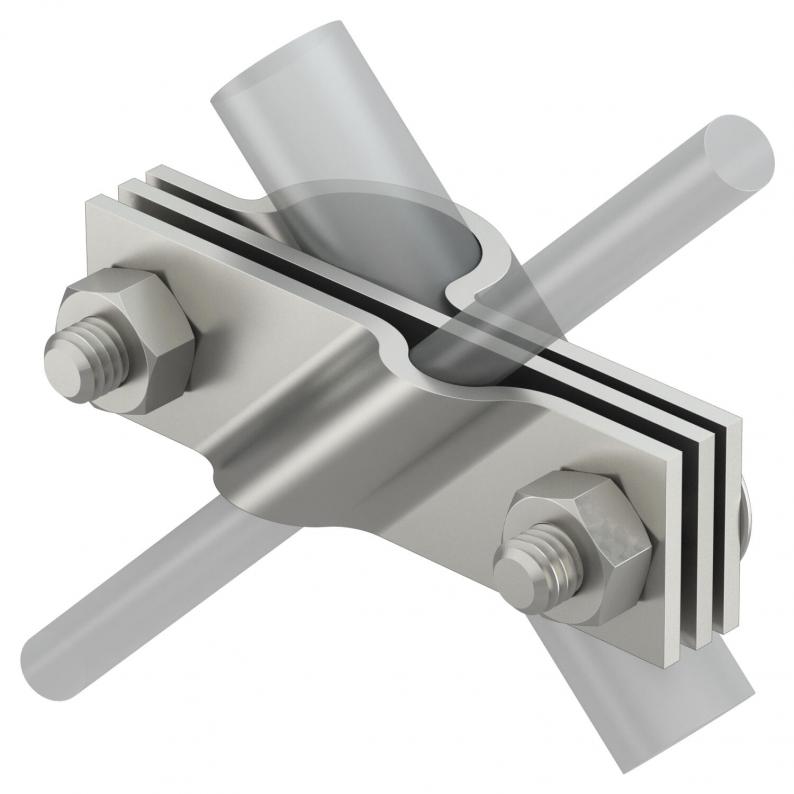

Anschlussschelle für Staberder, universell A4
Typ 2760 20 V4A
|Art.Nr. 5001633
|EAN 4012195862697
Art.Nr. / Typ
für Tiefenerder
kl. VKE: 5 Stück
5Stück
Stück
Beschreibung
• entspricht den Anforderungen nach VDE 0185-305-3 (IEC/ EN 62305-3)
• passend zum Anschluss von Rundleiter Rd 8-10 bzw. Flachleiter bis FL 40
• mit Zwischenplatte
• montiert mit 2 Sechskantschrauben M10 x 30 und 2 Sechskantmuttern M10
• passend zum Anschluss von Rundleiter Rd 8-10 bzw. Flachleiter bis FL 40
• mit Zwischenplatte
• montiert mit 2 Sechskantschrauben M10 x 30 und 2 Sechskantmuttern M10
Technische Daten
Materialien und Verpackung
| Verpackung vollständig aus recycelter Kartonage | Ja |
|---|---|
| Verpackung ohne Kunststoff | Ja |
Technische Daten
| Zwischenplatte | nein |
|---|---|
| Erderanschluss Durchmesser | 20 mm |
| Geeignet für Rundleiterdurchmesser min. | 8 mm |
| Geeignet für Rundleiterdurchmesser max | 10 mm |
| Bauform | Anschlussschelle |
| für Tiefenerder | 20 mm |
| Passung | Rd 8-10/FL40 mm |
| Dimension | 20mm |
| Werkstoff | Edelstahl, rostfrei 1.4404 |
| Klemmbereich min. | 8 mm |
| Klemmbereich max. | 10 mm |
Abmessungen
| Maß A | 101 mm |
|---|
CO2-Fußabdruck (Product Carbon Footprint)
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,609 kg CO2e / 1 Stück |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Ausführungen
Typ
für Tiefenerder
Art.Nr.
2760 20 VA
20
5001617
2760 20 V4A
20
5001633
2760 25 V4A
25
5001672
für Tiefenerder
2760 20 VA
Art.Nr.
5001617
für Tiefenerder
20
2760 20 V4A
Art.Nr.
5001633
für Tiefenerder
20
2760 25 V4A
Art.Nr.
5001672
für Tiefenerder
25
