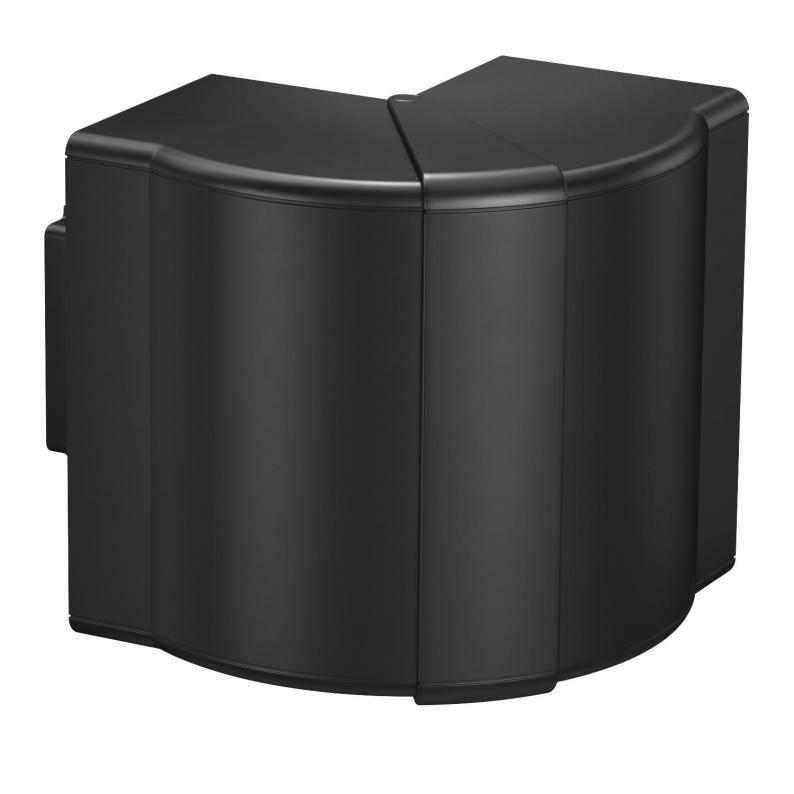

Außeneckhaube, für Geräteeinbaukanal Rapid 80 Typ 70130

Typ GK-AH70130SW | Art.Nr. 6274413 | EAN 4012197372873

Datenblatt (PDF)

Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

Farbe

kl. VKE: 1 translation missing

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

Außeneck-Haubenformteil aus halogenfreiem PC/ABS zur Richtungsänderung von Geräteeinbaukanälen Rapid 80 der Systeme GK, GKH, GS und GA. Die Formteile sind variabel von 80° - 100° verstellbar und einsetzbar für symmetrische und asymmetrische Kanäle.

Technische Daten

Abmessungen

Länge	130,5 mm
Breite	139 mm
Höhe	73 mm

Technische Daten

Montagelochung im Boden	nein
Halogenfrei	ja
Kabelhalteklammer	nein
Schutzfolie	nein
Kanalverbinder	nein
Winkelbereich max.	100 mm
Winkelbereich min.	80 mm
Symmetrisch	ja
Anzahl der Oberteile	1
Oberteilbreite 2	0 mm
Oberteilbreite 3	0 mm
Montageart der Oberteile	übergreifend
für Kanalbreite	130 mm
für Kanalhöhe	70 mm
Ausführung	Haubenformteil
Oberteilbreite	0 mm
Temperatureinsatzbereich max.	60 °C
Temperatureinsatzbereich min.	-5 °C
Dimension	70x130
Werkstoff	Polycarbonat/Acrylnitril-Butadien-Styrol
Farbe	tiefschwarz; RAL 9005
CO2 Fußabdruck (GWP) Cradle-to-Gate	1,2918 kg CO2e / 1 Stück

Downloads

0 ausgewählt

Datenblatt (1)

Kataloge & Broschüren (3)

Erklärungen (4)

Anleitungen & Hilfen (2)

Artikelbilder (1)

3D Daten Downloads (1)

Ausschreibungstexte (2)

Ausführungen

Farbe

GK-AH70130SW

Art.Nr.

6274413

Farbe

tiefschwarz; RAL 9005

GK-AH70130RW

Art.Nr.

6274410

Farbe

reinweiß; RAL 9010

GK-AH70130CW

Art.Nr.

6274411

Farbe

cremeweiß; RAL 9001

GK-AH70130LGR

Art.Nr.

6274412

Farbe

lichtgrau; RAL 7035
