AZ-Kleinkanal 100 FS
Typ AZK 100 FS | OBO Art.Nr. 6075231 | EAN 4012196069132
OBO Art.Nr. / Typ
6075231 / AZK 100 FS
Blechstärke
1,5 mm
Funktionserhalt
nein
Länge
3000 mm
Breite
100 mm
kl. VKE: 3 m
3m
Beschreibung

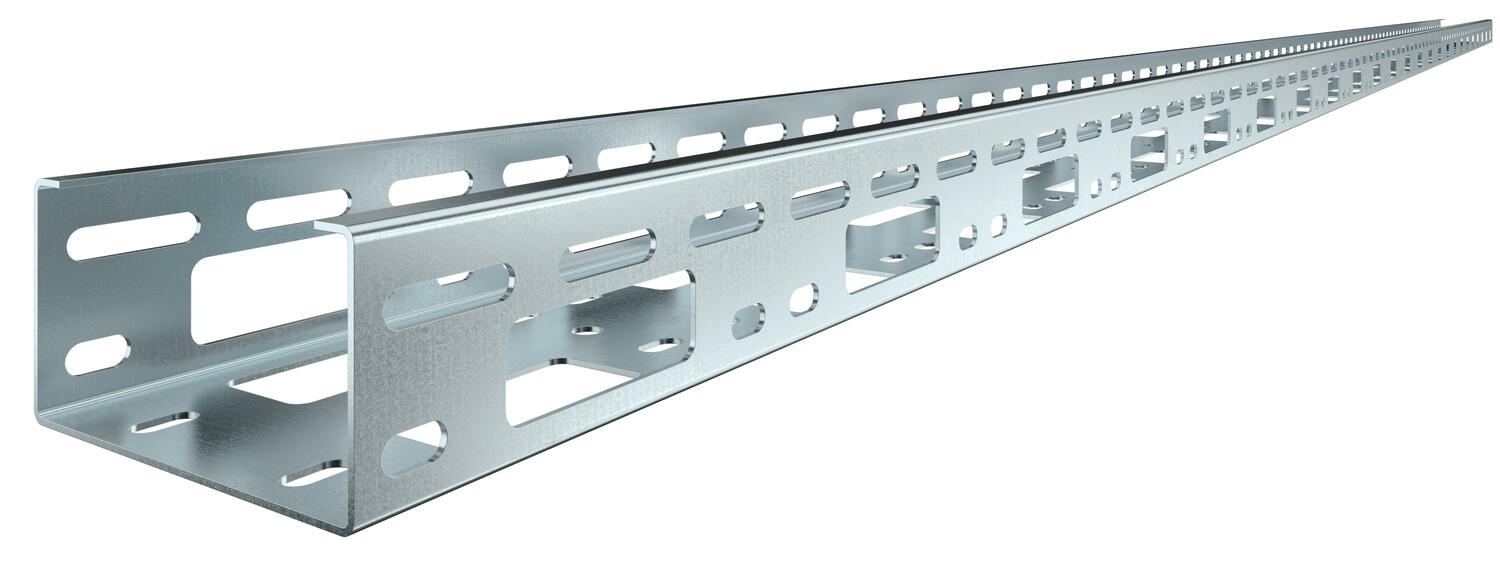

AZ-Kleinkanal mit der Seitenhöhe 50 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten
Technische Daten
| Abmessung | 100 x 50 x 1,5 |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Blechstärke | 1,5 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,5552 kg CO2e / 1 Meter |
| Dimension | 50x100x3000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 50 cm² |
| Nutzquerschnitt | 5000 mm² |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 50 mm |
| Länge | 3000 mm |
Belastungen
| Stützabstand 1,0m | 1,7 kN/m |
|---|---|
| Stützabstand 1,5m | 1,5 kN/m |
| Stützabstand 2,0m | 1 kN/m |
| Stützabstand 2,5m | 0,8 kN/m |
| Stützabstand 3,0m | 0,25 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
