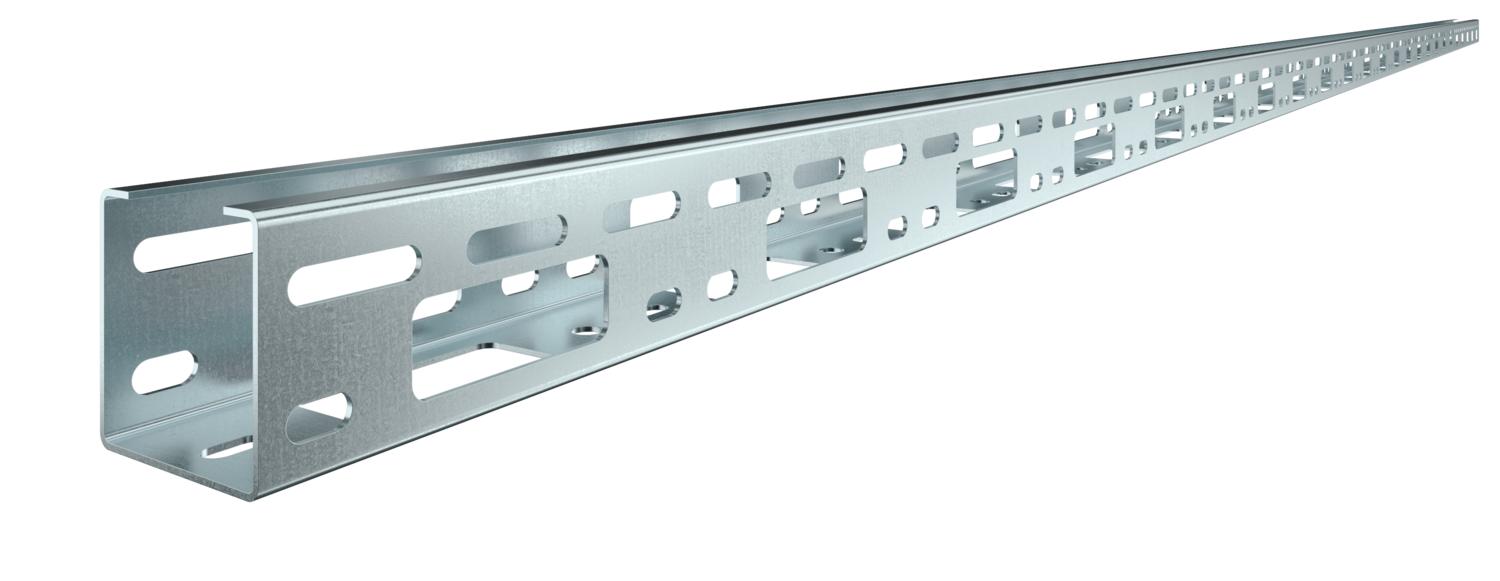

AZ-Kleinkanal 50 FS
Art.Nr. 6075096 | EAN 4012196068951



Art.Nr. / Typ
6075096 / AZK 050 FS
Blechstärke
1,5 mm
Funktionserhalt
nein
Länge
3000 mm
Breite
50 mm
kl. VKE: 3 m
3m
Beschreibung
AZ-Kleinkanal mit der Seitenhöhe 50 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten
Technische Daten
Abmessung | 50 x 50 x 1,5 |
---|---|
Ausführung Verbinder | ohne Verbinder |
Blechstärke | 1,5 mm |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 4,233 kg CO2e / 1 Meter |
Dimension | 50x50x3000 |
Farbe | zink |
Funktionserhalt | nein |
Montagelochung im Boden | ja |
NATO Lochbild | nein |
Nutzquerschnitt | 2500 mm² |
Nutzquerschnitt | 25 cm² |
Oberfläche | bandverzinkt |
Rostfreier Stahl, gebeizt | nein |
Seitenlochung | ja |
Weitspann-Ausführung | nein |
Werkstoff | Stahl |
Abmessungen
Breite | 50 mm |
---|---|
Höhe | 50 mm |
Länge | 3000 mm |
Belastungen
Stützabstand 1,0m | 2,5 kN/m |
---|---|
Stützabstand 1,5m | 2 kN/m |
Stützabstand 2,0m | 1,2 kN/m |
Stützabstand 2,5m | 0,85 kN/m |
Stützabstand 3,0m | 0,5 kN/m |


Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
