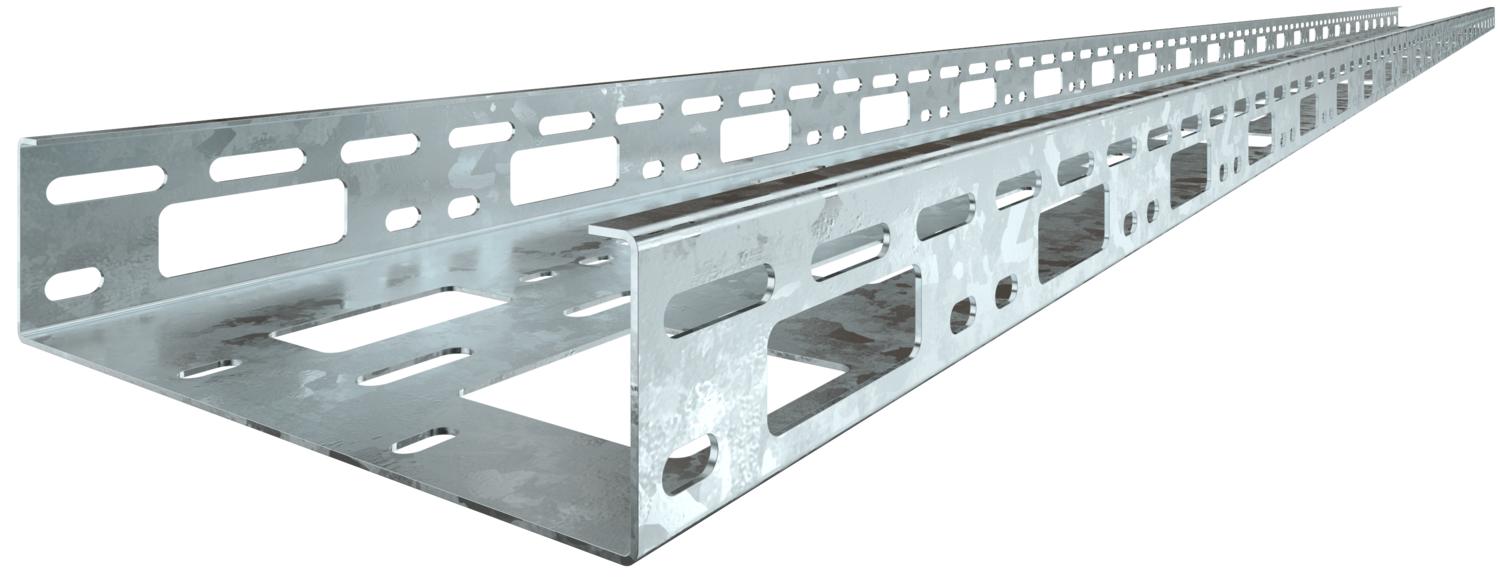

AZ-Kleinkanal System 200 FT
Art.Nr. 6075350 | EAN 4012195811190



Art.Nr. / Typ
6075350 / AZK 200 FT
Funktionserhalt
nein
Breite
200 mm
Blechstärke
1,5 mm
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung
AZ-Kleinkanal mit der Seitenhöhe 50 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten
Technische Daten
Abmessung | 50x200x1,5 |
---|---|
Ausführung Verbinder | ohne Verbinder |
Blechstärke | 1,5 mm |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 7,7883 kg CO2e / 1 Meter |
Dimension | 50x200x3000 |
Farbe | zink |
Funktionserhalt | nein |
Montagelochung im Boden | ja |
NATO Lochbild | nein |
Nutzquerschnitt | 10000 mm² |
Nutzquerschnitt | 100 cm² |
Oberfläche | tauchfeuerverzinkt |
Rostfreier Stahl, gebeizt | nein |
Seitenlochung | ja |
Weitspann-Ausführung | nein |
Werkstoff | Stahl |
Abmessungen
Breite | 200 mm |
---|---|
Höhe | 50 mm |
Länge | 3000 mm |
Belastungen
Stützabstand 1,0m | 2,5 kN/m |
---|---|
Stützabstand 1,5m | 1,9 kN/m |
Stützabstand 2,0m | 1,3 kN/m |
Stützabstand 2,5m | 0,8 kN/m |
Stützabstand 3,0m | 0,3 kN/m |


Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
