Befestigungsschelle 604, leicht
Befestigungsschelle 604, leicht
Art.Nr. 1003232 | EAN 4012195001690
Art.Nr. / Typ
für Durchmesser
kl. VKE: 100 Stück
100Stück
Beschreibung

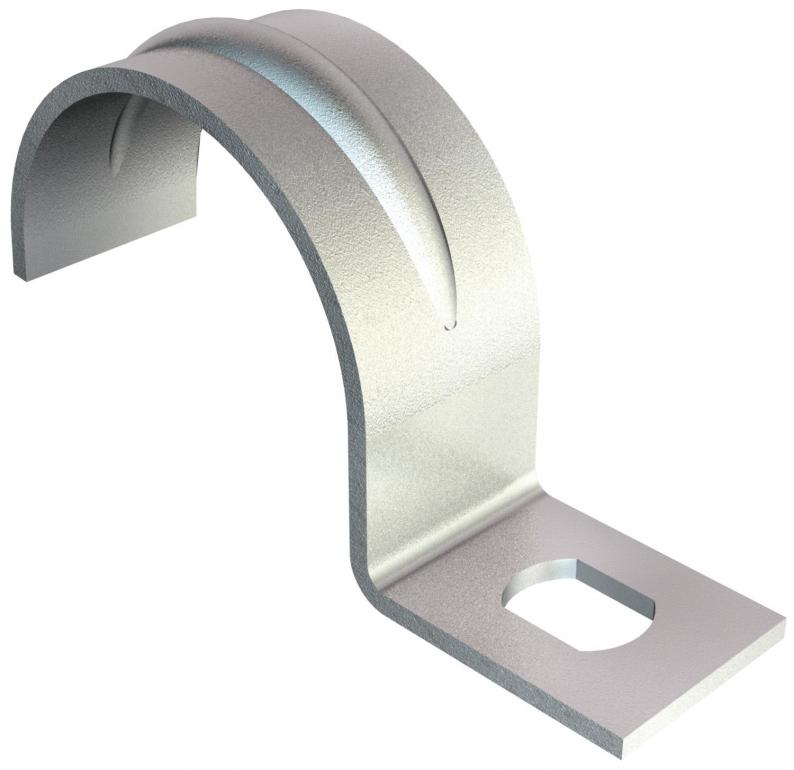

Einlappige Befestigungsschelle für Kabel und Rohre.
*Größen 3 und 4 für Gasdrucknagelgerät nicht geeignet
*Größen 3 bis 21 für Bolzensetzgerät nicht geeignet
*Größen 3 und 4 für Gasdrucknagelgerät nicht geeignet
*Größen 3 bis 21 für Bolzensetzgerät nicht geeignet
Technische Daten
Technische Daten
| Abstand zur Wand | nein |
|---|---|
| Anzahl der Kabel/Rohre | 1 |
| Ausführung | einlappig |
| Befestigungsart | Schraubloch |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0099 kg CO₂e / 1 Stück |
| Dimension | 23mm |
| für Durchmesser | 23 |
| Geeignet im Brandschutzbereich | nein |
| Halogenfrei | ja |
| Kunststoffummantelt | nein |
| Lochgröße | 4,5 x 6 mm |
| Materialstärke | 1 mm |
| Nenndurchmesser | 23 mm |
| Oberfläche | galvanisch verzinkt |
| UV-beständig | ja |
| Werkstoff | Stahl |

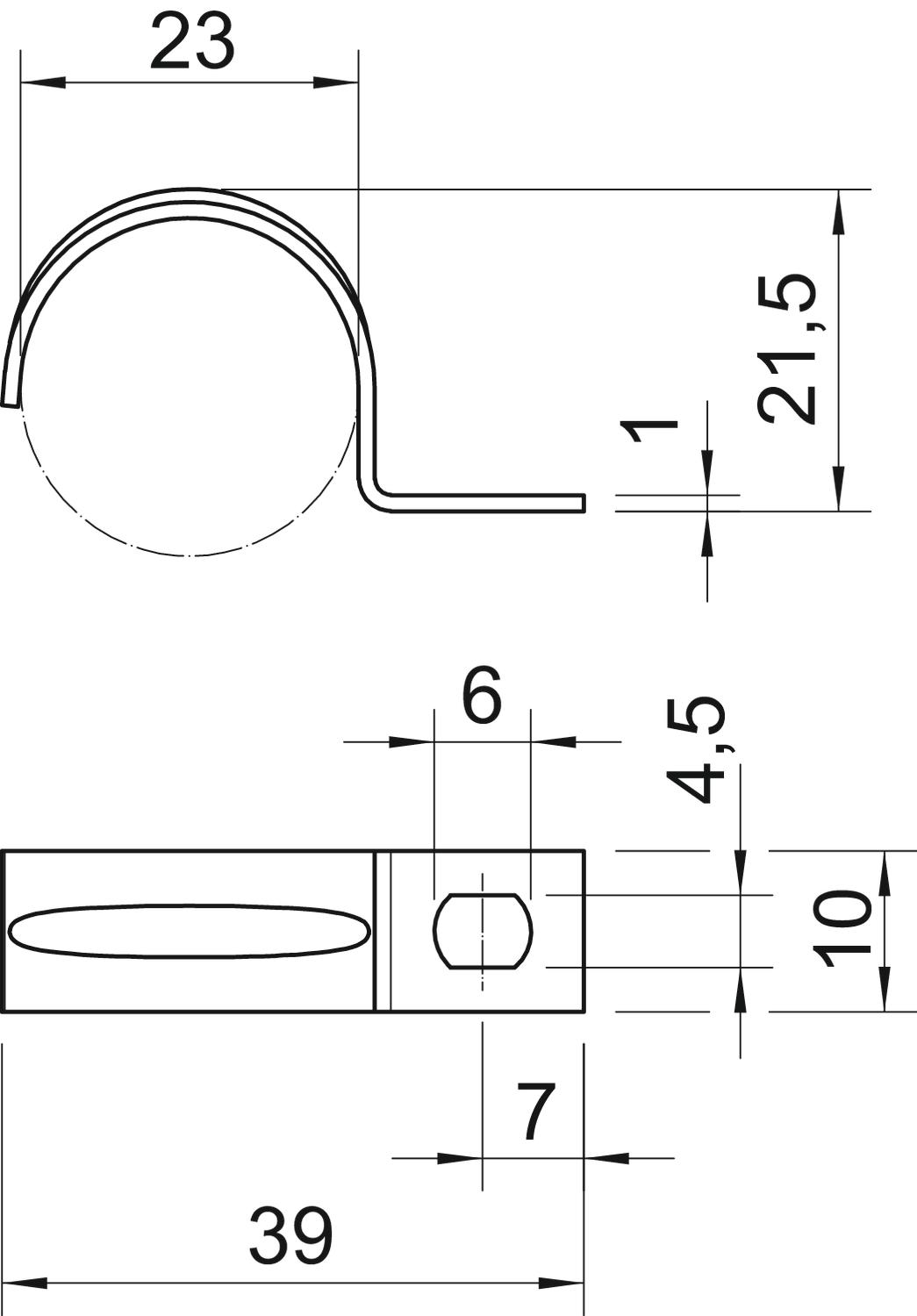

Abmessungen
| Breite | 10 mm |
|---|---|
| Höhe | 21,5 mm |
| Länge | 39 mm |
| Maß A | 7 mm |
| Maß b | 10 mm |
| Maß d | 4,5 mm |
| Maß D | 23 mm |
| Maß e | 6 mm |
| Maß H | 21,5 mm |
| Maß L | 39 mm |
| Maß t | 1 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
für Durchmesser
Art.Nr.
604 3 G
3
1003038
604 4 G
4
1003046
604 5 G
5
1003054
604 6 G
6
1003062
604 7 G
7
1003070
604 8 G
8
1003089
604 9 G
9
1003097
604 10 G
10
1003100
604 11 G
11
1003119
604 12 G
12
1003127
604 13 G
13
1003135
604 16 G
16
1003178
604 19 G
19
1003194
604 20 G
20
1003208
604 21 G
21
1003216
604 23 G
23
1003232
604 25 G
25
1003259
604 28 G
28
1003283
604 32 G
32
1003321
604 35 G
35
1003356
604 37 G
37
1003372
604 40 G
40
1003402
604 47 G
47
1003461
