Befestigungsschelle, Werksnorm 7855, zweilappig
Befestigungsschelle, Werksnorm 7855, zweilappig
Art.Nr. 1044109 | EAN 4012195029892
Art.Nr. / Typ
für Durchmesser
kl. VKE: 100 Stück
100Stück
Beschreibung
Maße nach Siemens-Norm SN 78550 Form B, mit stark gerundeten Kanten, daher besonders für empfindliche Leitungen geeignet.
*Größen 3 bis 10 nicht für ein Gasdrucknagelgerät geeignet.
*Größen 3 bis 10 nicht für ein Gasdrucknagelgerät geeignet.
Technische Daten
Technische Daten
| Abstand zur Wand | nein |
|---|---|
| Anzahl der Kabel/Rohre | 1 |
| Ausführung | zweilappig |
| Befestigungsart | Schraubloch |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,0034 kg CO₂e / 1 Stück |
| Dimension | 6mm |
| für Durchmesser | 6 |
| Geeignet im Brandschutzbereich | nein |
| Halogenfrei | ja |
| Kunststoffummantelt | nein |
| Lochgröße | 3,2 x 4 mm |
| Materialstärke | 1 mm |
| Nenndurchmesser | 6 mm |
| Oberfläche | galvanisch verzinkt, transparent passiviert |
| UV-beständig | ja |
| Werkstoff | Stahl |

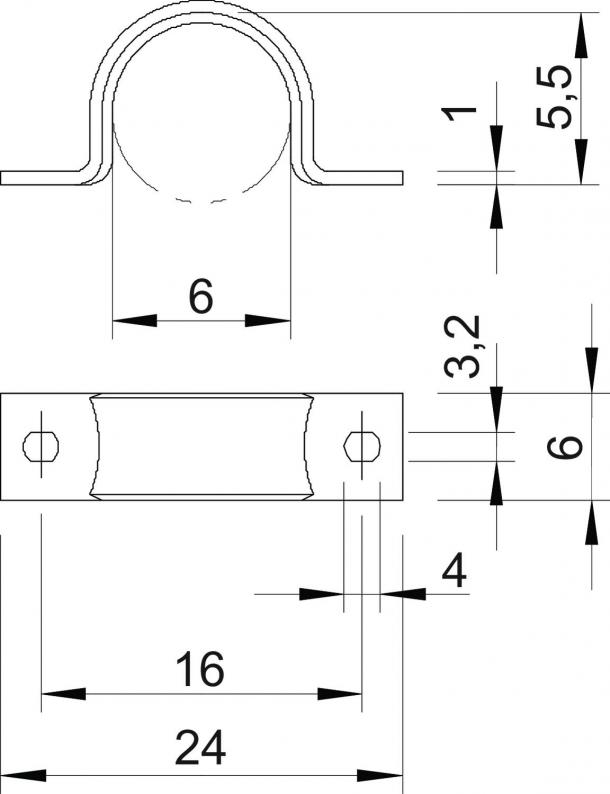

Abmessungen
| Breite | 6 mm |
|---|---|
| Höhe | 5,5 mm |
| Länge | 24 mm |
| Maß A | 24 mm |
| Maß b | 6 mm |
| Maß B | 16 mm |
| Maß D | 6 mm |
| Maß d | 3,2 mm |
| Maß e | 4 mm |
| Maß H | 5,5 mm |
| Maß L | 24 mm |
| Maß t | 1 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
für Durchmesser
Art.Nr.
WN 7855 B 6
6
1044109
WN 7855 B 7
7
1044125
WN 7855 B 8
8
1044141
WN 7855 B 9
9
1044176
WN 7855 B 10
10
1044192
WN 7855 B 12
12
1044214
für Durchmesser
WN 7855 B 6
Art.Nr.
1044109
für Durchmesser
6
WN 7855 B 7
Art.Nr.
1044125
für Durchmesser
7
WN 7855 B 8
Art.Nr.
1044141
für Durchmesser
8
WN 7855 B 9
Art.Nr.
1044176
für Durchmesser
9
WN 7855 B 10
Art.Nr.
1044192
für Durchmesser
10
WN 7855 B 12
Art.Nr.
1044214
für Durchmesser
12
