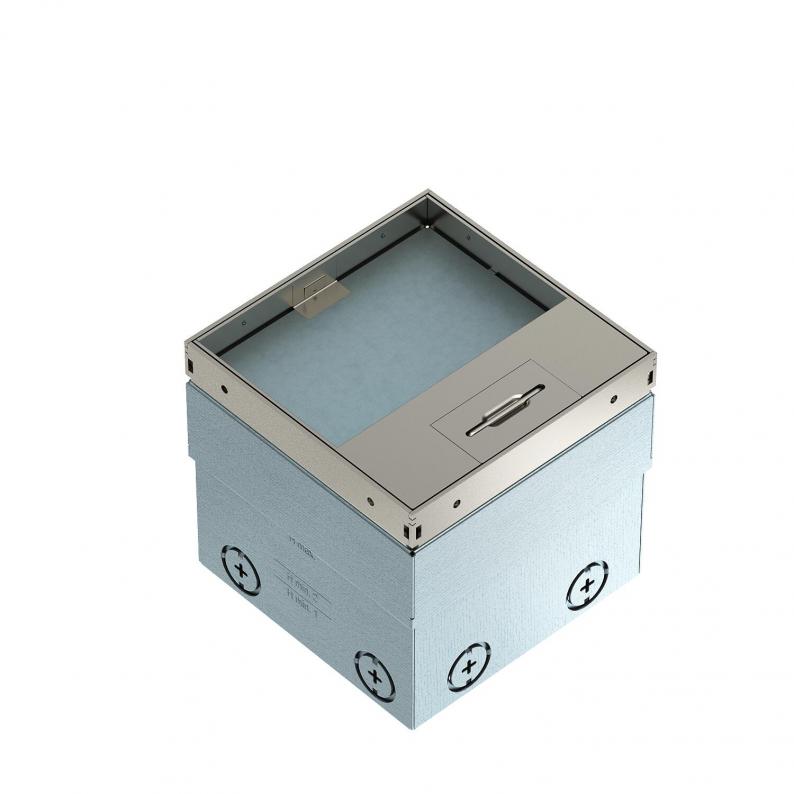

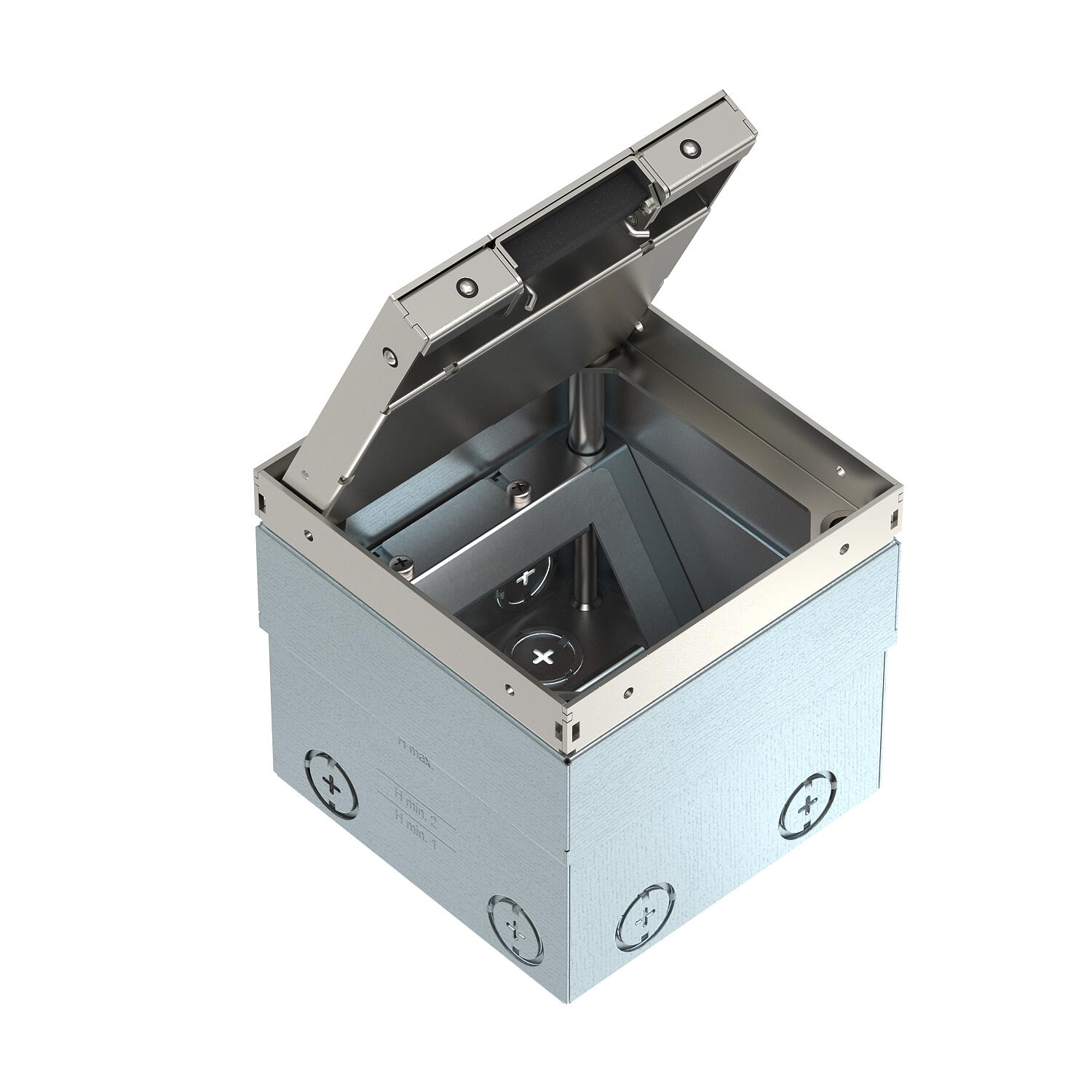

Bodensteckdose UDHOME2, mit Schnurauslass, mit Bodenbelagsaussparung, unbestückt, Edelstahl
Bodensteckdose UDHOME2, mit Schnurauslass, mit Bodenbelagsaussparung, unbestückt, Edelstahl
Typ UDHOME2 GV15 | OBO Art.Nr. 7368340 | EAN 4012196692484



OBO Art.Nr. / Typ
7368340 / UDHOME2 GV15
Deckelausführung
Bodenbelagsaussparung
kl. VKE: 1 Stück
1Stück
Beschreibung
Quadratische Bodensteckdose für den Einsatz in trocken gepflegten Hohlböden und Estrichböden im Innenbereich. Einbaugehäuse mit vorgeprägten Einführungsöffnungen für Rohre (M20/M25). Oberteil durch 4 Nivellierstützen auf Oberkante Bodenbelag einstellbar. Die Mindesteinbautiefe beträgt 110 mm, der Nivellierbereich + 25 mm.
Im Bodenbelag sichtbarer Rahmen und Deckel aus Edelstahl. Leergehäuse für bis zu 2 Modul 45®-Einbaugeräte in dem Montageträger und 2 Datenbuchsen im optionalen Datentechnikträger.
Im Bodenbelag sichtbarer Rahmen und Deckel aus Edelstahl. Leergehäuse für bis zu 2 Modul 45®-Einbaugeräte in dem Montageträger und 2 Datenbuchsen im optionalen Datentechnikträger.
Technische Daten
Technische Daten
Anzahl der einbaubaren Geräte | 2 |
---|---|
Ausführung | quadratisch |
Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
Bestückung | Leergehäuse |
Bodenbelagdicke | 15 mm |
Bodenbelagsschutzrahmen | nein |
Bodenpflege | trocken |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 12,5378 kg CO2e / 1 Stück |
Deckelausführung | Bodenbelagsaussparung |
Dichtungseinbaumöglichkeit | nein |
Dimension | 140x140x110 |
Einsatzbereich im genutzten Zustand | 6.101.1 trockene Bodenpflege |
Einsatzbereich im ungenutzten Zustand | 6.101.1 trockene Bodenpflege |
Fußbodenhöhe max. | 135 mm |
Fußbodenhöhe min. | 110 mm |
Geeignet für Doppelbodeneinbau | ja |
Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
Geeignet für estrichüberdeckten Unterflurkanal | nein |
Geeignet für Hohlbodeneinbau | ja |
Geeignet für Nasspflege | nein |
Geeignet für Unterflurkanal | nein |
Geräteträger zur Aufnahme von Gerätebechern | nein |
Mit Bodenbelagsaussparung | ja |
Nenngröße für Geräteeinbaueinheiten | 2 |
Norm | EN 50085-2-2 |
Öffnungsmechanismus | Griffbügel |
Rahmenausführung | Bodenbelaganlegekante |
Schutzart (IP) im genutzten Zustand | IP20 |
Schutzart (IP) im ungenutzten Zustand | IP40 |
Schutzgrad IK-Code | IK10 |
Schwerlastausführung | nein |
Vertikale Last, große Fläche | bis 15.000 N |
Vertikale Last, kleine Fläche | bis 3.000 N |
Werkstoff | Edelstahl, rostfrei |
Zulassungen | VDE |
Abmessungen
Breite | 140 mm |
---|---|
Höhe | 110 mm |
Länge | 140 mm |
