Bogen winkelverstellbar 110 FS
Bogen winkelverstellbar 110 FS
Typ RB W 115 FS | OBO Art.Nr. 6037302 | EAN 4012197341046
Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Farbe
zink
Werkstoff
Stahl
kl. VKE: 1 Stück
1Stück
Beschreibung

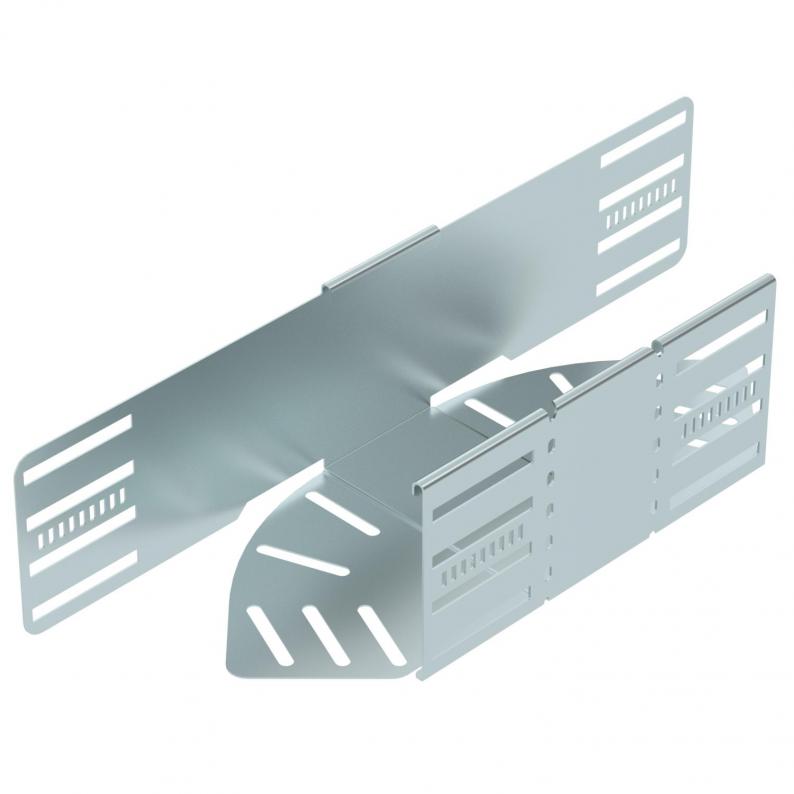

Winkelverstellbarer Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 110 mm. Einstellbarer Winkel 0 - 90°. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | verstellbar |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Gelenkbogen_komplett |
| Blechstärke | 1 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,089 kg CO2e / 1 Stück |
| Dimension | 110x150 |
| Empfohlene Anzahl Schrauben | 18 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 1 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

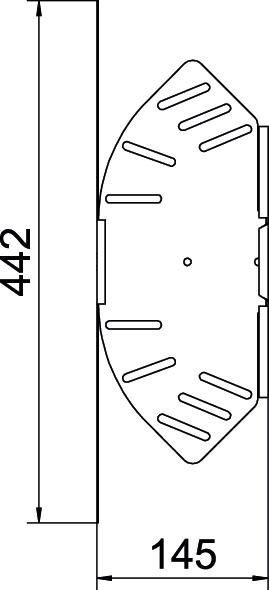

Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 150 mm |
| Maß L | 442 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Breite
Oberfläche
Farbe
Werkstoff
OBO Art.Nr.
RB W 110 FS
100 mm
bandverzinkt
zink
Stahl
6037300
RB W 115 FS
150 mm
bandverzinkt
zink
Stahl
6037302
RB W 120 FS
200 mm
bandverzinkt
zink
Stahl
6037304
RB W 130 FS
300 mm
bandverzinkt
zink
Stahl
6037306
RB W 140 FS
400 mm
bandverzinkt
zink
Stahl
6037308
RB W 150 FS
500 mm
bandverzinkt
zink
Stahl
6037310
RB W 160 FS
600 mm
bandverzinkt
zink
Stahl
6037312
Breite
RB W 110 FS
OBO Art.Nr.
6037300
Breite
100 mm
Oberfläche
bandverzinkt
Farbe
zink
Werkstoff
Stahl
RB W 115 FS
OBO Art.Nr.
6037302
Oberfläche
bandverzinkt
Farbe
zink
Werkstoff
Stahl
Breite
150 mm
RB W 120 FS
OBO Art.Nr.
6037304
Breite
200 mm
Farbe
zink
Werkstoff
Stahl
Oberfläche
bandverzinkt
RB W 130 FS
OBO Art.Nr.
6037306
Farbe
zink
Oberfläche
bandverzinkt
Breite
300 mm
Werkstoff
Stahl
RB W 140 FS
OBO Art.Nr.
6037308
Oberfläche
bandverzinkt
Farbe
zink
Breite
400 mm
Werkstoff
Stahl
RB W 150 FS
OBO Art.Nr.
6037310
Werkstoff
Stahl
Breite
500 mm
Farbe
zink
Oberfläche
bandverzinkt
RB W 160 FS
OBO Art.Nr.
6037312
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
Breite
600 mm
