Bogen winkelverstellbar 110 FS
Typ RB W 120 FS | Art.Nr. 6037304 | EAN 4012197341077
Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung

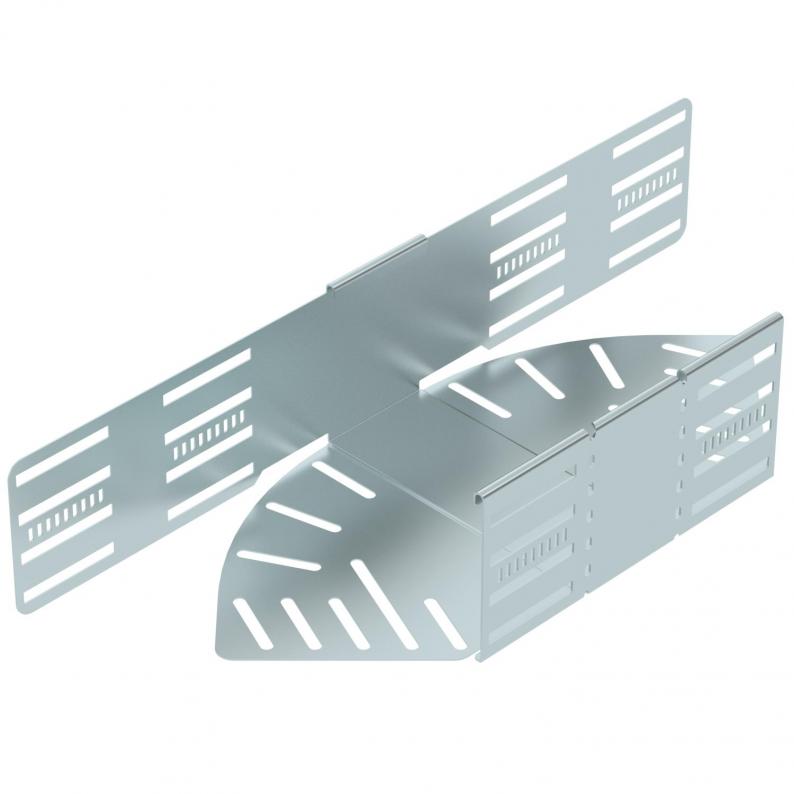

Winkelverstellbarer Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 110 mm. Einstellbarer Winkel 0 - 90°. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten

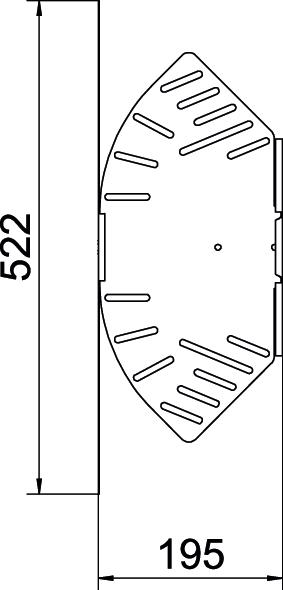

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 110 mm |
| Maß L | 522 mm |
| Maß B | 200 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Materialstärke Bodenblech | 1 mm |
| Abbiegung (Winkel) | verstellbar |
| Richtungsänderung | horizontal |
| Mit Oberteil | nein |
| Bauform | Gelenkbogen_komplett |
| Holmstärke | 1,25 mm |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Dimension | 110x200 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Empfohlene Anzahl Schrauben | 20 St. |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 4,215 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Farbe
Art.Nr.
RB W 110 FS
100
bandverzinkt
Stahl
zink
6037300
RB W 115 FS
150
bandverzinkt
Stahl
zink
6037302
RB W 120 FS
200
bandverzinkt
Stahl
zink
6037304
RB W 130 FS
300
bandverzinkt
Stahl
zink
6037306
RB W 140 FS
400
bandverzinkt
Stahl
zink
6037308
RB W 150 FS
500
bandverzinkt
Stahl
zink
6037310
RB W 160 FS
600
bandverzinkt
Stahl
zink
6037312
