Bogen winkelverstellbar 85 FS
Bogen winkelverstellbar 85 FS
Typ RB W 820 FS | OBO Art.Nr. 6037202 | EAN 4012197340865
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Farbe
zink
Oberfläche
bandverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung

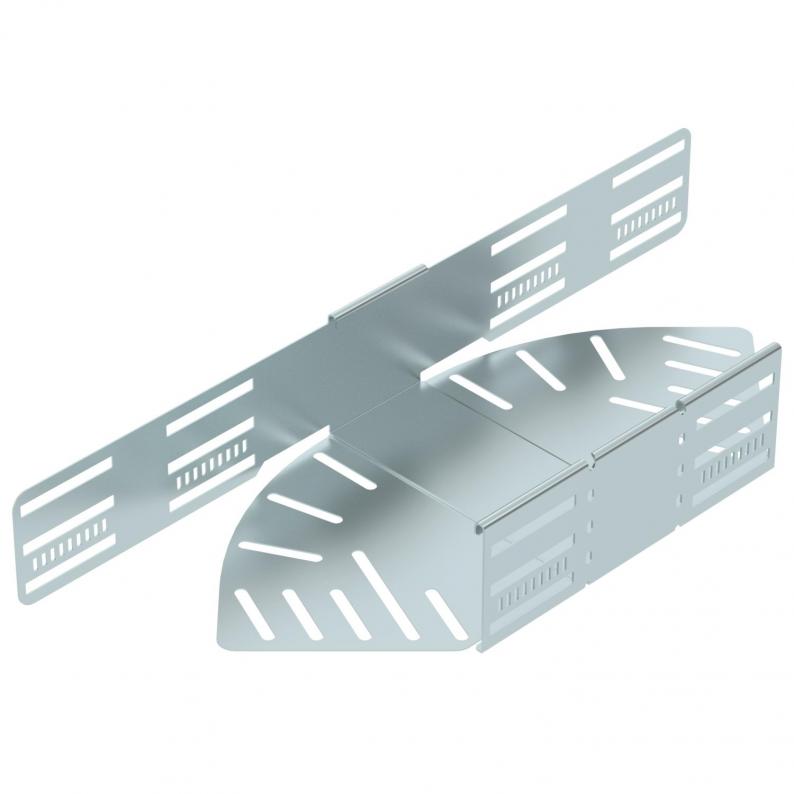

Winkelverstellbarer Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 85 mm. Einstellbarer Winkel 0 - 90°. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | verstellbar |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Gelenkbogen_komplett |
| Blechstärke | 1 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,9499 kg CO2e / 1 Stück |
| Dimension | 85x200 |
| Empfohlene Anzahl Schrauben | 16 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 1 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

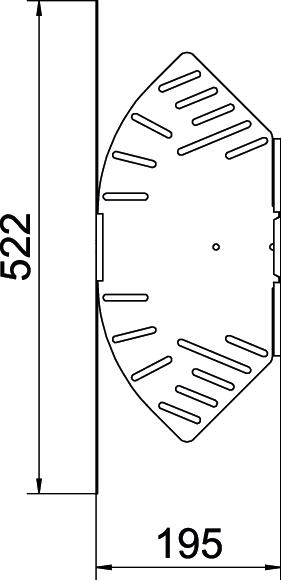

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 200 mm |
| Maß L | 522 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Werkstoff
Farbe
Breite
Oberfläche
OBO Art.Nr.
RB W 810 FS
Stahl
zink
100 mm
bandverzinkt
6037200
RB W 820 FS
Stahl
zink
200 mm
bandverzinkt
6037202
RB W 830 FS
Stahl
zink
300 mm
bandverzinkt
6037204
RB W 840 FS
Stahl
zink
400 mm
bandverzinkt
6037206
RB W 850 FS
Stahl
zink
500 mm
bandverzinkt
6037208
RB W 860 FS
Stahl
zink
600 mm
bandverzinkt
6037210
