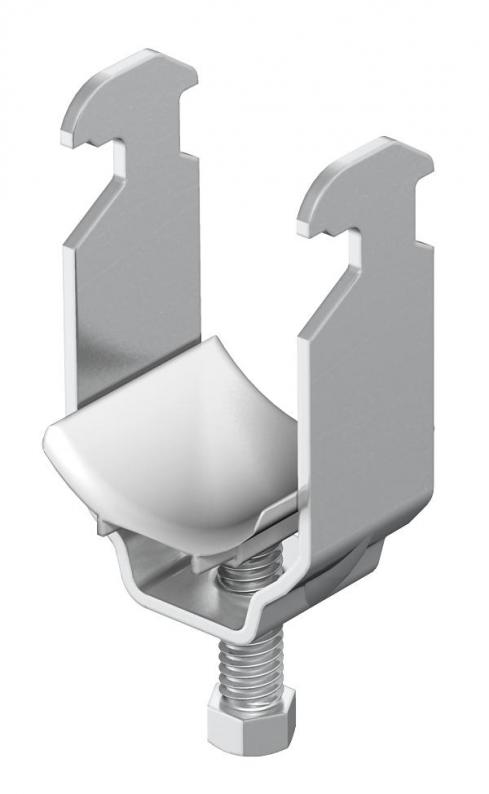

Bügelschelle, 1-fach Kunststoffdruckwanne, ALU
Bügelschelle, 1-fach Kunststoffdruckwanne, ALU
Art.Nr. 1183206 | EAN 4012195077299
Art.Nr. / Typ
Spannbereich D max.
Spannbereich D min.
Max. Anzugsdrehmoment
2 Nm
kl. VKE: 100 Stück
100Stück
Beschreibung
Passend zu allen C-Profilschienen mit 16 - 17 mm Schlitzweite;
Schelle und Schraube aus Aluminium ALMg 3,
Druckwanne aus Polypropylen, halogenfrei, lichtgrau RAL 7035.
(Druckwannen aus Metall auf Anfrage).
Schelle und Schraube aus Aluminium ALMg 3,
Druckwanne aus Polypropylen, halogenfrei, lichtgrau RAL 7035.
(Druckwannen aus Metall auf Anfrage).
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,1628 kg CO₂e / 1 Stück |
| Dimension | 8-12mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 2 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Montageart | Profilschiene |
| Schlagfest | nein |
| Spannbereich D max. | 12 mm |
| Spannbereich D min. | 8 mm |
| Werkstoff | Aluminium |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | Aluminium |

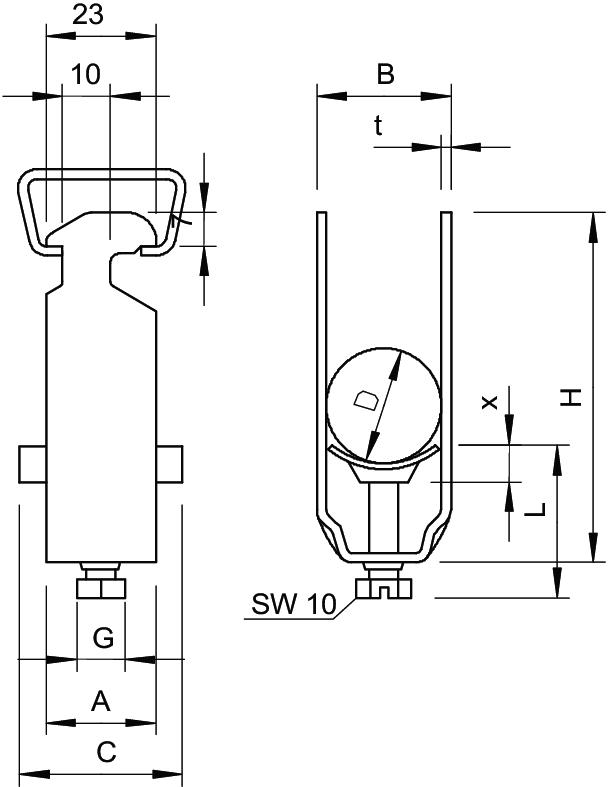

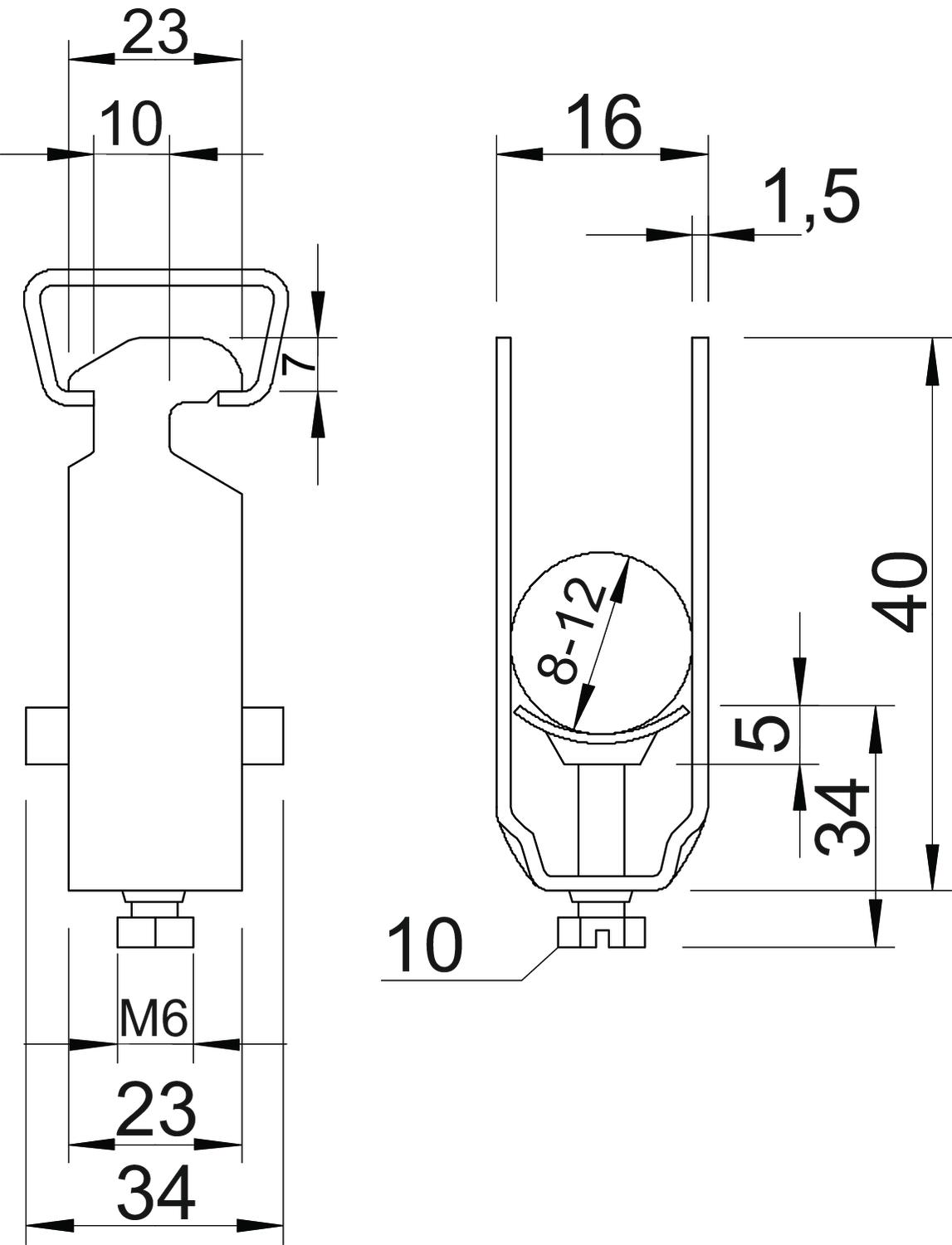

Abmessungen
| Maß A | 23 mm |
|---|---|
| Maß B | 16 mm |
| Maß C | 34 mm |
| Maß G | M6 |
| Maß H | 40 mm |
| Maß L | 34 mm |
| Maß t | 1,5 mm |
| Maß x | 5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
Art.Nr.
2056 12 ALU
12 mm
2 Nm
8 mm
1183206
2056 22 ALU
22 mm
2 Nm
16 mm
1183222
2056 28 ALU
28 mm
2 Nm
22 mm
1183230
2056 40 ALU
40 mm
2 Nm
34 mm
1183257
2056 52 ALU
52 mm
2 Nm
46 mm
1183273
Spannbereich D max.
Spannbereich D min.
2056 12 ALU
Art.Nr.
1183206
Spannbereich D max.
12 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
8 mm
2056 22 ALU
Art.Nr.
1183222
Spannbereich D max.
22 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
16 mm
2056 28 ALU
Art.Nr.
1183230
Max. Anzugsdrehmoment
2 Nm
Spannbereich D max.
28 mm
Spannbereich D min.
22 mm
2056 40 ALU
Art.Nr.
1183257
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
34 mm
Spannbereich D max.
40 mm
2056 52 ALU
Art.Nr.
1183273
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
46 mm
Spannbereich D max.
52 mm
