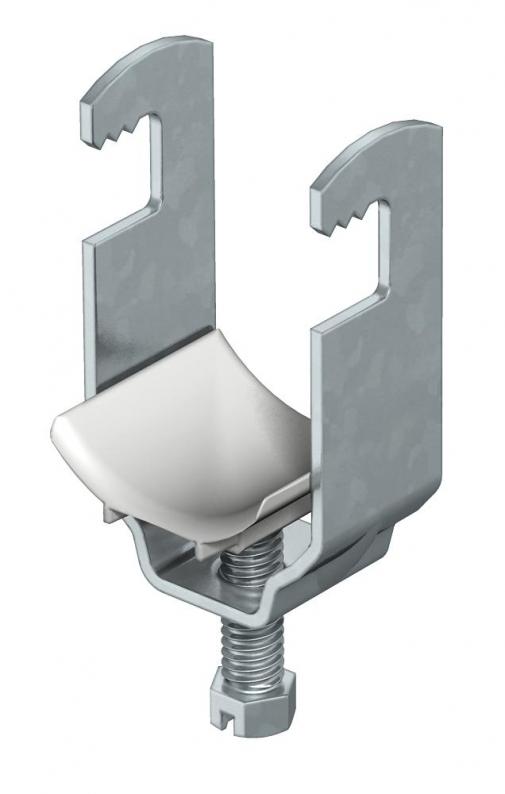

Bügelschelle, 1-fach Kunststoffdruckwanne FT
Bügelschelle, 1-fach Kunststoffdruckwanne FT
Art.Nr. 1169521 | EAN 4012195071051
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 100 Stück
100Stück
Beschreibung
Passend zu Flach-, Winkel- und U-Eisen von 4 - 12 mm Materialstärke.
Schelle und Schraube aus tauchfeuerverzinktem Stahl.
Druckwanne aus Polypropylen, halogenfrei, Farbe Lichtgrau RAL 7035.
Ausführung mit Anschweiß- und/oder Kontermutter für Einsatz unter erschwerten Bedingungen sowie für Rüttelsicherheit auf Anfrage!
Schelle und Schraube aus tauchfeuerverzinktem Stahl.
Druckwanne aus Polypropylen, halogenfrei, Farbe Lichtgrau RAL 7035.
Ausführung mit Anschweiß- und/oder Kontermutter für Einsatz unter erschwerten Bedingungen sowie für Rüttelsicherheit auf Anfrage!
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,2256 kg CO₂e / 1 Stück |
| Dimension | 46-52mm |
| für 1 Kabel H | 86 mm |
| für 1 Kabel L | 38,5 |
| für 2 Kabel H | 140 mm |
| für 2 Kabel L | 45,5 mm |
| für Rohrdurchmesser max. | 50 mm |
| für Rohrdurchmesser min. | 50 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Montageart | flaches Profil |
| Oberfläche | tauchfeuerverzinkt |
| Schlagfest | nein |
| Spannbereich D max. | 52 mm |
| Spannbereich D min. | 46 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |
Abmessungen
| Maß A | 25 mm |
|---|---|
| Maß B | 57 mm |
| Maß C | 40 mm |
| Maß E | 13 mm |
| Maß G | M8 |
| Maß H | 86 mm |
| Maß L | 38,5 mm |
| Maß t | 2 mm |
| Maß x | 6,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
Art.Nr.
2056F 12 FT
3 Nm
12 mm
8 mm
1169122
2056F 16 FT
3 Nm
16 mm
12 mm
1169165
2056F 22 FT
3 Nm
22 mm
16 mm
1169211
2056F 28 FT
3 Nm
28 mm
22 mm
1169289
2056F 40 FT
5 Nm
40 mm
34 mm
1169408
2056F 52 FT
5 Nm
52 mm
46 mm
1169521
2056F 64 FT
5 Nm
64 mm
58 mm
1169645
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
2056F 12 FT
Art.Nr.
1169122
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
12 mm
Spannbereich D min.
8 mm
2056F 16 FT
Art.Nr.
1169165
Spannbereich D max.
16 mm
Spannbereich D min.
12 mm
Max. Anzugsdrehmoment
3 Nm
2056F 22 FT
Art.Nr.
1169211
Spannbereich D min.
16 mm
Spannbereich D max.
22 mm
Max. Anzugsdrehmoment
3 Nm
2056F 28 FT
Art.Nr.
1169289
Spannbereich D min.
22 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
28 mm
2056F 40 FT
Art.Nr.
1169408
Spannbereich D max.
40 mm
Spannbereich D min.
34 mm
Max. Anzugsdrehmoment
5 Nm
2056F 52 FT
Art.Nr.
1169521
Spannbereich D min.
46 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
52 mm
2056F 64 FT
Art.Nr.
1169645
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
64 mm
Spannbereich D min.
58 mm
