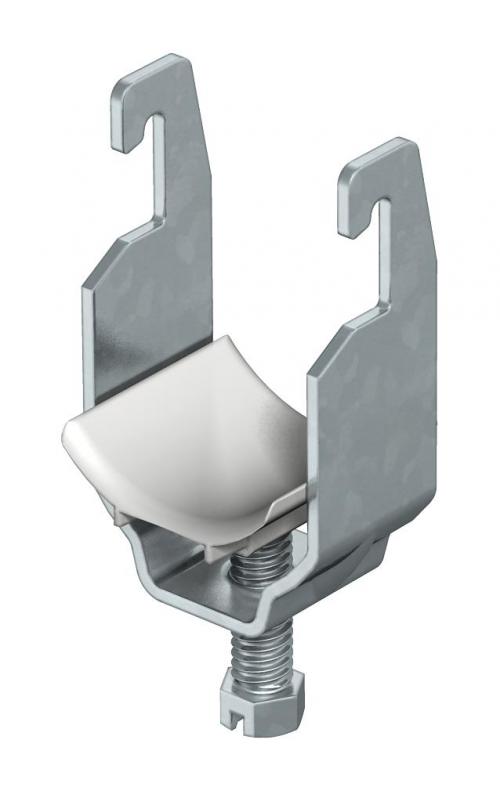

Bügelschelle, 1-fach Kunststoffdruckwanne FT
Bügelschelle, 1-fach Kunststoffdruckwanne FT
Art.Nr. 1175769 | EAN 4012195073390
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 25 Stück
25Stück
Beschreibung
Passend zu allen C-Profilschienen mit 18 mm und 22 mm Schlitzweite.
Druckwanne aus Polypropylen, halogenfrei, Farbe lichtgrau RAL 7035.
Druckwanne aus Polypropylen, halogenfrei, Farbe lichtgrau RAL 7035.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,3912 kg CO₂e / 1 Stück |
| Dimension | 70-76mm |
| für 1 Kabel H | 110 mm |
| für 1 Kabel L | 45,5 |
| für Schiene mit Schlitzweite (mit Intervall) max. | 22 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 18 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlagfest | nein |
| Spannbereich D max. | 76 mm |
| Spannbereich D min. | 70 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

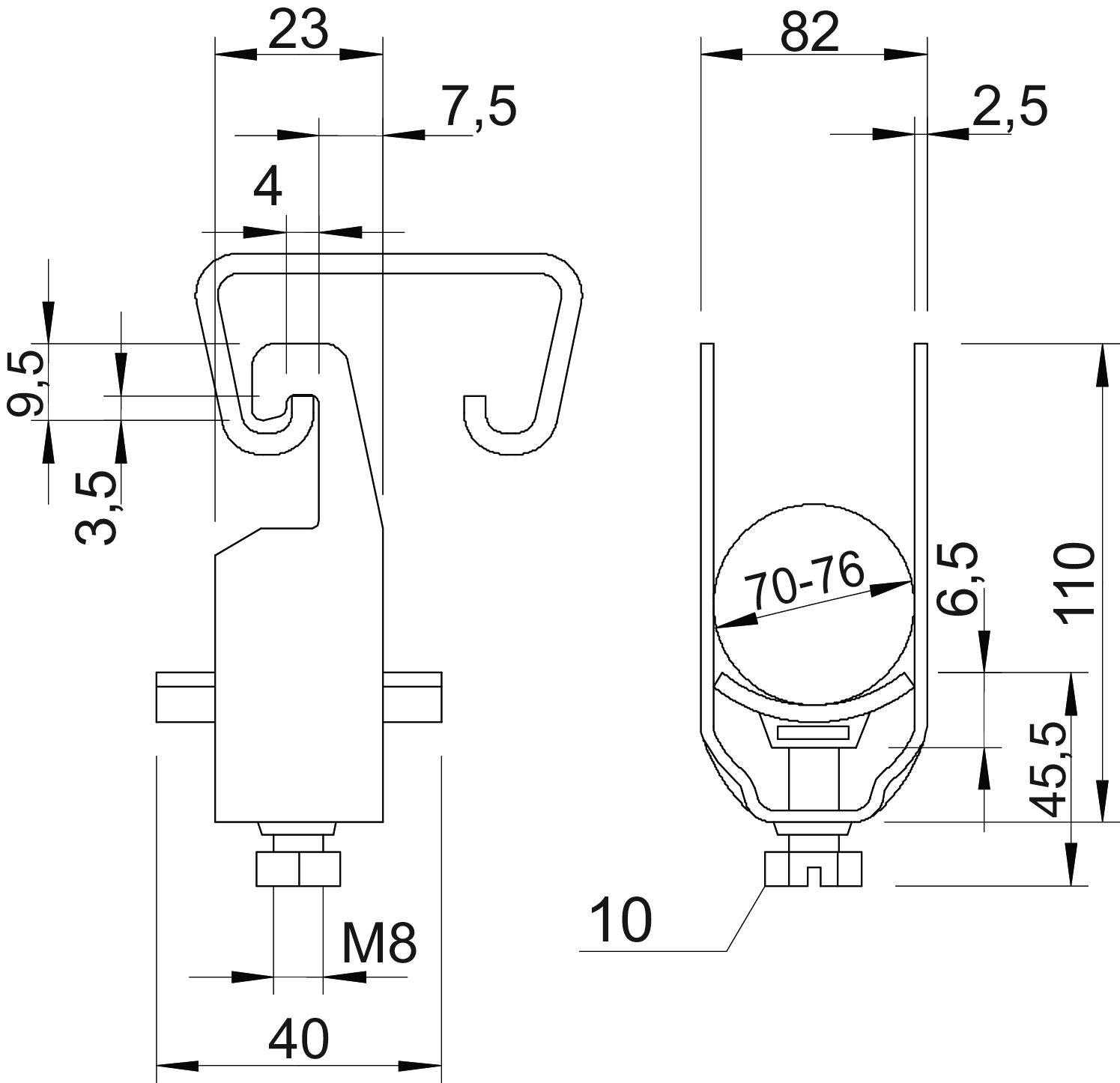

Abmessungen
| Maß A | 25 mm |
|---|---|
| Maß B | 82 mm |
| Maß C | 40 mm |
| Maß G | M8 |
| Maß H | 110 mm |
| Maß L | 45,5 mm |
| Maß t | 2,5 mm |
| Maß x | 6,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
Art.Nr.
2056U 16 FT
3 Nm
16 mm
12 mm
1175165
2056U 22 FT
3 Nm
22 mm
16 mm
1175211
2056U 28 FT
3 Nm
28 mm
22 mm
1175289
2056U 34 FT
5 Nm
34 mm
28 mm
1175343
2056U 40 FT
5 Nm
40 mm
34 mm
1175408
2056U 46 FT
5 Nm
46 mm
40 mm
1175467
2056U 52 FT
5 Nm
52 mm
46 mm
1175521
2056U 70 FT
5 Nm
70 mm
64 mm
1175696
2056U 76 FT
5 Nm
76 mm
70 mm
1175769
2056U 90 FT
5 Nm
90 mm
82 mm
1175904
