Bügelschelle, 2-fach Kunststoffdruckwanne
Bügelschelle, 2-fach Kunststoffdruckwanne
Art.Nr. 1176463 | EAN 4012195073994
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
kl. VKE: 50 Stück
50Stück
Beschreibung
Passend zu allen C-Profilschienen mit 18 mm und 22 mm Schlitzweite.
Druckwanne aus Polypropylen, halogenfrei, Farbe lichtgrau RAL 7035.
Druckwanne aus Polypropylen, halogenfrei, Farbe lichtgrau RAL 7035.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 2 |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,2785 kg CO₂e / 1 Stück |
| Dimension | 40-46mm |
| für 1 Kabel H | 79 mm |
| für 1 Kabel L | 37,5 |
| für 2 Kabel H | 128 mm |
| für 2 Kabel L | 44,5 mm |
| für 3 Kabel H | 177 mm |
| für 3 Kabel L | 56,5 mm |
| für Rohrdurchmesser max. | 40 mm |
| für Rohrdurchmesser min. | 40 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 22 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 18 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlagfest | nein |
| Spannbereich D max. | 46 mm |
| Spannbereich D min. | 40 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

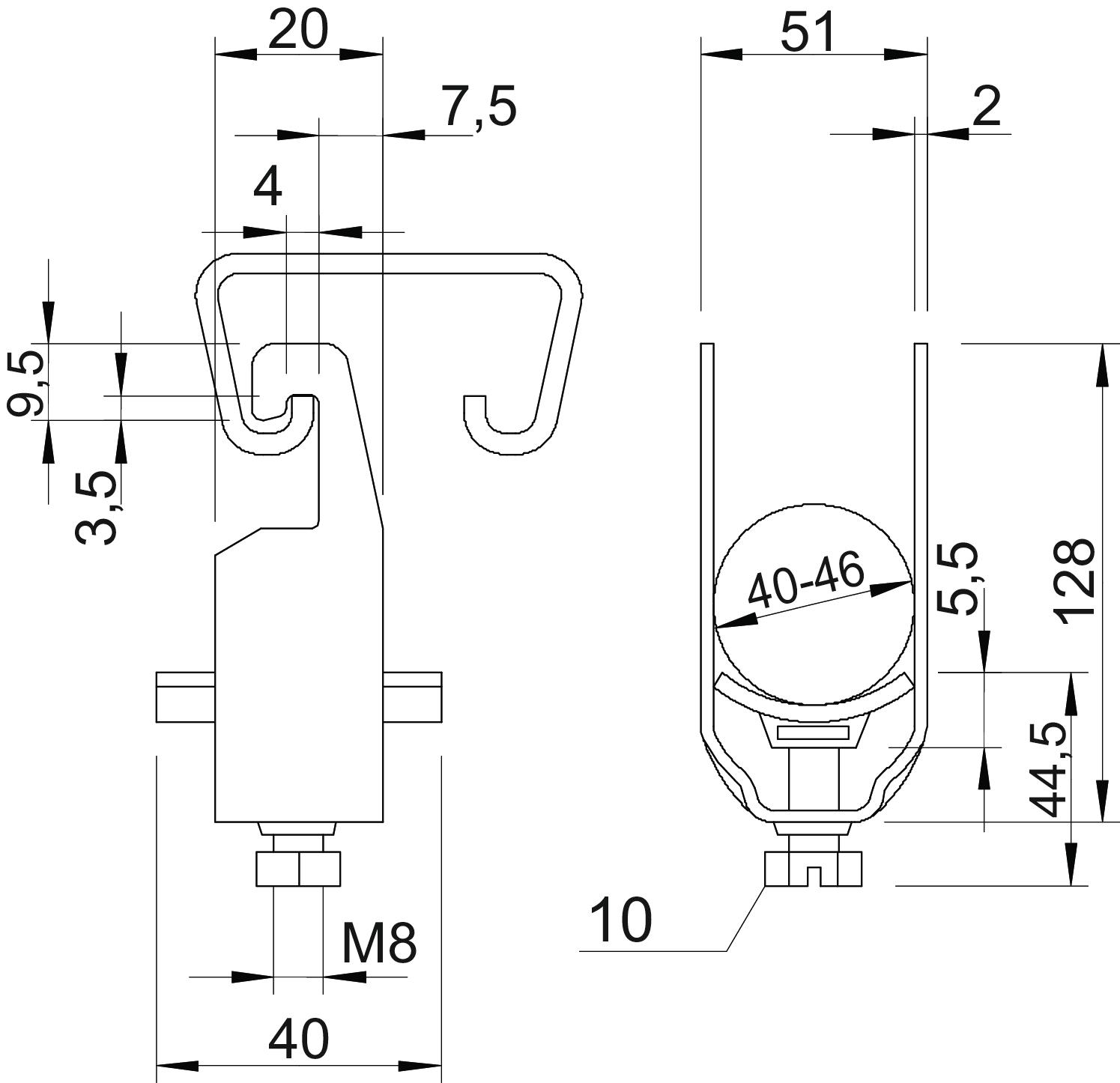

Abmessungen
| Maß A | 23 mm |
|---|---|
| Maß B | 51 mm |
| Maß C | 40 mm |
| Maß G | M8 |
| Maß H | 128 mm |
| Maß L | 44,5 mm |
| Maß t | 2 mm |
| Maß x | 5,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
Art.Nr.
2056U 2 12 FT
8 mm
12 mm
3 Nm
1176129
2056U 2 28 FT
22 mm
28 mm
3 Nm
1176285
2056U 2 34 FT
28 mm
34 mm
5 Nm
1176331
2056U 2 40 FT
34 mm
40 mm
5 Nm
1176404
2056U 2 46 FT
40 mm
46 mm
5 Nm
1176463
2056U 2 52 FT
46 mm
52 mm
5 Nm
1176528
