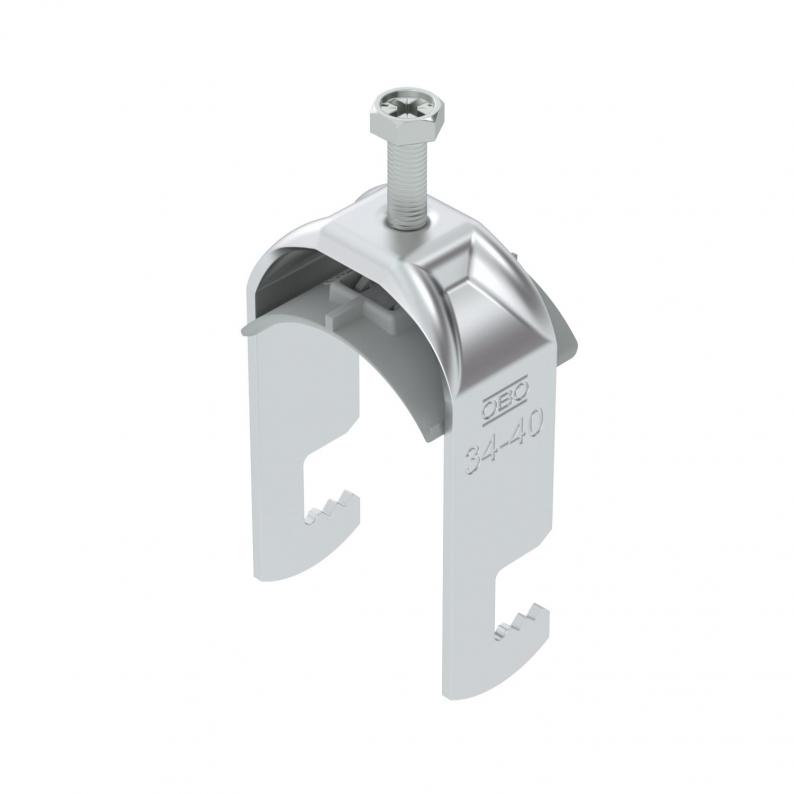

Bügelschelle 2056 F-Fuß, 1-fach, Kunststoffdruckwanne, ALU
Typ BS-F1-K-40 ALU | Art.Nr. 1188246 | EAN 4012197416591
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 100 Stück
100Stück
Beschreibung
Bügelschelle mit F-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an Flacheisen. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten

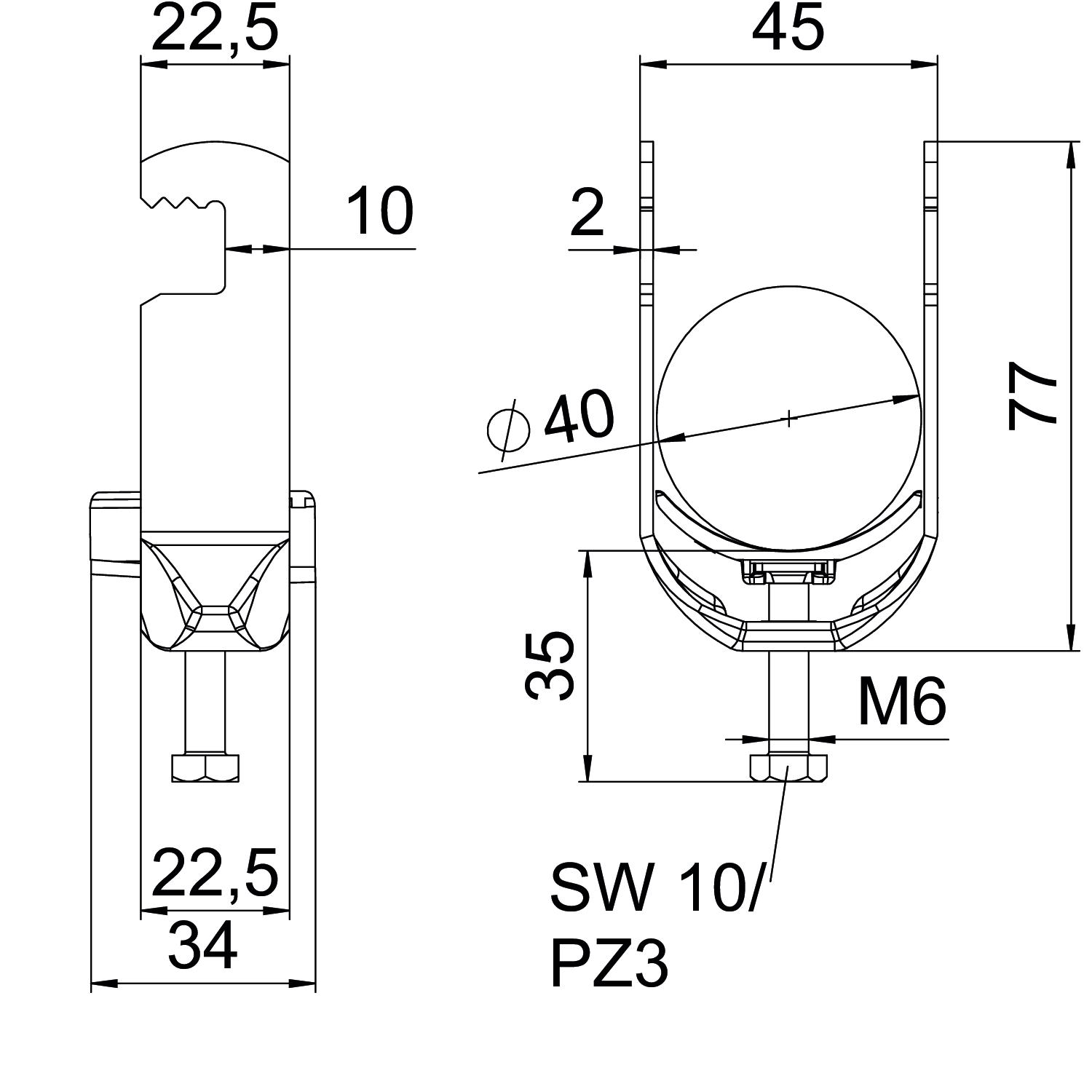

Abmessungen
| Länge | 22,5 mm |
|---|---|
| Breite | 45 mm |
| Höhe | 77 mm |
| Maß L | 35 mm |
| Maß A | 22,5 mm |
| Maß B | 45 mm |
| Maß H | 77 mm |
| Maß t | 2 mm |
| Maß C | 34 mm |
| Maß G | M6 |
Technische Daten
| Blechstärke | 2 mm |
|---|---|
| für Rohrdurchmesser max. | 40 mm |
| für Rohrdurchmesser min. | 34 mm |
| Schlitzweite | 10 mm |
| Halogenfrei | ja |
| Gewinde | M6 |
| Mit Kunststoffwanne | ja |
| Länge Außenmaß | 34 mm |
| Anzahl der Kabel/Rohre | 1 |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | Aluminium |
| Max. Anzugsdrehmoment | 3 Nm |
| Montageart | flaches Profil |
| Spannbereich D max. | 40 mm |
| Spannbereich D min. | 34 mm |
| Dimension | 34-40mm |
| Werkstoff | Aluminium |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,3426 kg CO₂e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
(2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
Art.Nr.
BS-F1-K-12 ALU
3
12
8
1188231
BS-F1-K-16 ALU
3
16
12
1188234
BS-F1-K-22 ALU
3
22
16
1188237
BS-F1-K-28 ALU
3
28
22
1188240
BS-F1-K-34 ALU
3
34
28
1188243
BS-F1-K-40 ALU
3
40
34
1188246
BS-F1-K-46 ALU
5
46
40
1188249
BS-F1-K-52 ALU
5
52
46
1188252
