Bügelschelle 2056 F-Fuß, 1-fach, Kunststoffdruckwanne, ALU
Typ BS-F1-K-52 ALU | Art.Nr. 1188252 | EAN 4012197416652
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
kl. VKE: 100 Stück
100Stück
Beschreibung

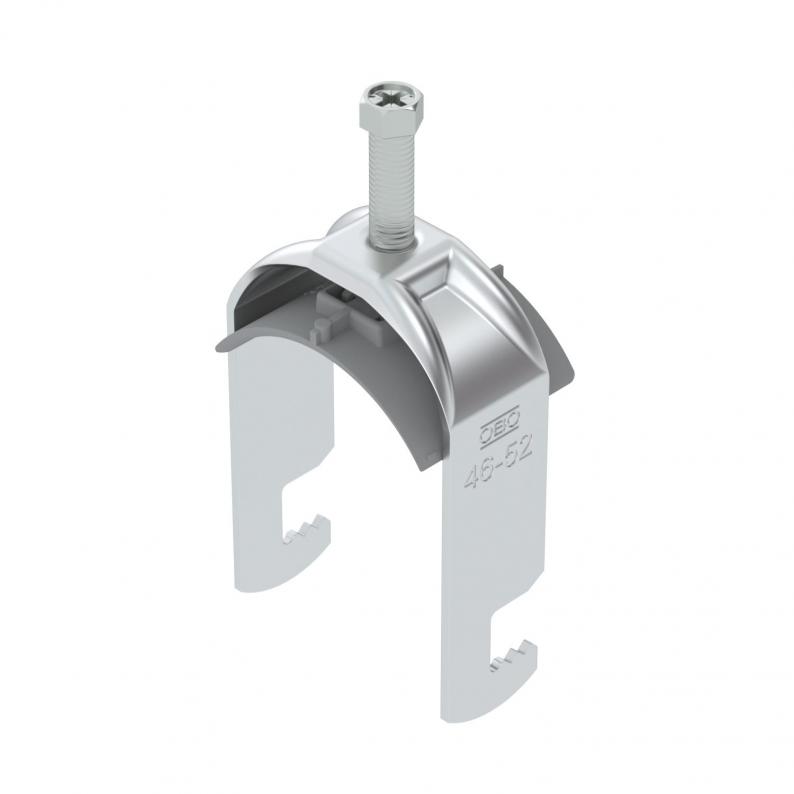

Bügelschelle mit F-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an Flacheisen. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten

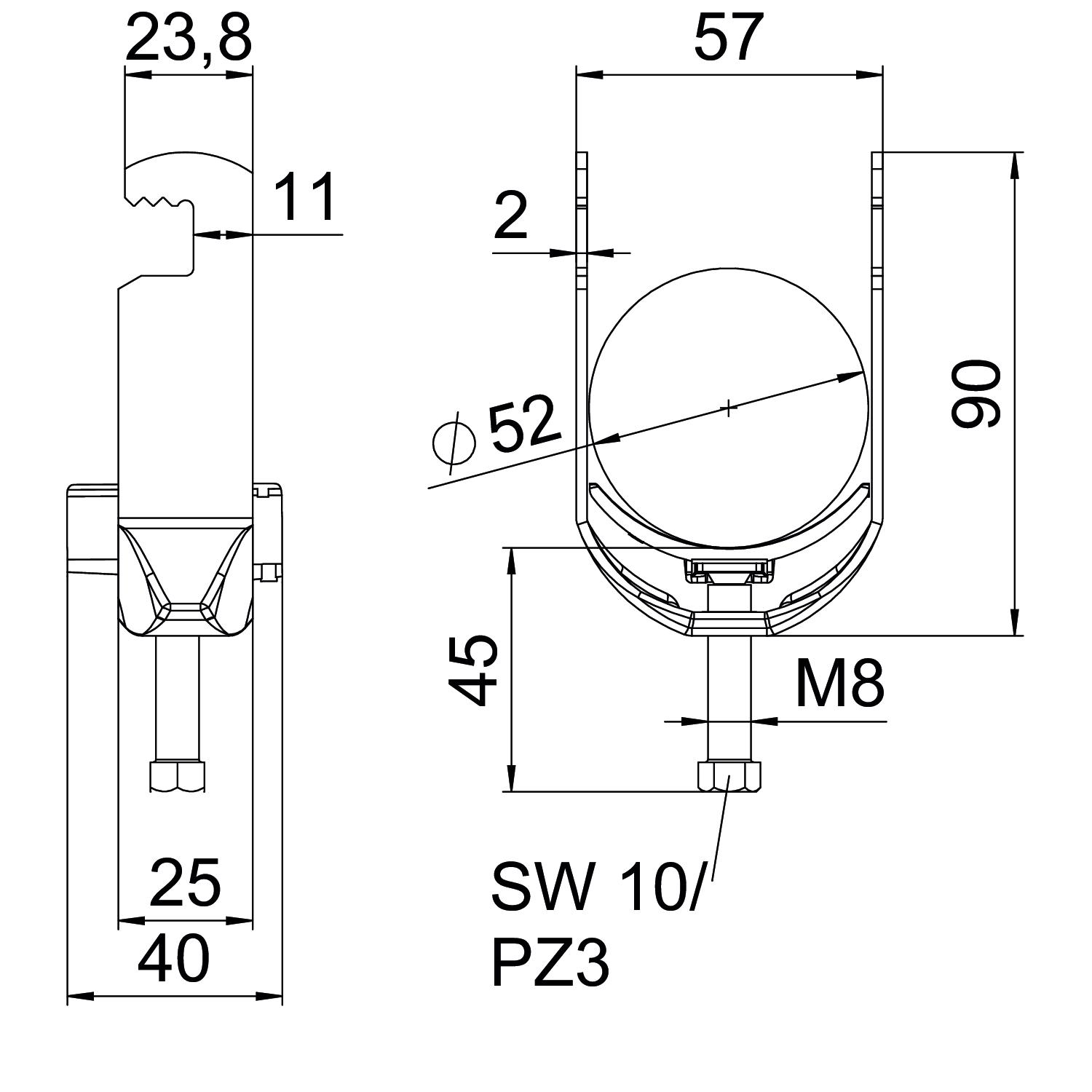

Abmessungen
| Länge | 25 mm |
|---|---|
| Breite | 57 mm |
| Höhe | 90 mm |
| Maß L | 45 mm |
| Maß A | 25 mm |
| Maß B | 57 mm |
| Maß H | 90 mm |
| Maß t | 2 mm |
| Maß C | 40 mm |
| Maß G | M8 |
Technische Daten
| Blechstärke | 2 mm |
|---|---|
| für Rohrdurchmesser min. | 46 mm |
| für Rohrdurchmesser max. | 52 mm |
| Schlitzweite | 10 mm |
| Halogenfrei | ja |
| Gewinde | M8 |
| Mit Kunststoffwanne | ja |
| Länge Außenmaß | 40 mm |
| Anzahl der Kabel/Rohre | 1 |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | Aluminium |
| Max. Anzugsdrehmoment | 5 Nm |
| Montageart | flaches Profil |
| Spannbereich D min. | 46 mm |
| Spannbereich D max. | 52 mm |
| Dimension | 46-52mm |
| Werkstoff | Aluminium |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,4838 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
Art.Nr.
BS-F1-K-12 ALU
3
8
12
1188231
BS-F1-K-16 ALU
3
12
16
1188234
BS-F1-K-22 ALU
3
16
22
1188237
BS-F1-K-28 ALU
3
22
28
1188240
BS-F1-K-34 ALU
3
28
34
1188243
BS-F1-K-40 ALU
3
34
40
1188246
BS-F1-K-46 ALU
5
40
46
1188249
BS-F1-K-52 ALU
5
46
52
1188252
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
BS-F1-K-12 ALU
Art.Nr.
1188231
Max. Anzugsdrehmoment
3
Spannbereich D min.
8
Spannbereich D max.
12
BS-F1-K-16 ALU
Art.Nr.
1188234
Max. Anzugsdrehmoment
3
Spannbereich D min.
12
Spannbereich D max.
16
BS-F1-K-22 ALU
Art.Nr.
1188237
Max. Anzugsdrehmoment
3
Spannbereich D min.
16
Spannbereich D max.
22
BS-F1-K-28 ALU
Art.Nr.
1188240
Max. Anzugsdrehmoment
3
Spannbereich D min.
22
Spannbereich D max.
28
BS-F1-K-34 ALU
Art.Nr.
1188243
Max. Anzugsdrehmoment
3
Spannbereich D min.
28
Spannbereich D max.
34
BS-F1-K-40 ALU
Art.Nr.
1188246
Max. Anzugsdrehmoment
3
Spannbereich D min.
34
Spannbereich D max.
40
BS-F1-K-46 ALU
Art.Nr.
1188249
Max. Anzugsdrehmoment
5
Spannbereich D min.
40
Spannbereich D max.
46
BS-F1-K-52 ALU
Art.Nr.
1188252
Max. Anzugsdrehmoment
5
Spannbereich D min.
46
Spannbereich D max.
52
