Bügelschelle 2056 F-Fuß, 1-fach, Metalldruckwanne, FT
Bügelschelle 2056 F-Fuß, 1-fach, Metalldruckwanne, FT
Art.Nr. 1187456 | EAN 4012196853533
Art.Nr. / Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
kl. VKE: 50 Stück
50Stück
Beschreibung

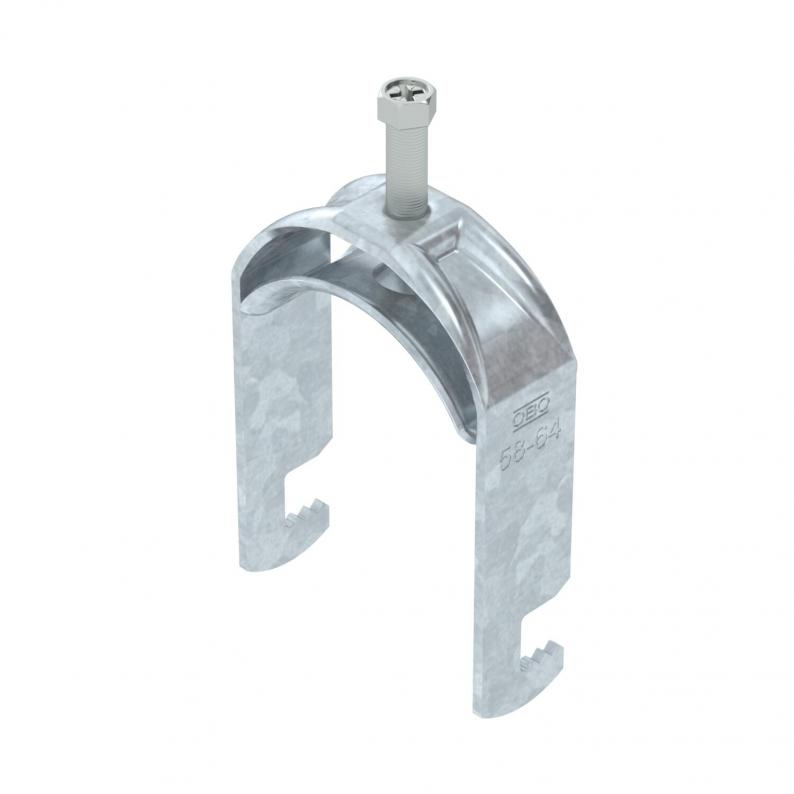

Bügelschelle mit F-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an Flacheisen. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 2,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,3554 kg CO₂e / 1 Stück |
| Dimension | 58-64mm |
| für Rohrdurchmesser max. | 64 mm |
| für Rohrdurchmesser min. | 58 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 33 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Metallwanne | ja |
| Montageart | flaches Profil |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 64 mm |
| Spannbereich D min. | 58 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Stahl |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

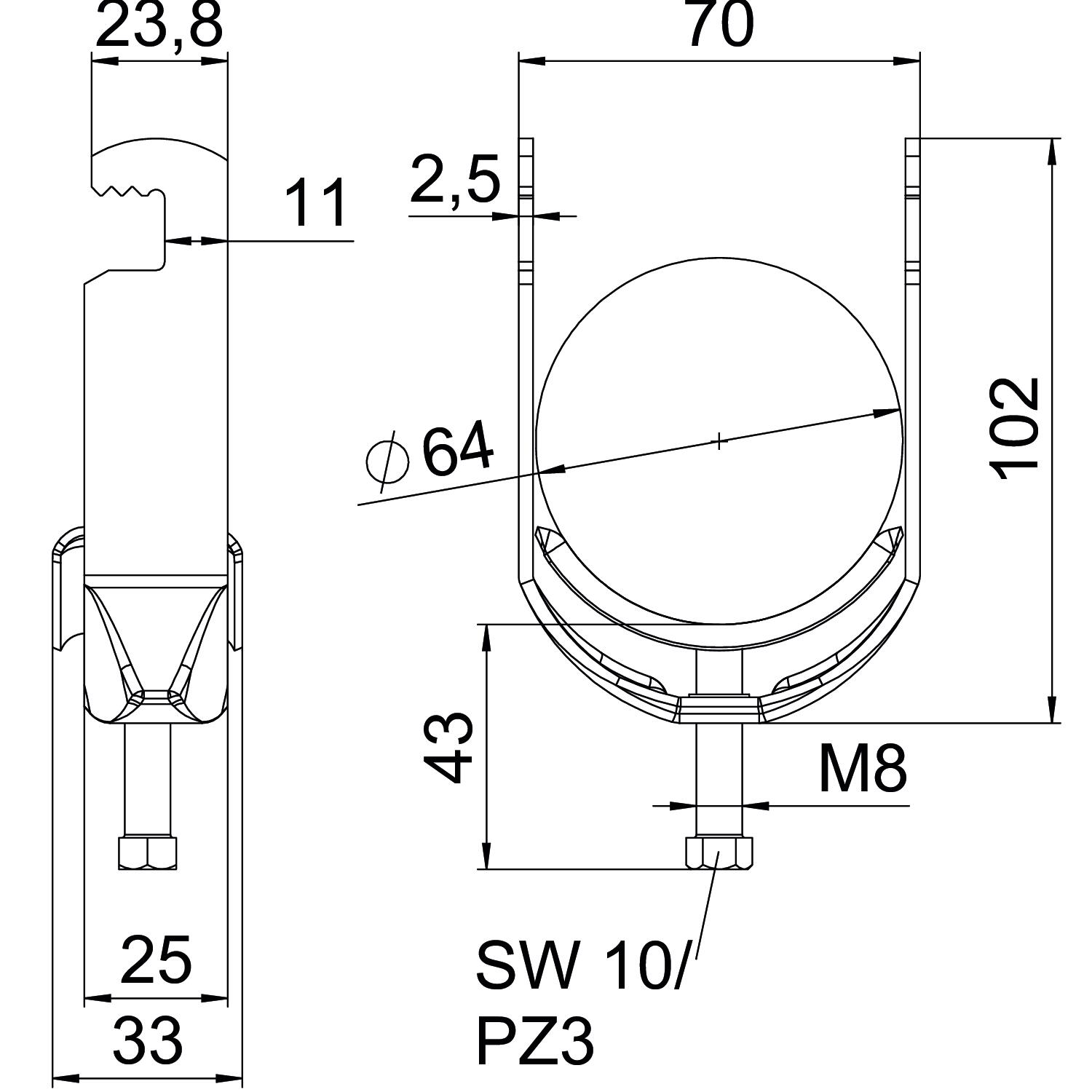

Abmessungen
| Breite | 70 mm |
|---|---|
| Höhe | 102 mm |
| Länge | 25 mm |
| Maß A | 25 mm |
| Maß B | 70 mm |
| Maß C | 33 mm |
| Maß G | M8 |
| Maß H | 102 mm |
| Maß L | 43 mm |
| Maß t | 2,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
Art.Nr.
BS-F1-M-12 FT
8 mm
3 Nm
12 mm
1187402
BS-F1-M-16 FT
12 mm
3 Nm
16 mm
1187408
BS-F1-M-22 FT
16 mm
3 Nm
22 mm
1187414
BS-F1-M-28 FT
22 mm
3 Nm
28 mm
1187420
BS-F1-M-34 FT
28 mm
3 Nm
34 mm
1187426
BS-F1-M-40 FT
34 mm
3 Nm
40 mm
1187432
BS-F1-M-46 FT
40 mm
5 Nm
46 mm
1187438
BS-F1-M-52 FT
46 mm
5 Nm
52 mm
1187444
BS-F1-M-58 FT
52 mm
5 Nm
58 mm
1187450
BS-F1-M-64 FT
58 mm
5 Nm
64 mm
1187456
