Bügelschelle 2056 H-Fuß, 1-fach, Kunststoffdruckwanne, A2
Bügelschelle 2056 H-Fuß, 1-fach, Kunststoffdruckwanne, A2
Art.Nr. 1186302 | EAN 4012196847617
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 50 Stück
50Stück
Beschreibung

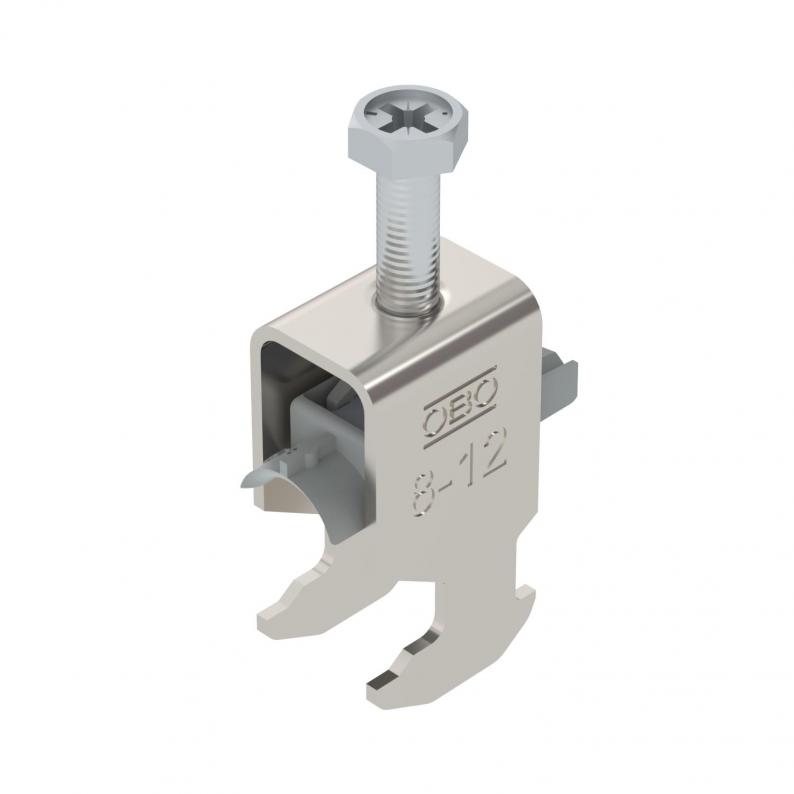

Bügelschelle mit Hammerkopf-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 1,5 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,187 kg CO₂e / 1 Stück |
| Dimension | 08-12mm |
| für Rohrdurchmesser max. | 12 mm |
| für Rohrdurchmesser min. | 8 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Gewinde | M6 |
| Halogenfrei | ja |
| Länge Außenmaß | 34 mm |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | blank, nachbehandelt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 12 mm |
| Spannbereich D min. | 8 mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |

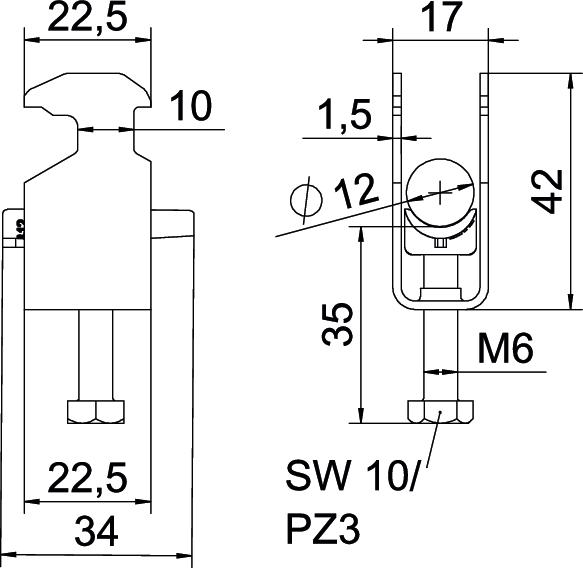

Abmessungen
| Breite | 17 mm |
|---|---|
| Höhe | 42 mm |
| Länge | 22,5 mm |
| Maß A | 22,5 mm |
| Maß B | 17 mm |
| Maß C | 34 mm |
| Maß G | M6 |
| Maß H | 42 mm |
| Maß L | 35 mm |
| Maß t | 1,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
Art.Nr.
BS-H1-K-12 A2
3 Nm
12 mm
8 mm
1186302
BS-H1-K-16 A2
3 Nm
16 mm
12 mm
1186309
BS-H1-K-22 A2
3 Nm
22 mm
16 mm
1186316
BS-H1-K-28 A2
3 Nm
28 mm
22 mm
1186322
BS-H1-K-34 A2
3 Nm
34 mm
28 mm
1186329
BS-H1-K-40 A2
3 Nm
40 mm
34 mm
1186336
BS-H1-K-46 A2
5 Nm
46 mm
40 mm
1186342
BS-H1-K-52 A2
5 Nm
52 mm
46 mm
1186349
BS-H1-K-58 A2
5 Nm
58 mm
52 mm
1186356
BS-H1-K-64 A2
5 Nm
64 mm
58 mm
1186362
BS-H1-K-70 A2
5 Nm
70 mm
64 mm
1186369
BS-H1-K-76 A2
5 Nm
76 mm
70 mm
1186376
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
BS-H1-K-12 A2
Art.Nr.
1186302
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
12 mm
Spannbereich D min.
8 mm
BS-H1-K-16 A2
Art.Nr.
1186309
Spannbereich D min.
12 mm
Spannbereich D max.
16 mm
Max. Anzugsdrehmoment
3 Nm
BS-H1-K-22 A2
Art.Nr.
1186316
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
Spannbereich D max.
22 mm
BS-H1-K-28 A2
Art.Nr.
1186322
Spannbereich D max.
28 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
22 mm
BS-H1-K-34 A2
Art.Nr.
1186329
Spannbereich D min.
28 mm
Spannbereich D max.
34 mm
Max. Anzugsdrehmoment
3 Nm
BS-H1-K-40 A2
Art.Nr.
1186336
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
34 mm
Spannbereich D max.
40 mm
BS-H1-K-46 A2
Art.Nr.
1186342
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
46 mm
Spannbereich D min.
40 mm
BS-H1-K-52 A2
Art.Nr.
1186349
Spannbereich D min.
46 mm
Spannbereich D max.
52 mm
Max. Anzugsdrehmoment
5 Nm
BS-H1-K-58 A2
Art.Nr.
1186356
Spannbereich D max.
58 mm
Spannbereich D min.
52 mm
Max. Anzugsdrehmoment
5 Nm
BS-H1-K-64 A2
Art.Nr.
1186362
Spannbereich D max.
64 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
58 mm
BS-H1-K-70 A2
Art.Nr.
1186369
Spannbereich D min.
64 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
70 mm
BS-H1-K-76 A2
Art.Nr.
1186376
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
70 mm
Spannbereich D max.
76 mm
