Bügelschelle 2056 H-Fuß, 1-fach, Kunststoffdruckwanne, Al
Bügelschelle 2056 H-Fuß, 1-fach, Kunststoffdruckwanne, Al
Art.Nr. 1186476 | EAN 4012196848492
Art.Nr. / Typ
Spannbereich D max.
Spannbereich D min.
Max. Anzugsdrehmoment
2 Nm
kl. VKE: 25 Stück
25Stück
Beschreibung

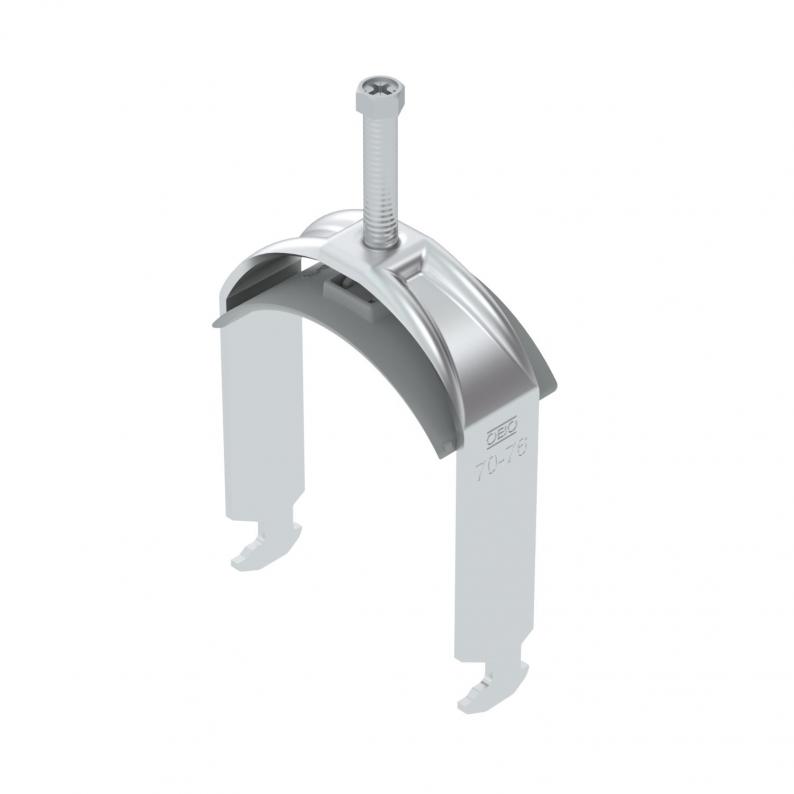

Bügelschelle mit Hammerkopf-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 2,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,8872 kg CO₂e / 1 Stück |
| Dimension | 70-76mm |
| für Rohrdurchmesser max. | 76 mm |
| für Rohrdurchmesser min. | 70 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 40 mm |
| Max. Anzugsdrehmoment | 2 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Montageart | Profilschiene |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 76 mm |
| Spannbereich D min. | 70 mm |
| Werkstoff | Aluminium |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | Aluminium |

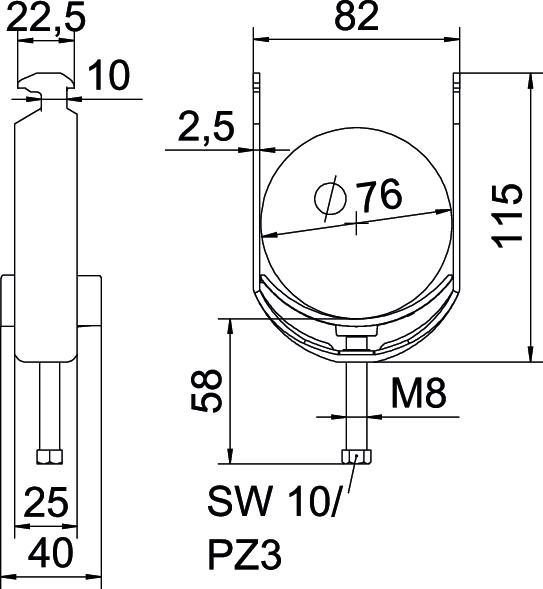

Abmessungen
| Breite | 82 mm |
|---|---|
| Höhe | 115 mm |
| Länge | 25 mm |
| Maß A | 25 mm |
| Maß B | 82 mm |
| Maß C | 40 mm |
| Maß G | M8 |
| Maß H | 115 mm |
| Maß L | 58 mm |
| Maß t | 2,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
Art.Nr.
BS-H1-K-12 ALU
12 mm
2 Nm
8 mm
1186402
BS-H1-K-16 ALU
16 mm
2 Nm
12 mm
1186409
BS-H1-K-22 ALU
22 mm
2 Nm
16 mm
1186416
BS-H1-K-28 ALU
28 mm
2 Nm
22 mm
1186422
BS-H1-K-34 ALU
34 mm
2 Nm
28 mm
1186429
BS-H1-K-40 ALU
40 mm
2 Nm
34 mm
1186436
BS-H1-K-46 ALU
46 mm
2 Nm
40 mm
1186442
BS-H1-K-52 ALU
52 mm
2 Nm
46 mm
1186449
BS-H1-K-58 ALU
58 mm
2 Nm
52 mm
1186456
BS-H1-K-64 ALU
64 mm
2 Nm
58 mm
1186462
BS-H1-K-70 ALU
70 mm
2 Nm
64 mm
1186469
BS-H1-K-76 ALU
76 mm
2 Nm
70 mm
1186476
Spannbereich D max.
Spannbereich D min.
BS-H1-K-12 ALU
Art.Nr.
1186402
Spannbereich D max.
12 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
8 mm
BS-H1-K-16 ALU
Art.Nr.
1186409
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
12 mm
Spannbereich D max.
16 mm
BS-H1-K-22 ALU
Art.Nr.
1186416
Spannbereich D max.
22 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
16 mm
BS-H1-K-28 ALU
Art.Nr.
1186422
Spannbereich D min.
22 mm
Spannbereich D max.
28 mm
Max. Anzugsdrehmoment
2 Nm
BS-H1-K-34 ALU
Art.Nr.
1186429
Spannbereich D max.
34 mm
Spannbereich D min.
28 mm
Max. Anzugsdrehmoment
2 Nm
BS-H1-K-40 ALU
Art.Nr.
1186436
Spannbereich D min.
34 mm
Spannbereich D max.
40 mm
Max. Anzugsdrehmoment
2 Nm
BS-H1-K-46 ALU
Art.Nr.
1186442
Spannbereich D max.
46 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
40 mm
BS-H1-K-52 ALU
Art.Nr.
1186449
Max. Anzugsdrehmoment
2 Nm
Spannbereich D max.
52 mm
Spannbereich D min.
46 mm
BS-H1-K-58 ALU
Art.Nr.
1186456
Max. Anzugsdrehmoment
2 Nm
Spannbereich D max.
58 mm
Spannbereich D min.
52 mm
BS-H1-K-64 ALU
Art.Nr.
1186462
Spannbereich D min.
58 mm
Max. Anzugsdrehmoment
2 Nm
Spannbereich D max.
64 mm
BS-H1-K-70 ALU
Art.Nr.
1186469
Max. Anzugsdrehmoment
2 Nm
Spannbereich D min.
64 mm
Spannbereich D max.
70 mm
BS-H1-K-76 ALU
Art.Nr.
1186476
Spannbereich D max.
76 mm
Spannbereich D min.
70 mm
Max. Anzugsdrehmoment
2 Nm
