Bügelschelle 2056 H-Fuß, 1-fach, Kunststoffdruckwanne, FT
Typ BS-H1-K-64 FT | Art.Nr. 1186262 | EAN 4012196847303
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 100 Stück
100Stück
Beschreibung

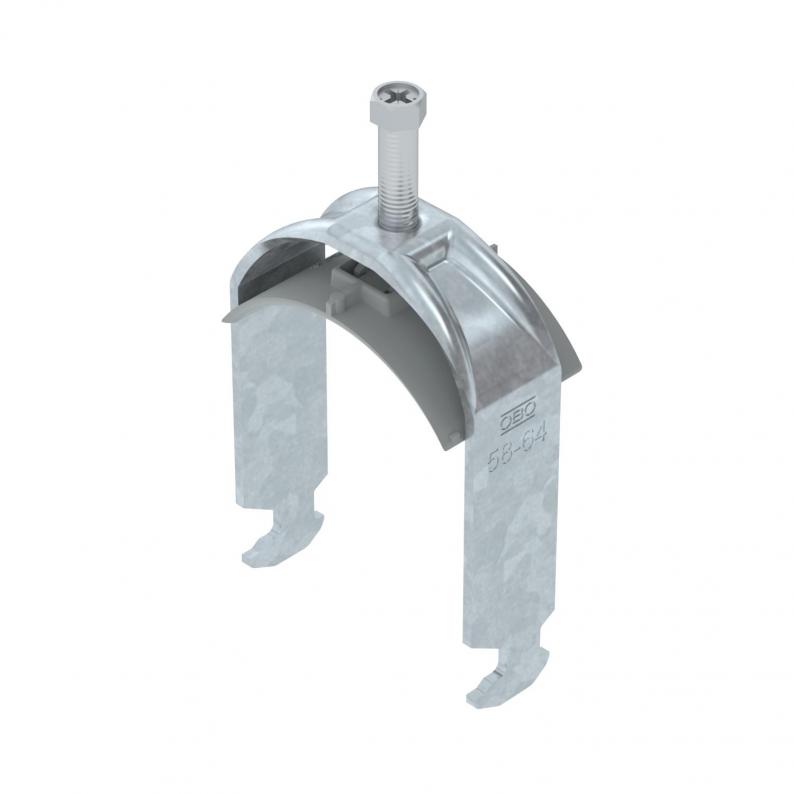

Bügelschelle mit Hammerkopf-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten

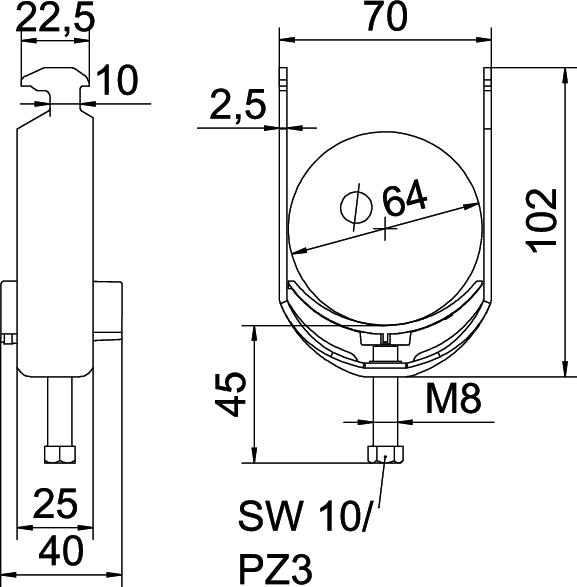

Abmessungen
| Länge | 25 mm |
|---|---|
| Breite | 70 mm |
| Höhe | 102 mm |
| Maß L | 45 mm |
| Maß A | 25 mm |
| Maß B | 70 mm |
| Maß H | 102 mm |
| Maß t | 2,5 mm |
| Maß C | 40 mm |
| Maß G | M8 |
Technische Daten
| Blechstärke | 2,5 mm |
|---|---|
| für Rohrdurchmesser max. | 64 mm |
| für Rohrdurchmesser min. | 58 mm |
| Schlitzweite | 10 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Halogenfrei | ja |
| Gewinde | M8 |
| Mit Kunststoffwanne | ja |
| Länge Außenmaß | 40 mm |
| Anzahl der Kabel/Rohre | 1 |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |
| Max. Anzugsdrehmoment | 5 Nm |
| Montageart | Profilschiene |
| Spannbereich D max. | 64 mm |
| Spannbereich D min. | 58 mm |
| Dimension | 58-64mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Mit Gegenwanne | nein |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,3103 kg CO₂e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
Art.Nr.
BS-H1-K-12 FT
3
12
8
1186202
BS-H1-K-16 FT
3
16
12
1186209
BS-H1-K-22 FT
3
22
16
1186216
BS-H1-K-28 FT
3
28
22
1186222
BS-H1-K-34 FT
3
34
28
1186229
BS-H1-K-40 FT
3
40
34
1186236
BS-H1-K-46 FT
5
46
40
1186242
BS-H1-K-52 FT
5
52
46
1186249
BS-H1-K-58 FT
5
58
52
1186256
BS-H1-K-64 FT
5
64
58
1186262
BS-H1-K-70 FT
5
70
64
1186269
BS-H1-K-82 FT
5
82
76
1186282
BS-H1-K-90 FT
5
90
82
1186289
BS-H1-K-76 FT
5
76
70
1186276
BS-H1-K-100 FT
5
100
90
1186297
