Bügelschelle 2056 H-Fuß, 1-fach, Kunststoffdruckwanne, FT
Bügelschelle 2056 H-Fuß, 1-fach, Kunststoffdruckwanne, FT
Art.Nr. 1186297 | EAN 4012196847389
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 25 Stück
25Stück
Beschreibung

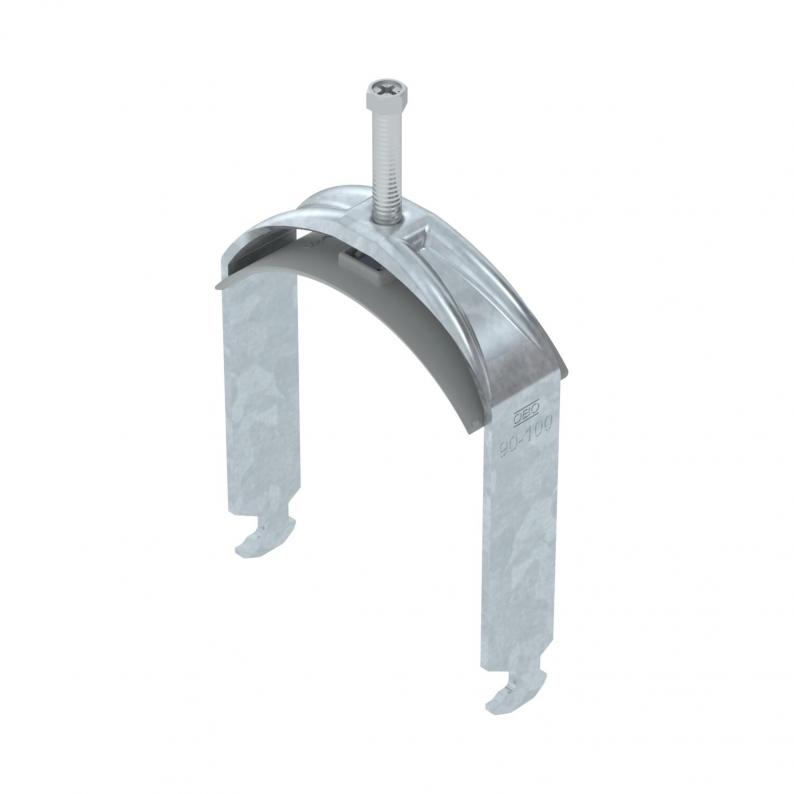

Bügelschelle mit Hammerkopf-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 3 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,6593 kg CO₂e / 1 Stück |
| Dimension | 90-100mm |
| für Rohrdurchmesser max. | 100 mm |
| für Rohrdurchmesser min. | 90 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 40 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 100 mm |
| Spannbereich D min. | 90 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

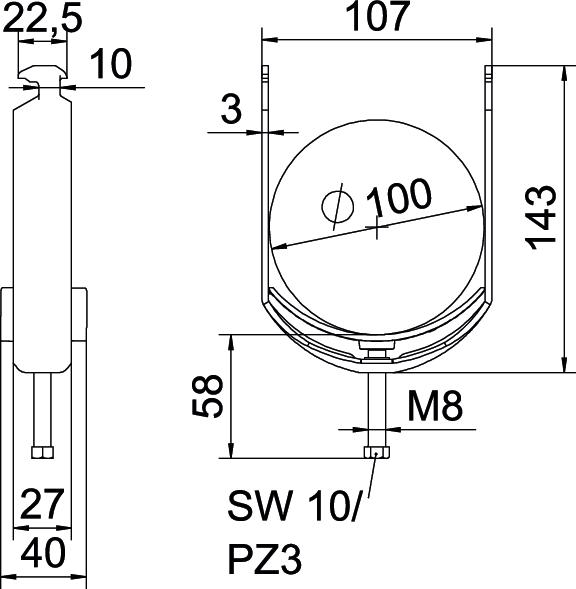

Abmessungen
| Breite | 107 mm |
|---|---|
| Höhe | 143 mm |
| Länge | 27 mm |
| Maß A | 27 mm |
| Maß B | 107 mm |
| Maß C | 40 mm |
| Maß G | M8 |
| Maß H | 143 mm |
| Maß L | 58 mm |
| Maß t | 3 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
Art.Nr.
BS-H1-K-12 FT
3 Nm
12 mm
8 mm
1186202
BS-H1-K-16 FT
3 Nm
16 mm
12 mm
1186209
BS-H1-K-22 FT
3 Nm
22 mm
16 mm
1186216
BS-H1-K-28 FT
3 Nm
28 mm
22 mm
1186222
BS-H1-K-34 FT
3 Nm
34 mm
28 mm
1186229
BS-H1-K-40 FT
3 Nm
40 mm
34 mm
1186236
BS-H1-K-46 FT
5 Nm
46 mm
40 mm
1186242
BS-H1-K-52 FT
5 Nm
52 mm
46 mm
1186249
BS-H1-K-58 FT
5 Nm
58 mm
52 mm
1186256
BS-H1-K-64 FT
5 Nm
64 mm
58 mm
1186262
BS-H1-K-70 FT
5 Nm
70 mm
64 mm
1186269
BS-H1-K-76 FT
5 Nm
76 mm
70 mm
1186276
BS-H1-K-82 FT
5 Nm
82 mm
76 mm
1186282
BS-H1-K-90 FT
5 Nm
90 mm
82 mm
1186289
BS-H1-K-100 FT
5 Nm
100 mm
90 mm
1186297
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
BS-H1-K-12 FT
Art.Nr.
1186202
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
12 mm
Spannbereich D min.
8 mm
BS-H1-K-16 FT
Art.Nr.
1186209
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
16 mm
Spannbereich D min.
12 mm
BS-H1-K-22 FT
Art.Nr.
1186216
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
Spannbereich D max.
22 mm
BS-H1-K-28 FT
Art.Nr.
1186222
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
28 mm
Spannbereich D min.
22 mm
BS-H1-K-34 FT
Art.Nr.
1186229
Spannbereich D max.
34 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
28 mm
BS-H1-K-40 FT
Art.Nr.
1186236
Spannbereich D min.
34 mm
Spannbereich D max.
40 mm
Max. Anzugsdrehmoment
3 Nm
BS-H1-K-46 FT
Art.Nr.
1186242
Spannbereich D min.
40 mm
Spannbereich D max.
46 mm
Max. Anzugsdrehmoment
5 Nm
BS-H1-K-52 FT
Art.Nr.
1186249
Spannbereich D min.
46 mm
Spannbereich D max.
52 mm
Max. Anzugsdrehmoment
5 Nm
BS-H1-K-58 FT
Art.Nr.
1186256
Spannbereich D max.
58 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
52 mm
BS-H1-K-64 FT
Art.Nr.
1186262
Spannbereich D min.
58 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
64 mm
BS-H1-K-70 FT
Art.Nr.
1186269
Spannbereich D min.
64 mm
Spannbereich D max.
70 mm
Max. Anzugsdrehmoment
5 Nm
BS-H1-K-76 FT
Art.Nr.
1186276
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
70 mm
Spannbereich D max.
76 mm
BS-H1-K-82 FT
Art.Nr.
1186282
Spannbereich D max.
82 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
76 mm
BS-H1-K-90 FT
Art.Nr.
1186289
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
82 mm
Spannbereich D max.
90 mm
BS-H1-K-100 FT
Art.Nr.
1186297
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
90 mm
Spannbereich D max.
100 mm
