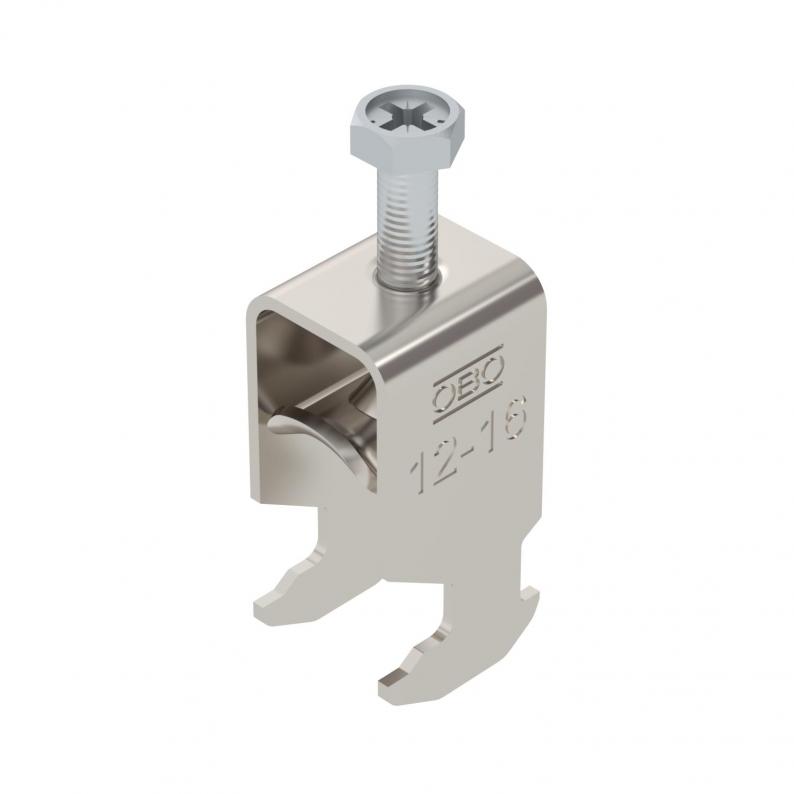

Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, A2
Typ BS-H1-M-16 A2 | Art.Nr. 1186109 | EAN 4012196848881
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 50 Stück
50Stück
Beschreibung
Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten

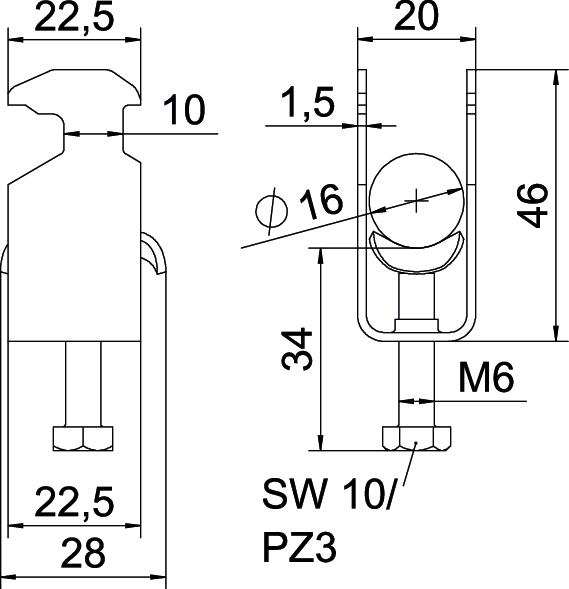

Abmessungen
| Länge | 22,5 mm |
|---|---|
| Breite | 20 mm |
| Höhe | 46 mm |
| Maß L | 34 mm |
| Maß A | 22,5 mm |
| Maß B | 20 mm |
| Maß H | 46 mm |
| Maß t | 1,5 mm |
| Maß C | 28 mm |
| Maß G | M6 |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Blechstärke | 1,5 mm |
| für Rohrdurchmesser max. | 16 mm |
| für Rohrdurchmesser min. | 12 mm |
| Schlitzweite | 10 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Halogenfrei | ja |
| Gewinde | M6 |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Länge Außenmaß | 28 mm |
| Anzahl der Kabel/Rohre | 1 |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |
| Max. Anzugsdrehmoment | 3 Nm |
| Montageart | Profilschiene |
| Spannbereich D max. | 16 mm |
| Spannbereich D min. | 12 mm |
| Dimension | 12-16mm |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Mit Gegenwanne | nein |
| Werkstoff der Wanne | rostfreier Stahl |
| Werkstoffgüte der Wanne | Edelstahl 304 (1.4301) |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,2193 kg CO₂e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
Art.Nr.
BS-H1-M-12 A2
3
12
8
1186102
BS-H1-M-16 A2
3
16
12
1186109
BS-H1-M-22 A2
3
22
16
1186116
BS-H1-M-28 A2
3
28
22
1186122
BS-H1-M-52 A2
5
52
46
1186149
BS-H1-M-58 A2
5
58
52
1186156
BS-H1-M-34 A2
3
34
28
1186129
BS-H1-M-40 A2
3
40
34
1186136
BS-H1-M-46 A2
5
46
40
1186142
BS-H1-M-64 A2
5
64
58
1186162
BS-H1-M-70 A2
5
70
64
1186169
BS-H1-M-76 A2
5
76
70
1186176
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
BS-H1-M-12 A2
Art.Nr.
1186102
Max. Anzugsdrehmoment
3
Spannbereich D max.
12
Spannbereich D min.
8
BS-H1-M-16 A2
Art.Nr.
1186109
Max. Anzugsdrehmoment
3
Spannbereich D max.
16
Spannbereich D min.
12
BS-H1-M-22 A2
Art.Nr.
1186116
Max. Anzugsdrehmoment
3
Spannbereich D max.
22
Spannbereich D min.
16
BS-H1-M-28 A2
Art.Nr.
1186122
Max. Anzugsdrehmoment
3
Spannbereich D max.
28
Spannbereich D min.
22
BS-H1-M-52 A2
Art.Nr.
1186149
Max. Anzugsdrehmoment
5
Spannbereich D max.
52
Spannbereich D min.
46
BS-H1-M-58 A2
Art.Nr.
1186156
Max. Anzugsdrehmoment
5
Spannbereich D max.
58
Spannbereich D min.
52
BS-H1-M-34 A2
Art.Nr.
1186129
Max. Anzugsdrehmoment
3
Spannbereich D max.
34
Spannbereich D min.
28
BS-H1-M-40 A2
Art.Nr.
1186136
Max. Anzugsdrehmoment
3
Spannbereich D max.
40
Spannbereich D min.
34
BS-H1-M-46 A2
Art.Nr.
1186142
Max. Anzugsdrehmoment
5
Spannbereich D max.
46
Spannbereich D min.
40
BS-H1-M-64 A2
Art.Nr.
1186162
Max. Anzugsdrehmoment
5
Spannbereich D max.
64
Spannbereich D min.
58
BS-H1-M-70 A2
Art.Nr.
1186169
Max. Anzugsdrehmoment
5
Spannbereich D max.
70
Spannbereich D min.
64
BS-H1-M-76 A2
Art.Nr.
1186176
Max. Anzugsdrehmoment
5
Spannbereich D max.
76
Spannbereich D min.
70
