Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, FT
Typ BS-H1-M-34 FT | Art.Nr. 1186029 | EAN 4012196848645
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 100 Stück
100Stück
Beschreibung

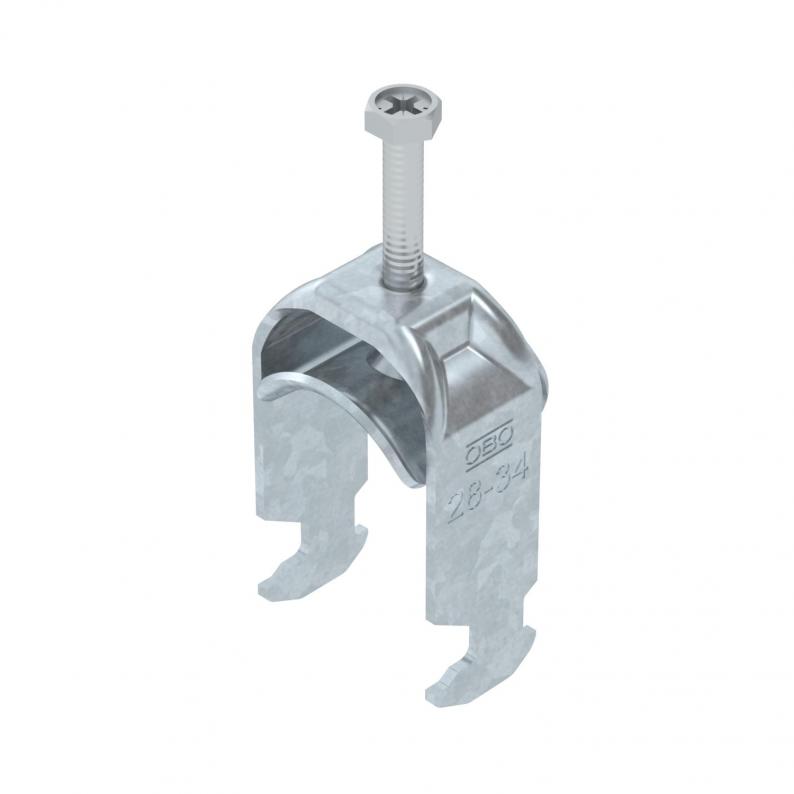

Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Gegenwanne muss separat bestellt werden.
Technische Daten

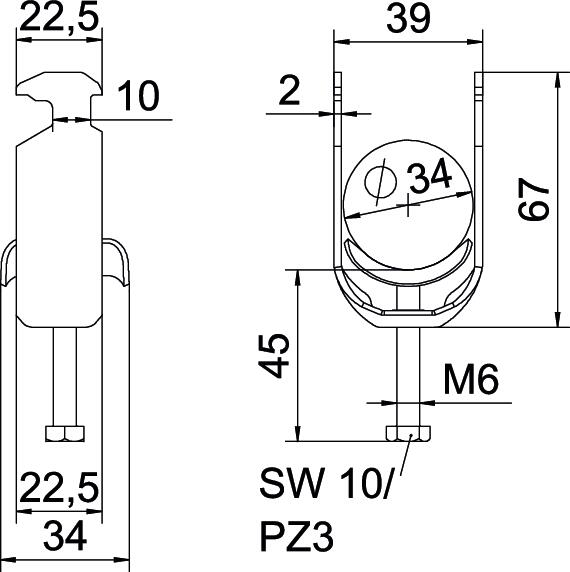

Abmessungen
| Länge | 22,5 mm |
|---|---|
| Breite | 39 mm |
| Höhe | 67 mm |
| Maß L | 46 mm |
| Maß A | 22,5 mm |
| Maß B | 39 mm |
| Maß H | 67 mm |
| Maß t | 2 mm |
| Maß C | 34 mm |
| Maß G | M6 |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Blechstärke | 2 mm |
| für Rohrdurchmesser max. | 34 mm |
| für Rohrdurchmesser min. | 28 mm |
| Schlitzweite | 10 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Halogenfrei | ja |
| Gewinde | M6 |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Länge Außenmaß | 34 mm |
| Anzahl der Kabel/Rohre | 1 |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |
| Max. Anzugsdrehmoment | 3 Nm |
| Montageart | Profilschiene |
| Spannbereich D max. | 34 mm |
| Spannbereich D min. | 28 mm |
| Dimension | 28-34mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Mit Gegenwanne | nein |
| Werkstoff der Wanne | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,1706 kg CO₂e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
Art.Nr.
BS-H1-M-12 FT
3
12
8
1186002
BS-H1-M-16 FT
3
16
12
1186009
BS-H1-M-22 FT
3
22
16
1186016
BS-H1-M-28 FT
3
28
22
1186022
BS-H1-M-34 FT
3
34
28
1186029
BS-H1-M-40 FT
3
40
34
1186036
BS-H1-M-46 FT
5
46
40
1186042
BS-H1-M-52 FT
5
52
46
1186049
BS-H1-M-58 FT
5
58
52
1186056
BS-H1-M-64 FT
5
64
58
1186062
BS-H1-M-70 FT
5
70
64
1186069
BS-H1-M-76 FT
5
76
70
1186076
BS-H1-M-82 FT
5
82
76
1186082
BS-H1-M-90 FT
5
90
82
1186089
BS-H1-M-100 FT
5
100
90
1186097
