Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, FT
Typ BS-H1-M-58 FT | Art.Nr. 1186056 | EAN 4012196848751
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 100 Stück
100Stück
Beschreibung

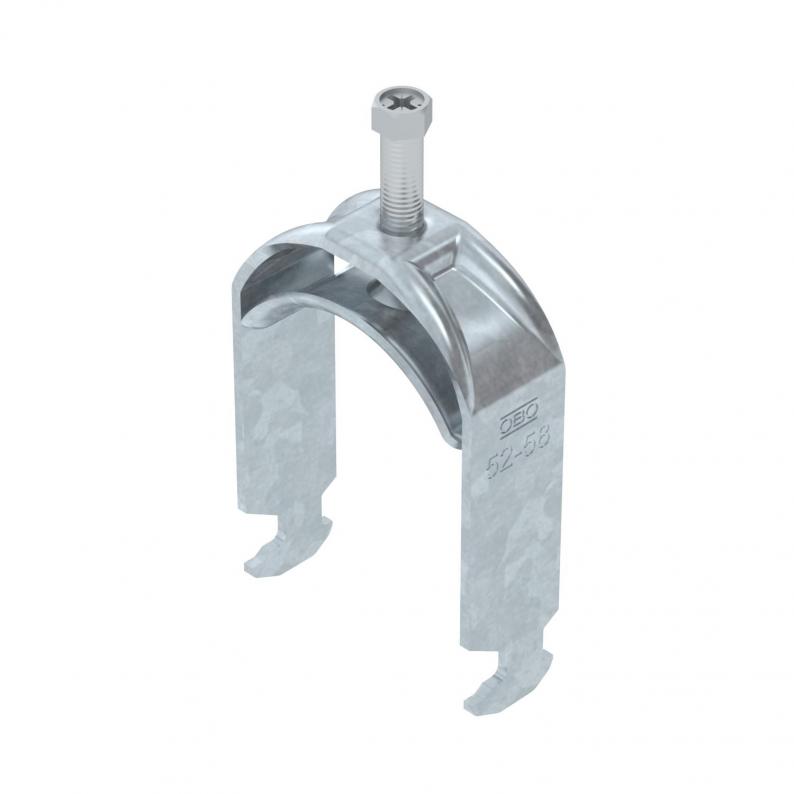

Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Gegenwanne muss separat bestellt werden.
Technische Daten

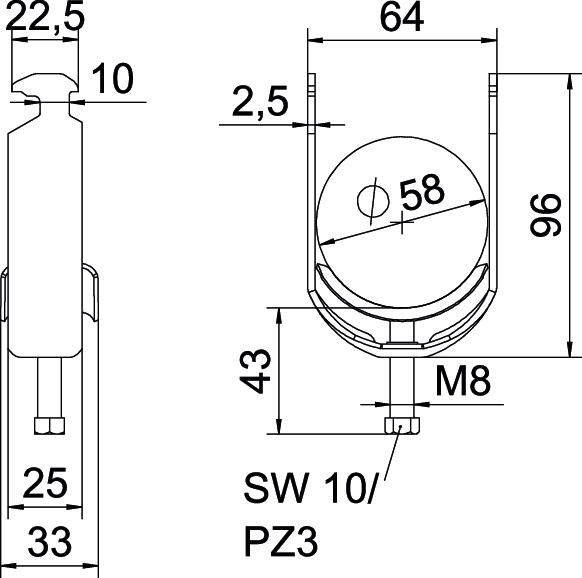

Abmessungen
| Länge | 25 mm |
|---|---|
| Breite | 64 mm |
| Höhe | 96 mm |
| Maß L | 43 mm |
| Maß A | 25 mm |
| Maß B | 64 mm |
| Maß H | 96 mm |
| Maß t | 2,5 mm |
| Maß C | 33 mm |
| Maß G | M8 |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Blechstärke | 2,5 mm |
| für Rohrdurchmesser max. | 58 mm |
| für Rohrdurchmesser min. | 52 mm |
| Schlitzweite | 10 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Halogenfrei | ja |
| Gewinde | M8 |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Länge Außenmaß | 33 mm |
| Anzahl der Kabel/Rohre | 1 |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |
| Max. Anzugsdrehmoment | 5 Nm |
| Montageart | Profilschiene |
| Spannbereich D max. | 58 mm |
| Spannbereich D min. | 52 mm |
| Dimension | 52-58mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Mit Gegenwanne | nein |
| Werkstoff der Wanne | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,3382 kg CO₂e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
Art.Nr.
BS-H1-M-12 FT
3
12
8
1186002
BS-H1-M-16 FT
3
16
12
1186009
BS-H1-M-22 FT
3
22
16
1186016
BS-H1-M-28 FT
3
28
22
1186022
BS-H1-M-34 FT
3
34
28
1186029
BS-H1-M-40 FT
3
40
34
1186036
BS-H1-M-46 FT
5
46
40
1186042
BS-H1-M-52 FT
5
52
46
1186049
BS-H1-M-58 FT
5
58
52
1186056
BS-H1-M-64 FT
5
64
58
1186062
BS-H1-M-70 FT
5
70
64
1186069
BS-H1-M-76 FT
5
76
70
1186076
BS-H1-M-82 FT
5
82
76
1186082
BS-H1-M-90 FT
5
90
82
1186089
BS-H1-M-100 FT
5
100
90
1186097
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
BS-H1-M-12 FT
Art.Nr.
1186002
Max. Anzugsdrehmoment
3
Spannbereich D max.
12
Spannbereich D min.
8
BS-H1-M-16 FT
Art.Nr.
1186009
Max. Anzugsdrehmoment
3
Spannbereich D max.
16
Spannbereich D min.
12
BS-H1-M-22 FT
Art.Nr.
1186016
Max. Anzugsdrehmoment
3
Spannbereich D max.
22
Spannbereich D min.
16
BS-H1-M-28 FT
Art.Nr.
1186022
Max. Anzugsdrehmoment
3
Spannbereich D max.
28
Spannbereich D min.
22
BS-H1-M-34 FT
Art.Nr.
1186029
Max. Anzugsdrehmoment
3
Spannbereich D max.
34
Spannbereich D min.
28
BS-H1-M-40 FT
Art.Nr.
1186036
Max. Anzugsdrehmoment
3
Spannbereich D max.
40
Spannbereich D min.
34
BS-H1-M-46 FT
Art.Nr.
1186042
Max. Anzugsdrehmoment
5
Spannbereich D max.
46
Spannbereich D min.
40
BS-H1-M-52 FT
Art.Nr.
1186049
Max. Anzugsdrehmoment
5
Spannbereich D max.
52
Spannbereich D min.
46
BS-H1-M-58 FT
Art.Nr.
1186056
Max. Anzugsdrehmoment
5
Spannbereich D max.
58
Spannbereich D min.
52
BS-H1-M-64 FT
Art.Nr.
1186062
Max. Anzugsdrehmoment
5
Spannbereich D max.
64
Spannbereich D min.
58
BS-H1-M-70 FT
Art.Nr.
1186069
Max. Anzugsdrehmoment
5
Spannbereich D max.
70
Spannbereich D min.
64
BS-H1-M-76 FT
Art.Nr.
1186076
Max. Anzugsdrehmoment
5
Spannbereich D max.
76
Spannbereich D min.
70
BS-H1-M-82 FT
Art.Nr.
1186082
Max. Anzugsdrehmoment
5
Spannbereich D max.
82
Spannbereich D min.
76
BS-H1-M-90 FT
Art.Nr.
1186089
Max. Anzugsdrehmoment
5
Spannbereich D max.
90
Spannbereich D min.
82
BS-H1-M-100 FT
Art.Nr.
1186097
Max. Anzugsdrehmoment
5
Spannbereich D max.
100
Spannbereich D min.
90
