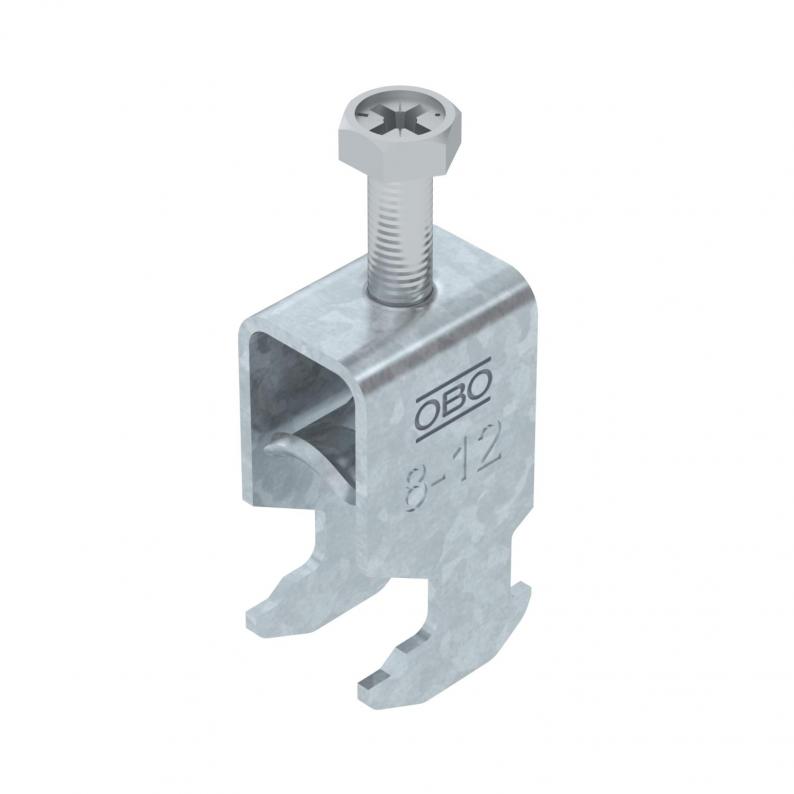

Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, FT

Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, FT

Typ BS-H1-M-12 FT | OBO Art.Nr. 1186002 | EAN 4012196846900

Alle Ausführungen anzeigen
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.

kl. VKE: 100 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Gegenwanne muss separat bestellt werden.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Schlitzweite 16-17 mm
  • Bügelschelle f. C-Profilschiene, Schlitzweite 16-17 mm
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E60
  • Funktionserhaltklasse E90
  • CO₂-Fußabdruck (PCF)

Technische Daten

Technische Daten

Anzahl der Kabel/Rohre1
Blechstärke1,5 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate0,0877 kg CO₂e / 1 Stück
Dimension08-12mm
Funktionserhaltja
für Rohrdurchmesser max.12 mm
für Rohrdurchmesser min.8 mm
für Schiene mit Schlitzweite (mit Intervall) max.17 mm
für Schiene mit Schlitzweite (mit Intervall) min.16 mm
GewindeM6
Halogenfreija
Länge Außenmaß28 mm
Max. Anzugsdrehmoment3 Nm
Mit Gegenwannenein
Mit Kunststoffwannenein
Mit Metallwanneja
MontageartProfilschiene
Oberflächetauchfeuerverzinkt
Schlitzweite10 mm
Spannbereich D max.12 mm
Spannbereich D min.8 mm
WerkstoffStahl
Werkstoff der WanneStahl
Zusatz Oberflächefeuerverzinkt
Zusatz WerkstoffStahl

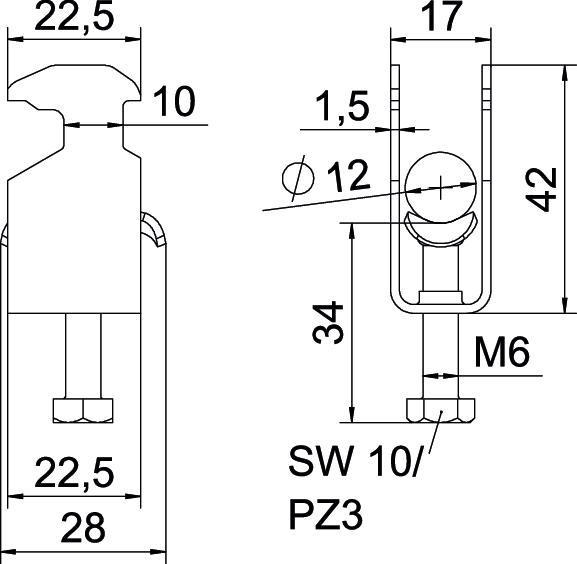

Abmessungen

Breite17 mm
Höhe42 mm
Länge22,5 mm
Maß A22,5 mm
Maß B17 mm
Maß C28 mm
Maß GM6
Maß H42 mm
Maß L34 mm
Maß t1,5 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)

Ausführungen

Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
BS-H1-M-12 FT
OBO Art.Nr.
1186002
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
8 mm
Spannbereich D max.
12 mm
BS-H1-M-16 FT
OBO Art.Nr.
1186009
Spannbereich D max.
16 mm
Spannbereich D min.
12 mm
Max. Anzugsdrehmoment
3 Nm
BS-H1-M-22 FT
OBO Art.Nr.
1186016
Spannbereich D min.
16 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
22 mm
BS-H1-M-28 FT
OBO Art.Nr.
1186022
Spannbereich D min.
22 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
28 mm
BS-H1-M-34 FT
OBO Art.Nr.
1186029
Spannbereich D min.
28 mm
Spannbereich D max.
34 mm
Max. Anzugsdrehmoment
3 Nm
BS-H1-M-40 FT
OBO Art.Nr.
1186036
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
34 mm
Spannbereich D max.
40 mm
BS-H1-M-46 FT
OBO Art.Nr.
1186042
Spannbereich D max.
46 mm
Spannbereich D min.
40 mm
Max. Anzugsdrehmoment
5 Nm
BS-H1-M-52 FT
OBO Art.Nr.
1186049
Spannbereich D min.
46 mm
Spannbereich D max.
52 mm
Max. Anzugsdrehmoment
5 Nm
BS-H1-M-58 FT
OBO Art.Nr.
1186056
Spannbereich D min.
52 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
58 mm
BS-H1-M-64 FT
OBO Art.Nr.
1186062
Spannbereich D min.
58 mm
Spannbereich D max.
64 mm
Max. Anzugsdrehmoment
5 Nm
BS-H1-M-70 FT
OBO Art.Nr.
1186069
Spannbereich D min.
64 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
70 mm
BS-H1-M-76 FT
OBO Art.Nr.
1186076
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
76 mm
Spannbereich D min.
70 mm
BS-H1-M-82 FT
OBO Art.Nr.
1186082
Spannbereich D min.
76 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
82 mm
BS-H1-M-90 FT
OBO Art.Nr.
1186089
Spannbereich D max.
90 mm
Spannbereich D min.
82 mm
Max. Anzugsdrehmoment
5 Nm
BS-H1-M-100 FT
OBO Art.Nr.
1186097
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
90 mm
Spannbereich D max.
100 mm
