Bügelschelle 2056 H-Fuß, 2-fach, Kunststoffdruckwanne, FT
Bügelschelle 2056 H-Fuß, 2-fach, Kunststoffdruckwanne, FT
Art.Nr. 1186257 | EAN 4012196847297
Art.Nr. / Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
kl. VKE: 50 Stück
50Stück
Beschreibung

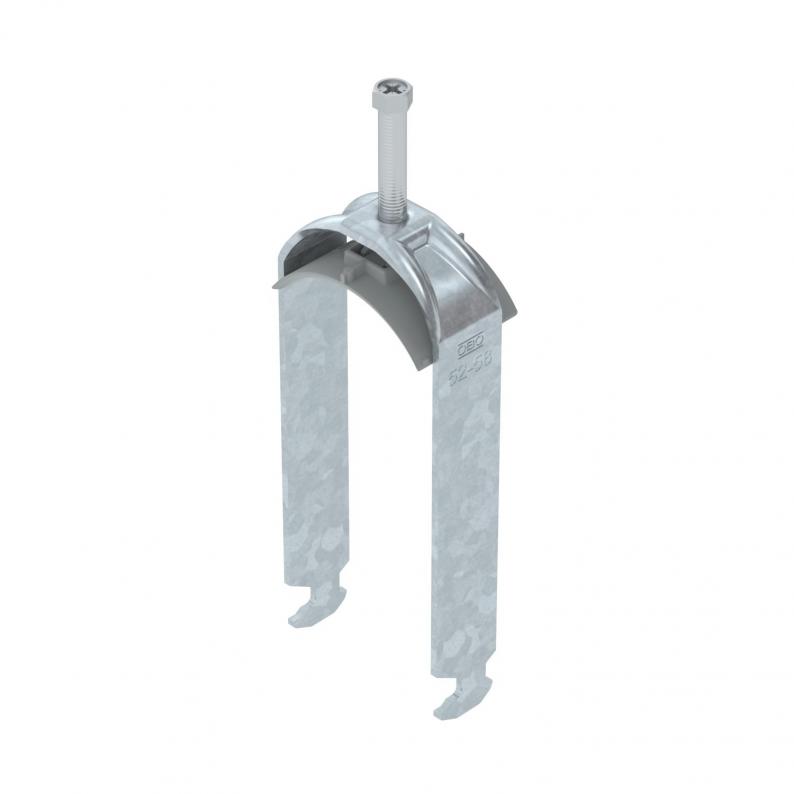

Bügelschelle mit Hammerkopf-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 2 |
|---|---|
| Blechstärke | 2,5 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,4381 kg CO₂e / 1 Stück |
| Dimension | 52-58mm |
| für Rohrdurchmesser max. | 58 mm |
| für Rohrdurchmesser min. | 52 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 40 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 58 mm |
| Spannbereich D min. | 52 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

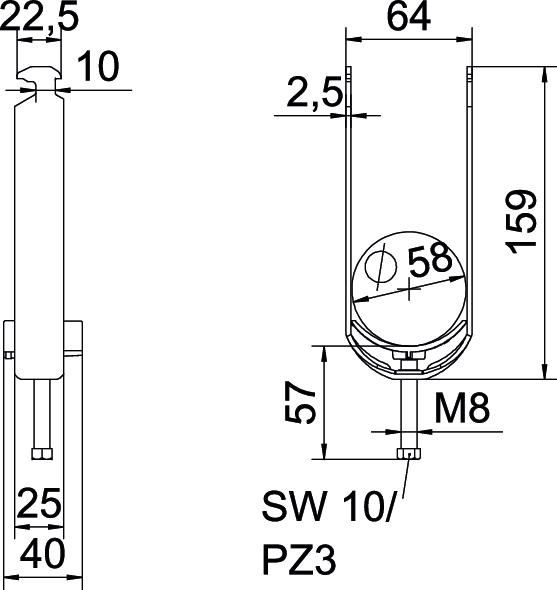

Abmessungen
| Breite | 64 mm |
|---|---|
| Höhe | 159 mm |
| Länge | 25 mm |
| Maß A | 25 mm |
| Maß B | 64 mm |
| Maß C | 40 mm |
| Maß G | M8 |
| Maß H | 159 mm |
| Maß L | 58 mm |
| Maß t | 2,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
Art.Nr.
BS-H2-K-12 FT
8 mm
3 Nm
12 mm
1186203
BS-H2-K-16 FT
12 mm
3 Nm
16 mm
1186210
BS-H2-K-22 FT
16 mm
3 Nm
22 mm
1186217
BS-H2-K-28 FT
22 mm
3 Nm
28 mm
1186223
BS-H2-K-34 FT
28 mm
3 Nm
34 mm
1186230
BS-H2-K-40 FT
34 mm
3 Nm
40 mm
1186237
BS-H2-K-46 FT
40 mm
5 Nm
46 mm
1186243
BS-H2-K-52 FT
46 mm
5 Nm
52 mm
1186250
BS-H2-K-58 FT
52 mm
5 Nm
58 mm
1186257
BS-H2-K-64 FT
58 mm
5 Nm
64 mm
1186263
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
BS-H2-K-12 FT
Art.Nr.
1186203
Spannbereich D min.
8 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
12 mm
BS-H2-K-16 FT
Art.Nr.
1186210
Spannbereich D max.
16 mm
Spannbereich D min.
12 mm
Max. Anzugsdrehmoment
3 Nm
BS-H2-K-22 FT
Art.Nr.
1186217
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
Spannbereich D max.
22 mm
BS-H2-K-28 FT
Art.Nr.
1186223
Spannbereich D min.
22 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
28 mm
BS-H2-K-34 FT
Art.Nr.
1186230
Spannbereich D max.
34 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
28 mm
BS-H2-K-40 FT
Art.Nr.
1186237
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
34 mm
Spannbereich D max.
40 mm
BS-H2-K-46 FT
Art.Nr.
1186243
Spannbereich D max.
46 mm
Spannbereich D min.
40 mm
Max. Anzugsdrehmoment
5 Nm
BS-H2-K-52 FT
Art.Nr.
1186250
Spannbereich D max.
52 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
46 mm
BS-H2-K-58 FT
Art.Nr.
1186257
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
58 mm
Spannbereich D min.
52 mm
BS-H2-K-64 FT
Art.Nr.
1186263
Spannbereich D min.
58 mm
Spannbereich D max.
64 mm
Max. Anzugsdrehmoment
5 Nm
