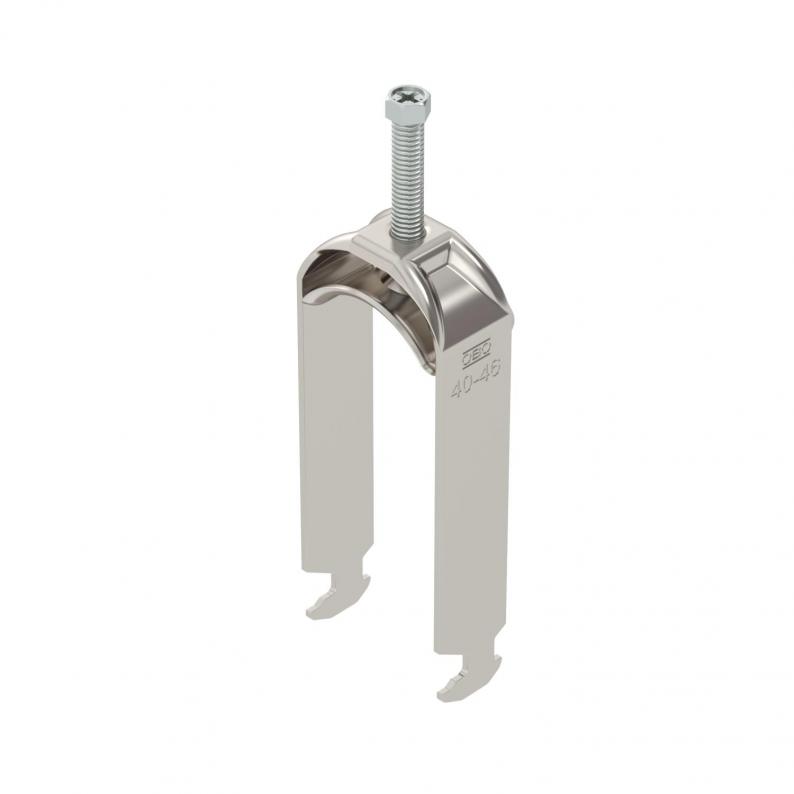

Bügelschelle 2056 H-Fuß, 2-fach, Metalldruckwanne, A2
Bügelschelle 2056 H-Fuß, 2-fach, Metalldruckwanne, A2
Art.Nr. 1186143 | EAN 4012196849086
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 25 Stück
25Stück
Beschreibung
Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 2 |
|---|---|
| Blechstärke | 2 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,0558 kg CO₂e / 1 Stück |
| Dimension | 40-46mm |
| für Rohrdurchmesser max. | 46 mm |
| für Rohrdurchmesser min. | 40 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 33 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | blank, nachbehandelt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 46 mm |
| Spannbereich D min. | 40 mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Werkstoff der Wanne | rostfreier Stahl |
| Werkstoffgüte der Wanne | Edelstahl 304 (1.4301) |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |

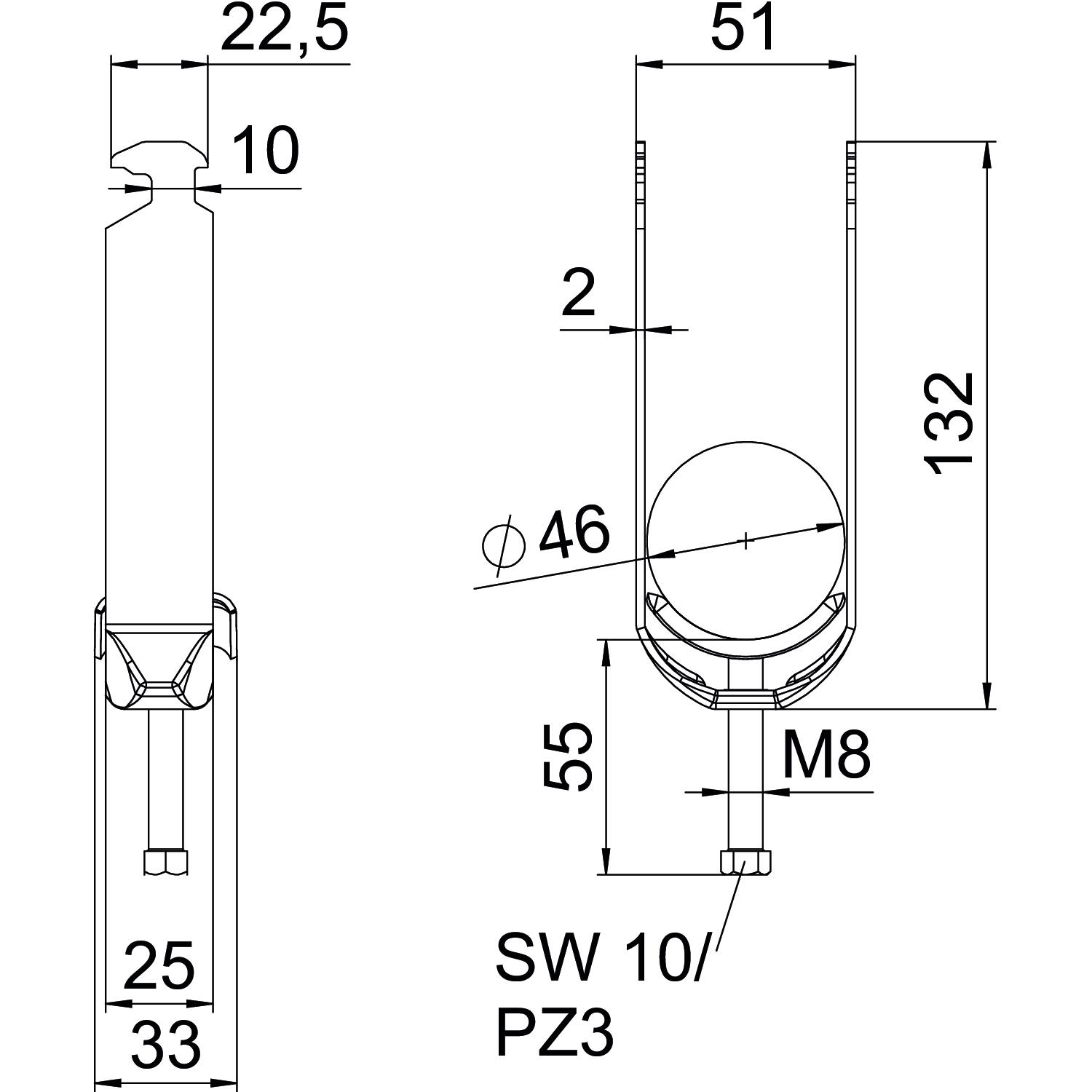

Abmessungen
| Breite | 51 mm |
|---|---|
| Höhe | 132 mm |
| Länge | 25 mm |
| Maß A | 25 mm |
| Maß B | 51 mm |
| Maß C | 33 mm |
| Maß G | M8 |
| Maß H | 132 mm |
| Maß L | 55 mm |
| Maß t | 2 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
Art.Nr.
BS-H2-M-12 A2
3 Nm
12 mm
8 mm
1186103
BS-H2-M-16 A2
3 Nm
16 mm
12 mm
1186110
BS-H2-M-22 A2
3 Nm
22 mm
16 mm
1186117
BS-H2-M-28 A2
3 Nm
28 mm
22 mm
1186123
BS-H2-M-34 A2
3 Nm
34 mm
28 mm
1186130
BS-H2-M-40 A2
3 Nm
40 mm
34 mm
1186137
BS-H2-M-46 A2
5 Nm
46 mm
40 mm
1186143
BS-H2-M-52 A2
5 Nm
52 mm
46 mm
1186150
BS-H2-M-58 A2
5 Nm
58 mm
52 mm
1186157
BS-H2-M-64 A2
5 Nm
64 mm
58 mm
1186163
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
BS-H2-M-12 A2
Art.Nr.
1186103
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
12 mm
Spannbereich D min.
8 mm
BS-H2-M-16 A2
Art.Nr.
1186110
Spannbereich D max.
16 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
12 mm
BS-H2-M-22 A2
Art.Nr.
1186117
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
Spannbereich D max.
22 mm
BS-H2-M-28 A2
Art.Nr.
1186123
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
28 mm
Spannbereich D min.
22 mm
BS-H2-M-34 A2
Art.Nr.
1186130
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
34 mm
Spannbereich D min.
28 mm
BS-H2-M-40 A2
Art.Nr.
1186137
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
40 mm
Spannbereich D min.
34 mm
BS-H2-M-46 A2
Art.Nr.
1186143
Spannbereich D max.
46 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
40 mm
BS-H2-M-52 A2
Art.Nr.
1186150
Spannbereich D max.
52 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
46 mm
BS-H2-M-58 A2
Art.Nr.
1186157
Spannbereich D min.
52 mm
Spannbereich D max.
58 mm
Max. Anzugsdrehmoment
5 Nm
BS-H2-M-64 A2
Art.Nr.
1186163
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
64 mm
Spannbereich D min.
58 mm
