Bügelschelle 2056 H-Fuß, 2-fach, Metalldruckwanne, A2
Typ BS-H2-M-52 A2 | Art.Nr. 1186150 | EAN 4012196848980
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 25 Stück
25Stück
Beschreibung

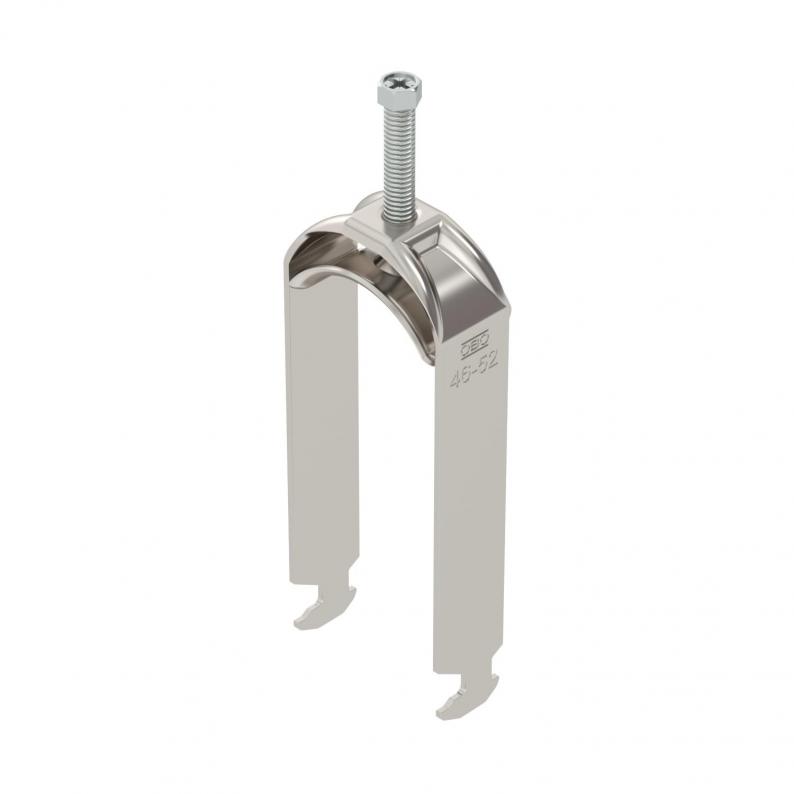

Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten

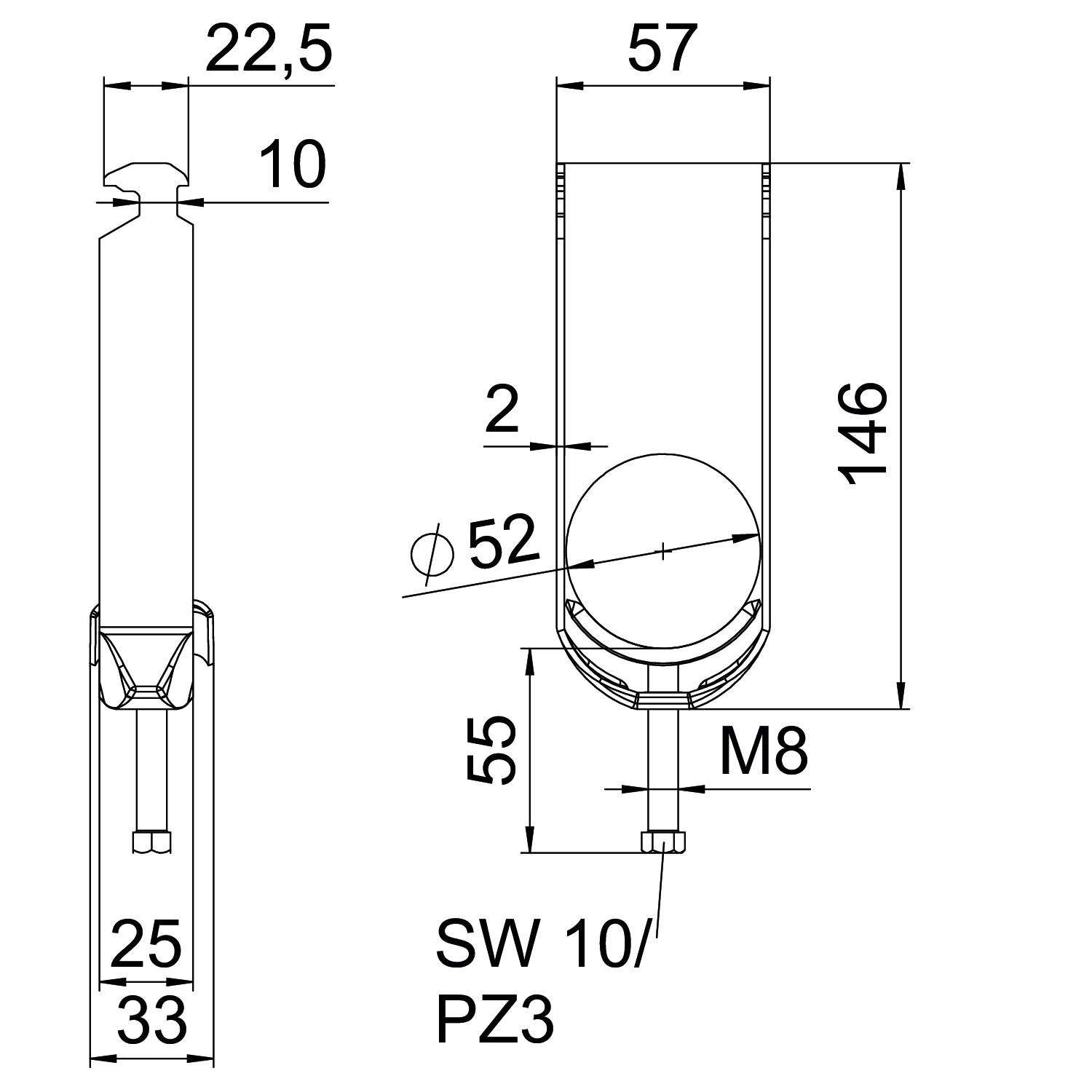

Abmessungen
| Länge | 25 mm |
|---|---|
| Breite | 57 mm |
| Höhe | 146 mm |
| Maß L | 55 mm |
| Maß A | 25 mm |
| Maß B | 57 mm |
| Maß H | 146 mm |
| Maß t | 2 mm |
| Maß C | 33 mm |
| Maß G | M8 |
Technische Daten
| Blechstärke | 2 mm |
|---|---|
| für Rohrdurchmesser max. | 52 mm |
| für Rohrdurchmesser min. | 46 mm |
| Schlitzweite | 10 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Halogenfrei | ja |
| Gewinde | M8 |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Länge Außenmaß | 33 mm |
| Anzahl der Kabel/Rohre | 2 |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |
| Max. Anzugsdrehmoment | 5 Nm |
| Montageart | Profilschiene |
| Spannbereich D max. | 52 mm |
| Spannbereich D min. | 46 mm |
| Dimension | 46-52mm |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Mit Gegenwanne | nein |
| Werkstoff der Wanne | rostfreier Stahl |
| Werkstoffgüte der Wanne | Edelstahl 304 (1.4301) |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,1237 kg CO₂e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
Art.Nr.
BS-H2-M-12 A2
3
12
8
1186103
BS-H2-M-16 A2
3
16
12
1186110
BS-H2-M-22 A2
3
22
16
1186117
BS-H2-M-28 A2
3
28
22
1186123
BS-H2-M-52 A2
5
52
46
1186150
BS-H2-M-58 A2
5
58
52
1186157
BS-H2-M-34 A2
3
34
28
1186130
BS-H2-M-40 A2
3
40
34
1186137
BS-H2-M-46 A2
5
46
40
1186143
BS-H2-M-64 A2
5
64
58
1186163
