Bügelschelle 2056 H-Fuß, 2-fach, Metalldruckwanne, FT
Typ BS-H2-M-46 FT | Art.Nr. 1186043 | EAN 4012196848713
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 50 Stück
50Stück
Beschreibung

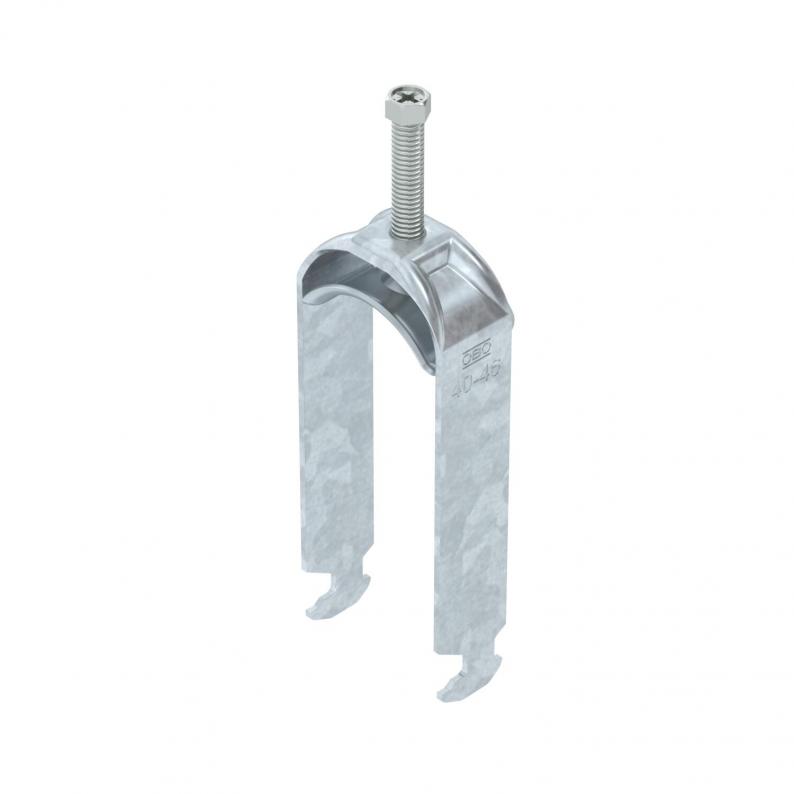

Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten

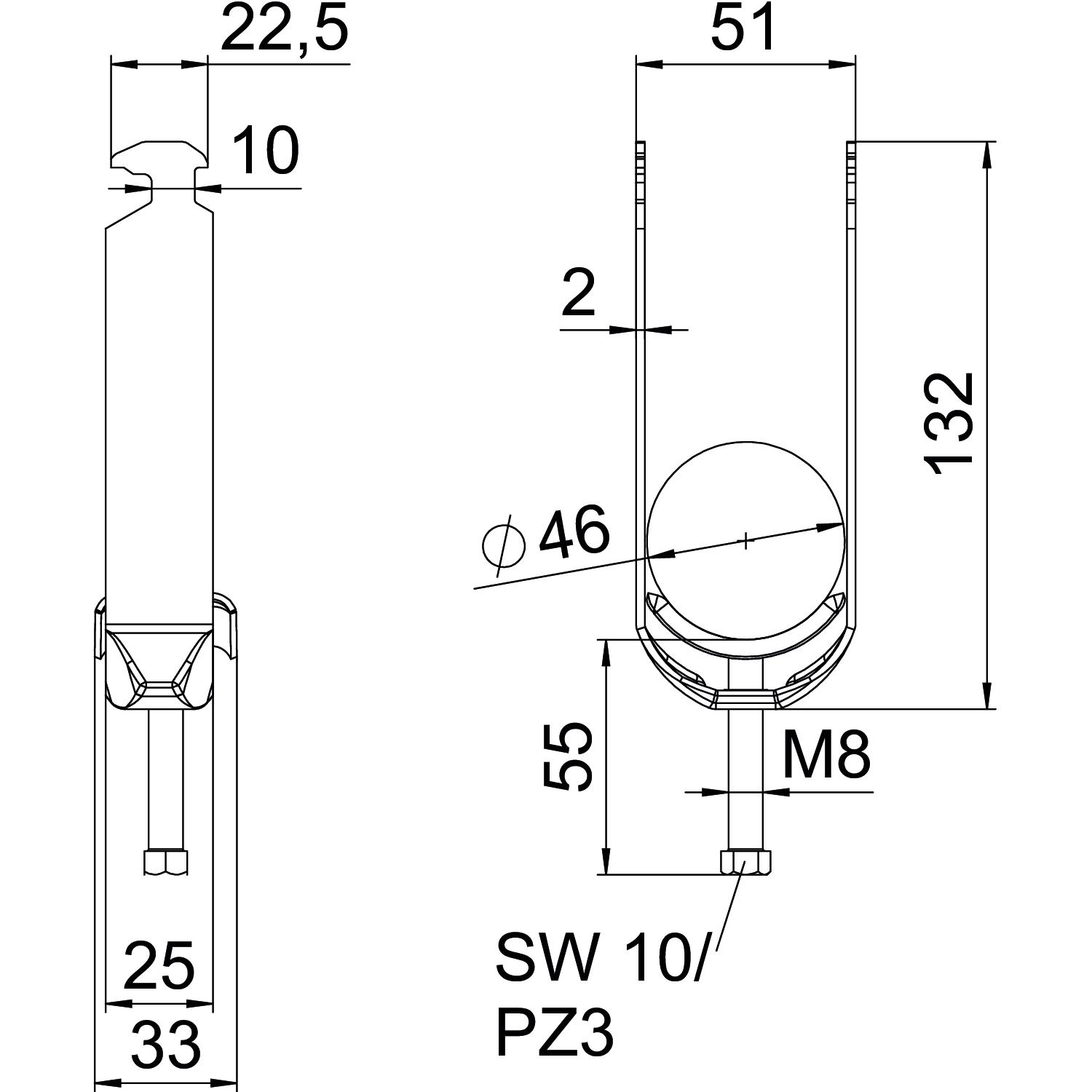

Abmessungen
| Länge | 25 mm |
|---|---|
| Breite | 51 mm |
| Höhe | 132 mm |
| Maß L | 55 mm |
| Maß A | 25 mm |
| Maß B | 51 mm |
| Maß H | 132 mm |
| Maß t | 2 mm |
| Maß C | 33 mm |
| Maß G | M8 |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Blechstärke | 2 mm |
| für Rohrdurchmesser max. | 46 mm |
| für Rohrdurchmesser min. | 40 mm |
| Schlitzweite | 10 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Halogenfrei | ja |
| Gewinde | M8 |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Länge Außenmaß | 33 mm |
| Anzahl der Kabel/Rohre | 2 |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |
| Max. Anzugsdrehmoment | 5 Nm |
| Montageart | Profilschiene |
| Spannbereich D max. | 46 mm |
| Spannbereich D min. | 40 mm |
| Dimension | 40-46mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Mit Gegenwanne | nein |
| Werkstoff der Wanne | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,3359 kg CO₂e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
Art.Nr.
BS-H2-M-12 FT
3
12
8
1186003
BS-H2-M-16 FT
3
16
12
1186010
BS-H2-M-22 FT
3
22
16
1186017
BS-H2-M-28 FT
3
28
22
1186023
BS-H2-M-34 FT
3
34
28
1186030
BS-H2-M-40 FT
3
40
34
1186037
BS-H2-M-46 FT
5
46
40
1186043
BS-H2-M-52 FT
5
52
46
1186050
BS-H2-M-58 FT
5
58
52
1186057
BS-H2-M-64 FT
5
64
58
1186063
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
BS-H2-M-12 FT
Art.Nr.
1186003
Max. Anzugsdrehmoment
3
Spannbereich D max.
12
Spannbereich D min.
8
BS-H2-M-16 FT
Art.Nr.
1186010
Max. Anzugsdrehmoment
3
Spannbereich D max.
16
Spannbereich D min.
12
BS-H2-M-22 FT
Art.Nr.
1186017
Max. Anzugsdrehmoment
3
Spannbereich D max.
22
Spannbereich D min.
16
BS-H2-M-28 FT
Art.Nr.
1186023
Max. Anzugsdrehmoment
3
Spannbereich D max.
28
Spannbereich D min.
22
BS-H2-M-34 FT
Art.Nr.
1186030
Max. Anzugsdrehmoment
3
Spannbereich D max.
34
Spannbereich D min.
28
BS-H2-M-40 FT
Art.Nr.
1186037
Max. Anzugsdrehmoment
3
Spannbereich D max.
40
Spannbereich D min.
34
BS-H2-M-46 FT
Art.Nr.
1186043
Max. Anzugsdrehmoment
5
Spannbereich D max.
46
Spannbereich D min.
40
BS-H2-M-52 FT
Art.Nr.
1186050
Max. Anzugsdrehmoment
5
Spannbereich D max.
52
Spannbereich D min.
46
BS-H2-M-58 FT
Art.Nr.
1186057
Max. Anzugsdrehmoment
5
Spannbereich D max.
58
Spannbereich D min.
52
BS-H2-M-64 FT
Art.Nr.
1186063
Max. Anzugsdrehmoment
5
Spannbereich D max.
64
Spannbereich D min.
58
