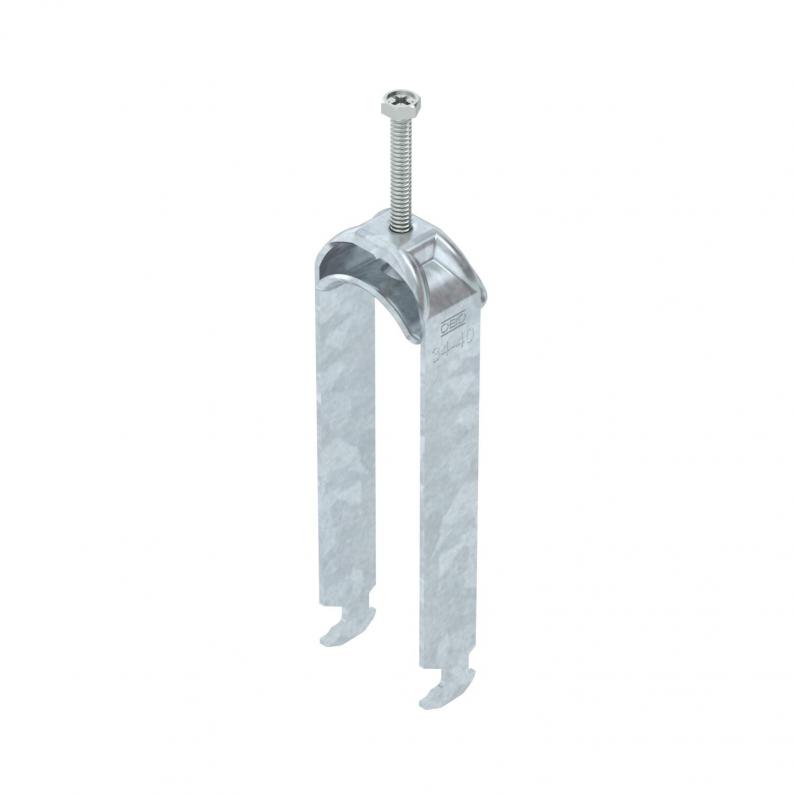

Bügelschelle 2056 H-Fuß, 3-fach, Metalldruckwanne, FT
Typ BS-H3-M-40 FT | Art.Nr. 1186038 | EAN 4012196848690
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 50 Stück
50Stück
Beschreibung
Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 3 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten

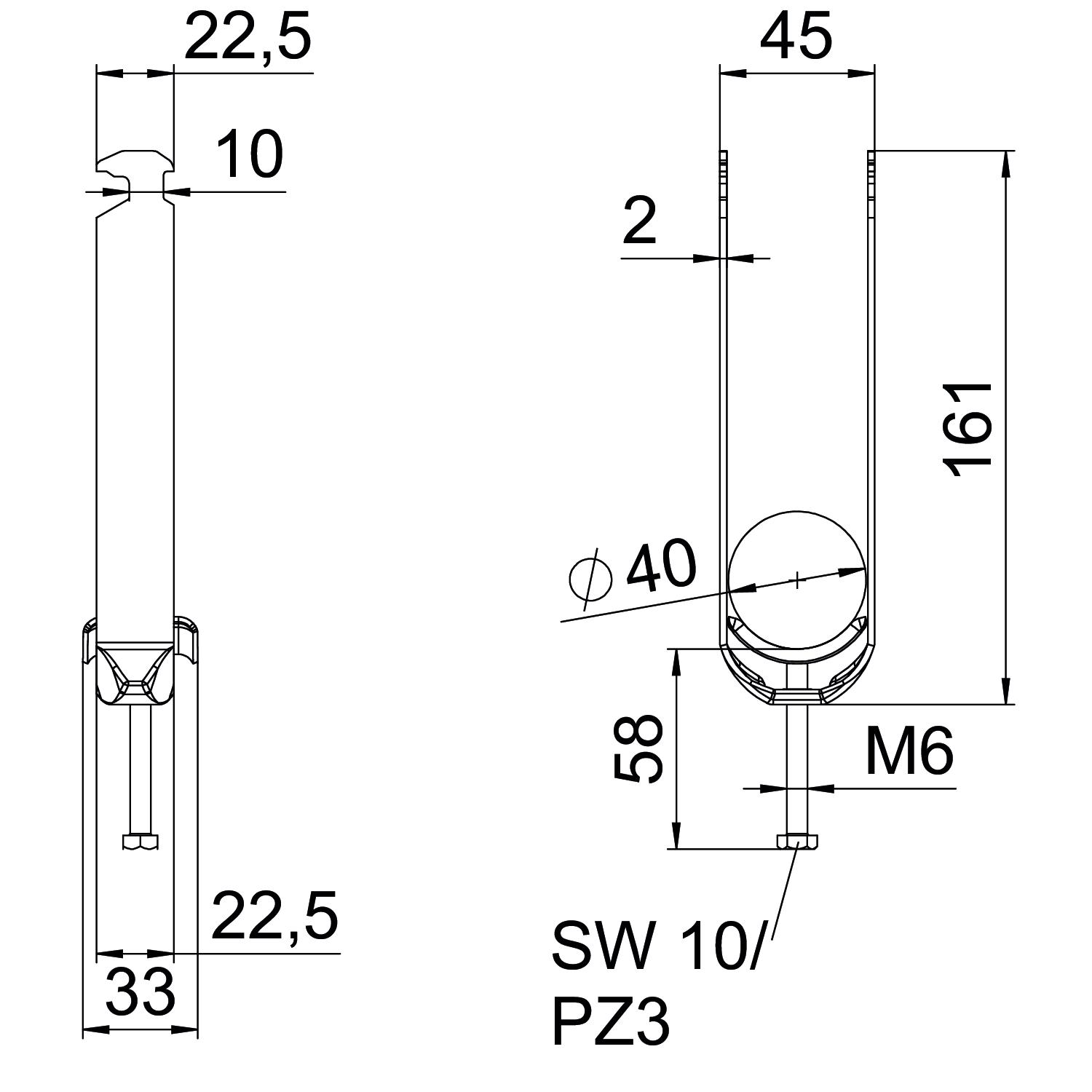

Abmessungen
| Länge | 22,5 mm |
|---|---|
| Breite | 45 mm |
| Höhe | 161 mm |
| Maß L | 58 mm |
| Maß A | 22,5 mm |
| Maß B | 45 mm |
| Maß H | 161 mm |
| Maß t | 2 mm |
| Maß C | 33 mm |
| Maß G | M6 |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Blechstärke | 2 mm |
| für Rohrdurchmesser max. | 40 mm |
| für Rohrdurchmesser min. | 34 mm |
| Schlitzweite | 10 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Halogenfrei | ja |
| Gewinde | M6 |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Länge Außenmaß | 33 mm |
| Anzahl der Kabel/Rohre | 3 |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |
| Max. Anzugsdrehmoment | 3 Nm |
| Montageart | Profilschiene |
| Spannbereich D max. | 40 mm |
| Spannbereich D min. | 34 mm |
| Dimension | 34-40mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Mit Gegenwanne | nein |
| Werkstoff der Wanne | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,4402 kg CO₂e / 1 Stück |
