Bügelschelle 2056 N-Fuß, 1-fach, Kunststoffdruckwanne; FT
Bügelschelle 2056 N-Fuß, 1-fach, Kunststoffdruckwanne; FT
Art.Nr. 1187220 | EAN 4012196852819
Art.Nr. / Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
kl. VKE: 100 Stück
100Stück
Beschreibung

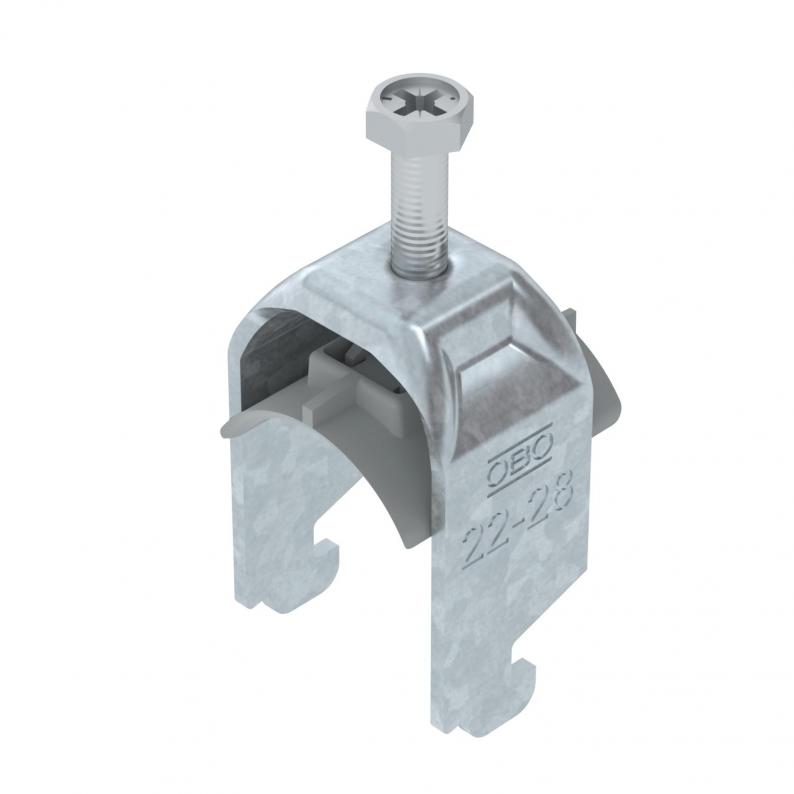

Bügelschelle mit N-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 11 - 12 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 2 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,1167 kg CO₂e / 1 Stück |
| Dimension | 22-28mm |
| für Rohrdurchmesser max. | 28 mm |
| für Rohrdurchmesser min. | 22 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 12 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 11 mm |
| Gewinde | M6 |
| Halogenfrei | ja |
| Länge Außenmaß | 34 mm |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 28 mm |
| Spannbereich D min. | 22 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

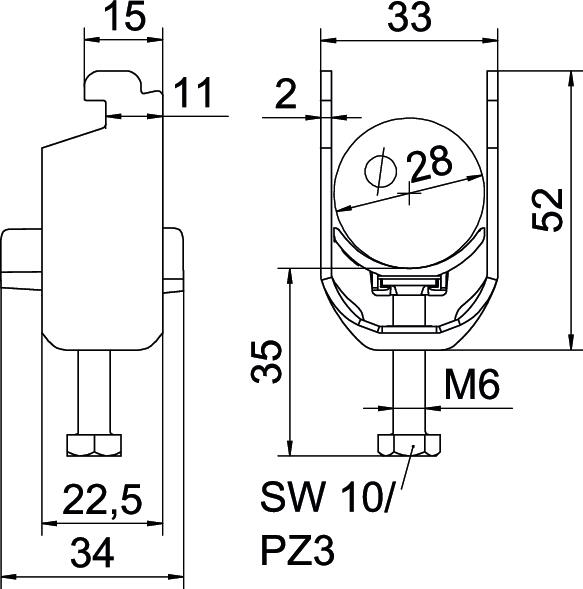

Abmessungen
| Breite | 33 mm |
|---|---|
| Höhe | 52 mm |
| Länge | 22,5 mm |
| Maß A | 22,5 mm |
| Maß B | 33 mm |
| Maß C | 34 mm |
| Maß G | M6 |
| Maß H | 52 mm |
| Maß L | 35 mm |
| Maß t | 2 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
Art.Nr.
BS-N1-K-12 FT
12 mm
3 Nm
8 mm
1187202
BS-N1-K-16 FT
16 mm
3 Nm
12 mm
1187208
BS-N1-K-22 FT
22 mm
3 Nm
16 mm
1187214
BS-N1-K-28 FT
28 mm
3 Nm
22 mm
1187220
BS-N1-K-34 FT
34 mm
3 Nm
28 mm
1187226
BS-N1-K-40 FT
40 mm
3 Nm
34 mm
1187232
BS-N1-K-46 FT
46 mm
5 Nm
40 mm
1187238
BS-N1-K-52 FT
52 mm
5 Nm
46 mm
1187244
BS-N1-K-58 FT
58 mm
5 Nm
52 mm
1187250
BS-N1-K-64 FT
64 mm
5 Nm
58 mm
1187256
BS-N1-K-70 FT
70 mm
5 Nm
64 mm
1187262
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
BS-N1-K-12 FT
Art.Nr.
1187202
Spannbereich D max.
12 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
8 mm
BS-N1-K-16 FT
Art.Nr.
1187208
Spannbereich D min.
12 mm
Spannbereich D max.
16 mm
Max. Anzugsdrehmoment
3 Nm
BS-N1-K-22 FT
Art.Nr.
1187214
Spannbereich D min.
16 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
22 mm
BS-N1-K-28 FT
Art.Nr.
1187220
Spannbereich D max.
28 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
22 mm
BS-N1-K-34 FT
Art.Nr.
1187226
Spannbereich D min.
28 mm
Spannbereich D max.
34 mm
Max. Anzugsdrehmoment
3 Nm
BS-N1-K-40 FT
Art.Nr.
1187232
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
40 mm
Spannbereich D min.
34 mm
BS-N1-K-46 FT
Art.Nr.
1187238
Spannbereich D min.
40 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
46 mm
BS-N1-K-52 FT
Art.Nr.
1187244
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
46 mm
Spannbereich D max.
52 mm
BS-N1-K-58 FT
Art.Nr.
1187250
Spannbereich D min.
52 mm
Spannbereich D max.
58 mm
Max. Anzugsdrehmoment
5 Nm
BS-N1-K-64 FT
Art.Nr.
1187256
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
58 mm
Spannbereich D max.
64 mm
BS-N1-K-70 FT
Art.Nr.
1187262
Spannbereich D max.
70 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
64 mm
