Bügelschelle 2056 U-Fuß, 1-fach, Kunststoffdruckwanne, FT
Bügelschelle 2056 U-Fuß, 1-fach, Kunststoffdruckwanne, FT
Art.Nr. 1186749 | EAN 4012196851041
Art.Nr. / Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
kl. VKE: 100 Stück
100Stück
Beschreibung

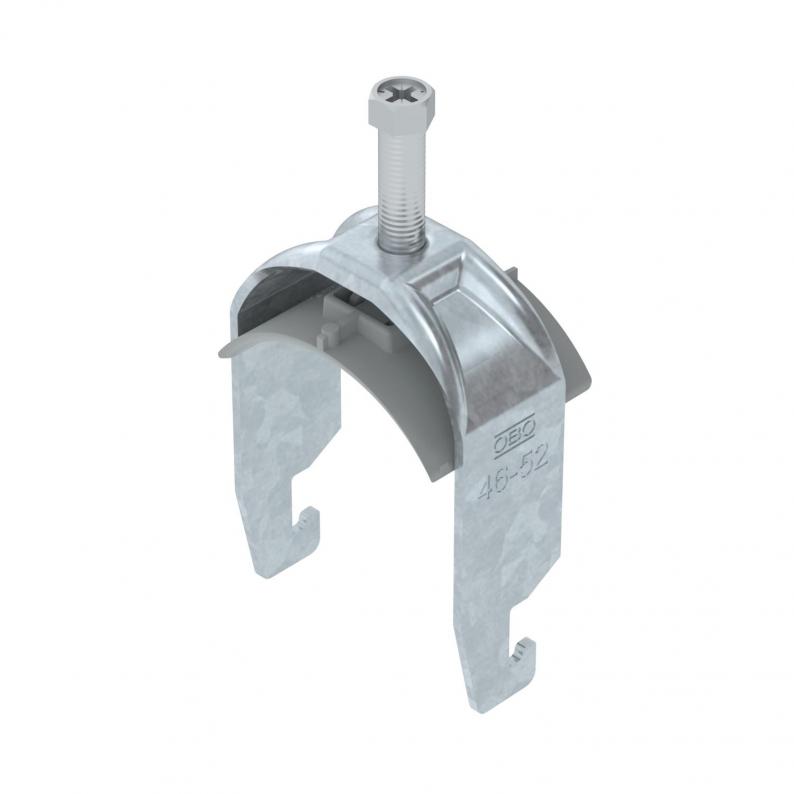

Bügelschelle mit U-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 2 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,2219 kg CO₂e / 1 Stück |
| Dimension | 46-52mm |
| für Rohrdurchmesser max. | 52 mm |
| für Rohrdurchmesser min. | 46 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 22 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 18 mm |
| Gewinde | M6 |
| Halogenfrei | ja |
| Länge Außenmaß | 40 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 52 mm |
| Spannbereich D min. | 46 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

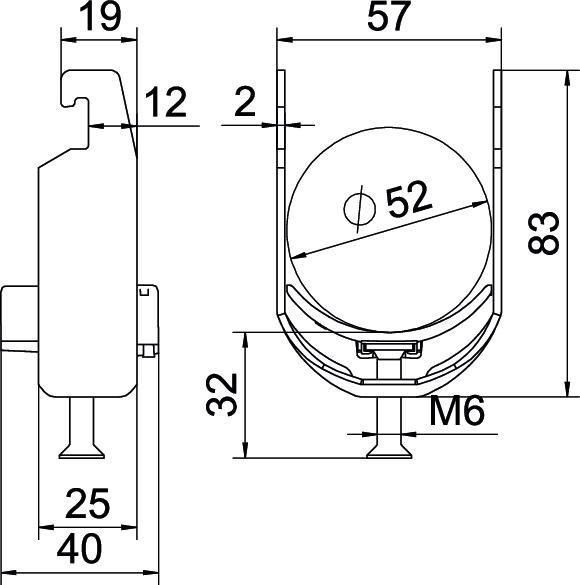

Abmessungen
| Breite | 57 mm |
|---|---|
| Höhe | 83 mm |
| Länge | 25 mm |
| Maß A | 25 mm |
| Maß B | 57 mm |
| Maß C | 40 mm |
| Maß G | M6 |
| Maß H | 83 mm |
| Maß L | 45 mm |
| Maß t | 2 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
Art.Nr.
BS-U1-K-12 FT
12 mm
3 Nm
8 mm
1186702
BS-U1-K-16 FT
16 mm
3 Nm
12 mm
1186709
BS-U1-K-22 FT
22 mm
3 Nm
16 mm
1186716
BS-U1-K-28 FT
28 mm
3 Nm
22 mm
1186722
BS-U1-K-34 FT
34 mm
3 Nm
28 mm
1186729
BS-U1-K-40 FT
40 mm
3 Nm
34 mm
1186736
BS-U1-K-46 FT
46 mm
5 Nm
40 mm
1186742
BS-U1-K-52 FT
52 mm
5 Nm
46 mm
1186749
BS-U1-K-58 FT
58 mm
5 Nm
52 mm
1186756
BS-U1-K-64 FT
64 mm
5 Nm
58 mm
1186762
BS-U1-K-70 FT
70 mm
5 Nm
64 mm
1186769
BS-U1-K-76 FT
76 mm
5 Nm
70 mm
1186776
BS-U1-K-82 FT
82 mm
5 Nm
76 mm
1186782
BS-U1-K-90 FT
90 mm
5 Nm
82 mm
1186789
BS-U1-K-100 FT
100 mm
5 Nm
90 mm
1186797
