Bügelschelle 2056 U-Fuß, 1-fach, Metalldruckwanne, FT

Bügelschelle 2056 U-Fuß, 1-fach, Metalldruckwanne, FT

Typ BS-U1-M-16 FT | OBO Art.Nr. 1186509 | EAN 4012196849826

Alle Ausführungen anzeigen
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.

kl. VKE: 100 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

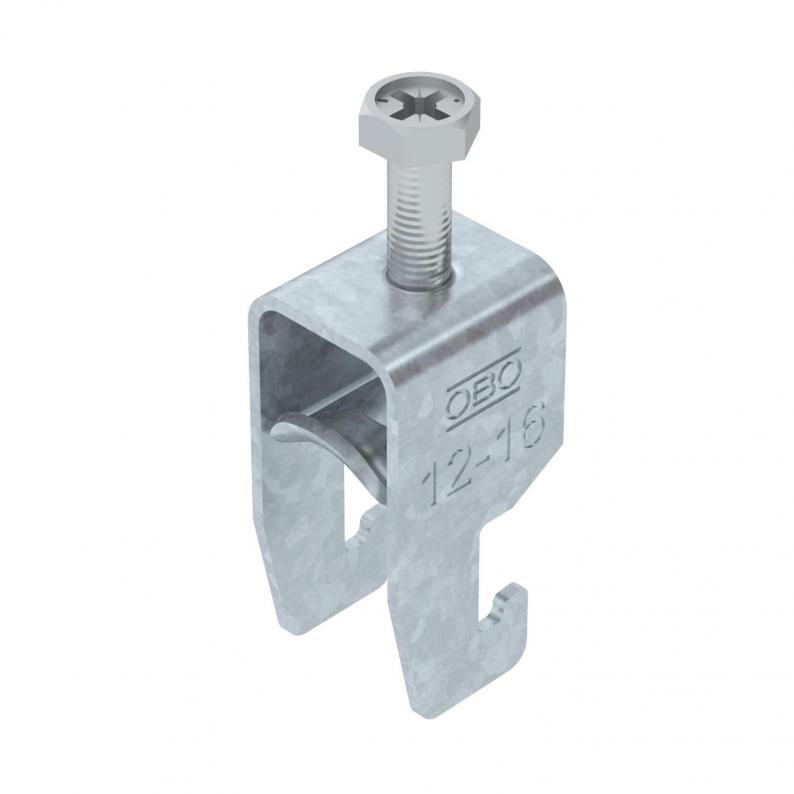

Bügelschelle mit U-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Schlitzweite 18 mm
  • Schlitzweite 22 mm
  • Bügelschelle f. C-Profilschiene, Schlitzweite 18-22 mm
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E60
  • Funktionserhaltklasse E90
  • CO₂-Fußabdruck (PCF)

Technische Daten

Technische Daten

Anzahl der Kabel/Rohre1
Blechstärke1,5 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate0,0897 kg CO₂e / 1 Stück
Dimension12-16mm
Funktionserhaltja
für Rohrdurchmesser max.16 mm
für Rohrdurchmesser min.12 mm
für Schiene mit Schlitzweite (mit Intervall) max.22 mm
für Schiene mit Schlitzweite (mit Intervall) min.18 mm
GewindeM6
Halogenfreija
Länge Außenmaß28 mm
Max. Anzugsdrehmoment3 Nm
Mit Gegenwannenein
Mit Metallwanneja
MontageartProfilschiene
Oberflächetauchfeuerverzinkt
Schlitzweite10 mm
Spannbereich D max.16 mm
Spannbereich D min.12 mm
WerkstoffStahl
Werkstoff der WanneStahl
Zusatz Oberflächefeuerverzinkt
Zusatz WerkstoffStahl

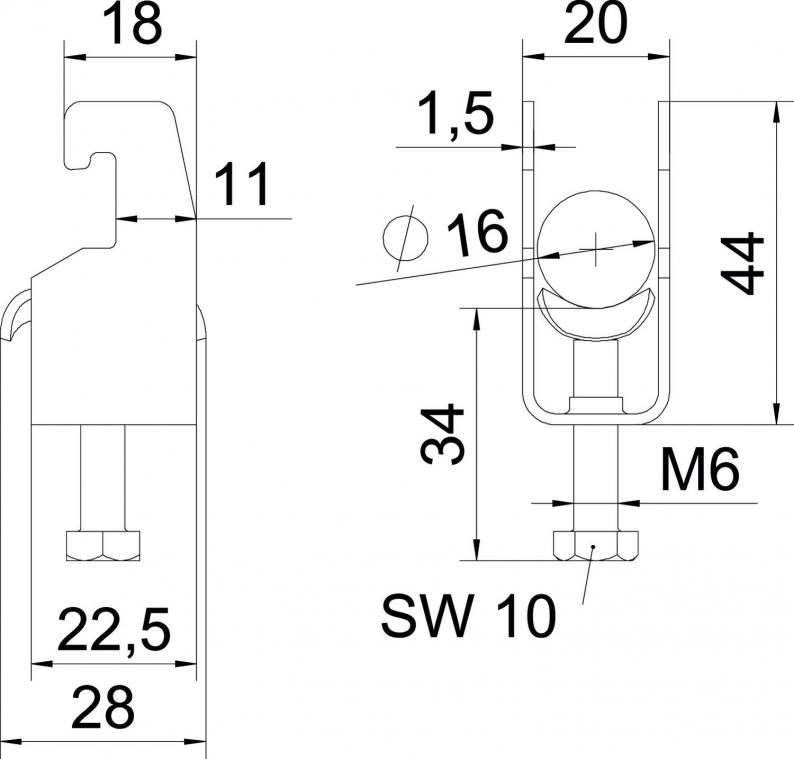

Abmessungen

Breite20 mm
Höhe44 mm
Länge22,5 mm
Maß A22,5 mm
Maß B20 mm
Maß C28 mm
Maß GM6
Maß H44 mm
Maß L34 mm
Maß t1,5 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Zertifikate (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)

Ausführungen

Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
BS-U1-M-12 FT
OBO Art.Nr.
1186502
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
8 mm
Spannbereich D max.
12 mm
BS-U1-M-16 FT
OBO Art.Nr.
1186509
Spannbereich D max.
16 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
12 mm
BS-U1-M-22 FT
OBO Art.Nr.
1186516
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
22 mm
Spannbereich D min.
16 mm
BS-U1-M-28 FT
OBO Art.Nr.
1186522
Spannbereich D max.
28 mm
Spannbereich D min.
22 mm
Max. Anzugsdrehmoment
3 Nm
BS-U1-M-34 FT
OBO Art.Nr.
1186529
Spannbereich D min.
28 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
34 mm
BS-U1-M-40 FT
OBO Art.Nr.
1186536
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
40 mm
Spannbereich D min.
34 mm
BS-U1-M-46 FT
OBO Art.Nr.
1186542
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
46 mm
Spannbereich D min.
40 mm
BS-U1-M-52 FT
OBO Art.Nr.
1186549
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
46 mm
Spannbereich D max.
52 mm
BS-U1-M-58 FT
OBO Art.Nr.
1186556
Spannbereich D max.
58 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
52 mm
BS-U1-M-64 FT
OBO Art.Nr.
1186562
Spannbereich D min.
58 mm
Spannbereich D max.
64 mm
Max. Anzugsdrehmoment
5 Nm
BS-U1-M-70 FT
OBO Art.Nr.
1186569
Spannbereich D max.
70 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
64 mm
BS-U1-M-76 FT
OBO Art.Nr.
1186576
Spannbereich D max.
76 mm
Spannbereich D min.
70 mm
Max. Anzugsdrehmoment
5 Nm
BS-U1-M-82 FT
OBO Art.Nr.
1186582
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
76 mm
Spannbereich D max.
82 mm
BS-U1-M-90 FT
OBO Art.Nr.
1186589
Spannbereich D min.
82 mm
Spannbereich D max.
90 mm
Max. Anzugsdrehmoment
5 Nm
BS-U1-M-100 FT
OBO Art.Nr.
1186597
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
100 mm
Spannbereich D min.
90 mm
