Bügelschelle 2056 U-Fuß, 2-fach, Kunststoffdruckwanne, FT
Typ BS-U2-K-34 FT | Art.Nr. 1186730 | EAN 4012196850921
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 50 Stück
50Stück
Beschreibung

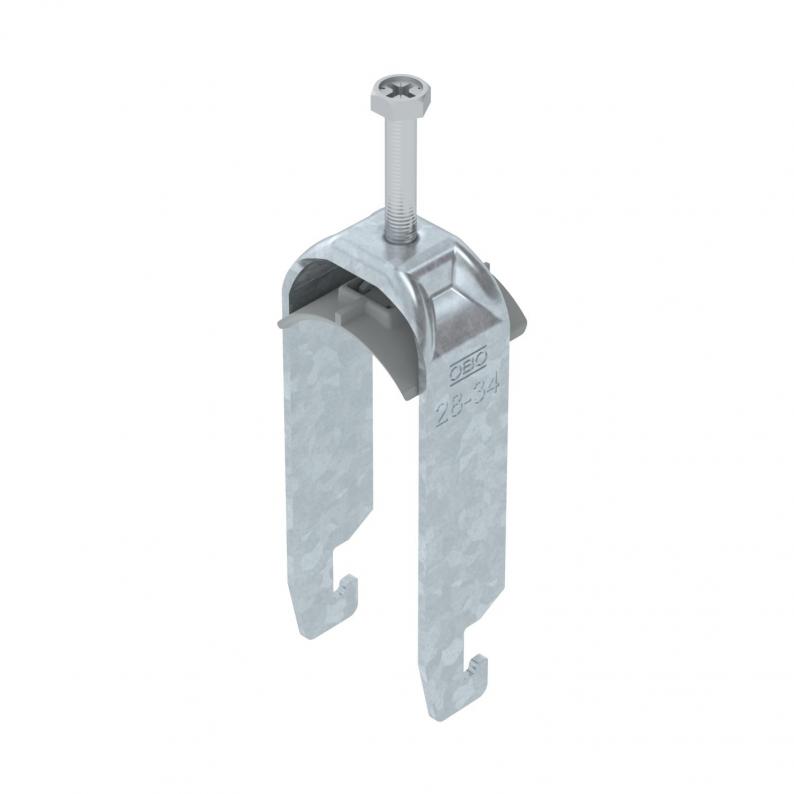

Bügelschelle mit U-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten

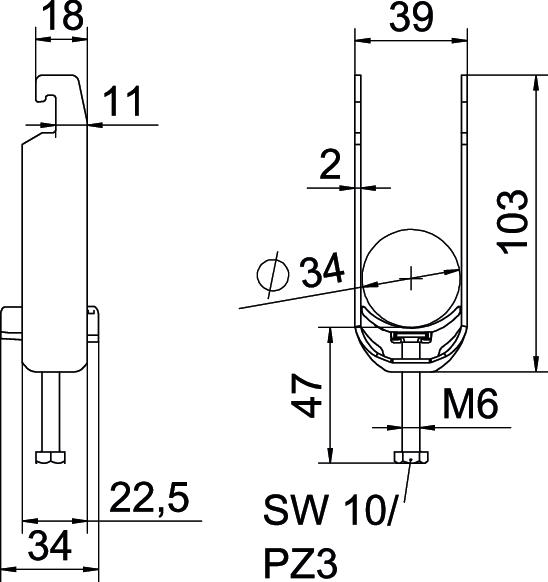

Abmessungen
| Länge | 22,5 mm |
|---|---|
| Breite | 39 mm |
| Höhe | 103 mm |
| Maß L | 47 mm |
| Maß A | 22,5 mm |
| Maß B | 39 mm |
| Maß H | 103 mm |
| Maß t | 2 mm |
| Maß C | 34 mm |
| Maß G | M6 |
Technische Daten
| Blechstärke | 2 mm |
|---|---|
| für Rohrdurchmesser max. | 34 mm |
| für Rohrdurchmesser min. | 28 mm |
| Schlitzweite | 10 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 22 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 18 mm |
| Halogenfrei | ja |
| Gewinde | M6 |
| Mit Kunststoffwanne | ja |
| Länge Außenmaß | 34 mm |
| Anzahl der Kabel/Rohre | 2 |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |
| Max. Anzugsdrehmoment | 3 Nm |
| Montageart | Profilschiene |
| Spannbereich D max. | 34 mm |
| Spannbereich D min. | 28 mm |
| Dimension | 28-34mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Mit Gegenwanne | nein |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,2066 kg CO₂e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
Art.Nr.
BS-U2-K-12 FT
3
12
8
1186703
BS-U2-K-16 FT
3
16
12
1186710
BS-U2-K-22 FT
3
22
16
1186717
BS-U2-K-28 FT
3
28
22
1186723
BS-U2-K-34 FT
3
34
28
1186730
BS-U2-K-40 FT
3
40
34
1186737
BS-U2-K-46 FT
5
46
40
1186743
BS-U2-K-52 FT
5
52
46
1186750
BS-U2-K-58 FT
5
58
52
1186757
BS-U2-K-64 FT
5
64
58
1186763
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
BS-U2-K-12 FT
Art.Nr.
1186703
Max. Anzugsdrehmoment
3
Spannbereich D max.
12
Spannbereich D min.
8
BS-U2-K-16 FT
Art.Nr.
1186710
Max. Anzugsdrehmoment
3
Spannbereich D max.
16
Spannbereich D min.
12
BS-U2-K-22 FT
Art.Nr.
1186717
Max. Anzugsdrehmoment
3
Spannbereich D max.
22
Spannbereich D min.
16
BS-U2-K-28 FT
Art.Nr.
1186723
Max. Anzugsdrehmoment
3
Spannbereich D max.
28
Spannbereich D min.
22
BS-U2-K-34 FT
Art.Nr.
1186730
Max. Anzugsdrehmoment
3
Spannbereich D max.
34
Spannbereich D min.
28
BS-U2-K-40 FT
Art.Nr.
1186737
Max. Anzugsdrehmoment
3
Spannbereich D max.
40
Spannbereich D min.
34
BS-U2-K-46 FT
Art.Nr.
1186743
Max. Anzugsdrehmoment
5
Spannbereich D max.
46
Spannbereich D min.
40
BS-U2-K-52 FT
Art.Nr.
1186750
Max. Anzugsdrehmoment
5
Spannbereich D max.
52
Spannbereich D min.
46
BS-U2-K-58 FT
Art.Nr.
1186757
Max. Anzugsdrehmoment
5
Spannbereich D max.
58
Spannbereich D min.
52
BS-U2-K-64 FT
Art.Nr.
1186763
Max. Anzugsdrehmoment
5
Spannbereich D max.
64
Spannbereich D min.
58
