Bügelschelle 2056 W-Fuß, 1-fach, Kunststoffdruckwanne, FT
Typ BS-W1-K-58 FT | Art.Nr. 1187750 | EAN 4012196854578
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 50 Stück
50Stück
Beschreibung
Bügelschelle mit W-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an Winkeleisen bis < 40 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten

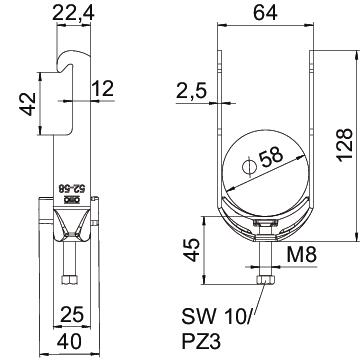

Abmessungen
| Länge | 25 mm |
|---|---|
| Breite | 64 mm |
| Höhe | 128 mm |
| Maß L | 45 mm |
| Maß A | 25 mm |
| Maß B | 64 mm |
| Maß H | 128 mm |
| Maß t | 2,5 mm |
| Maß C | 40 mm |
| Maß G | M8 |
Technische Daten
| Blechstärke | 2,5 mm |
|---|---|
| für Rohrdurchmesser max. | 58 mm |
| für Rohrdurchmesser min. | 52 mm |
| Schlitzweite | 10 mm |
| Halogenfrei | ja |
| Gewinde | M8 |
| Mit Kunststoffwanne | ja |
| Länge Außenmaß | 40 mm |
| Anzahl der Kabel/Rohre | 1 |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |
| Max. Anzugsdrehmoment | 5 Nm |
| Montageart | Winkelprofil |
| Spannbereich D max. | 58 mm |
| Spannbereich D min. | 52 mm |
| Dimension | 52-58mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Mit Gegenwanne | nein |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,3561 kg CO₂e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
Art.Nr.
BS-W1-K-12 FT
3
12
8
1187702
BS-W1-K-16 FT
3
16
12
1187708
BS-W1-K-22 FT
3
22
16
1187714
BS-W1-K-28 FT
3
28
22
1187720
BS-W1-K-34 FT
3
34
28
1187726
BS-W1-K-40 FT
3
40
34
1187732
BS-W1-K-46 FT
5
46
40
1187738
BS-W1-K-52 FT
5
52
46
1187744
BS-W1-K-58 FT
5
58
52
1187750
BS-W1-K-64 FT
5
64
58
1187756
BS-W1-K-70 FT
5
70
64
1187762
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
BS-W1-K-12 FT
Art.Nr.
1187702
Max. Anzugsdrehmoment
3
Spannbereich D max.
12
Spannbereich D min.
8
BS-W1-K-16 FT
Art.Nr.
1187708
Max. Anzugsdrehmoment
3
Spannbereich D max.
16
Spannbereich D min.
12
BS-W1-K-22 FT
Art.Nr.
1187714
Max. Anzugsdrehmoment
3
Spannbereich D max.
22
Spannbereich D min.
16
BS-W1-K-28 FT
Art.Nr.
1187720
Max. Anzugsdrehmoment
3
Spannbereich D max.
28
Spannbereich D min.
22
BS-W1-K-34 FT
Art.Nr.
1187726
Max. Anzugsdrehmoment
3
Spannbereich D max.
34
Spannbereich D min.
28
BS-W1-K-40 FT
Art.Nr.
1187732
Max. Anzugsdrehmoment
3
Spannbereich D max.
40
Spannbereich D min.
34
BS-W1-K-46 FT
Art.Nr.
1187738
Max. Anzugsdrehmoment
5
Spannbereich D max.
46
Spannbereich D min.
40
BS-W1-K-52 FT
Art.Nr.
1187744
Max. Anzugsdrehmoment
5
Spannbereich D max.
52
Spannbereich D min.
46
BS-W1-K-58 FT
Art.Nr.
1187750
Max. Anzugsdrehmoment
5
Spannbereich D max.
58
Spannbereich D min.
52
BS-W1-K-64 FT
Art.Nr.
1187756
Max. Anzugsdrehmoment
5
Spannbereich D max.
64
Spannbereich D min.
58
BS-W1-K-70 FT
Art.Nr.
1187762
Max. Anzugsdrehmoment
5
Spannbereich D max.
70
Spannbereich D min.
64
