Bügelschelle 2056 W-Fuß, 1-fach, Metalldruckwanne, FT
Bügelschelle 2056 W-Fuß, 1-fach, Metalldruckwanne, FT
Art.Nr. 1188319 | EAN 4012197416867
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
kl. VKE: 100 Stück
100Stück
Beschreibung

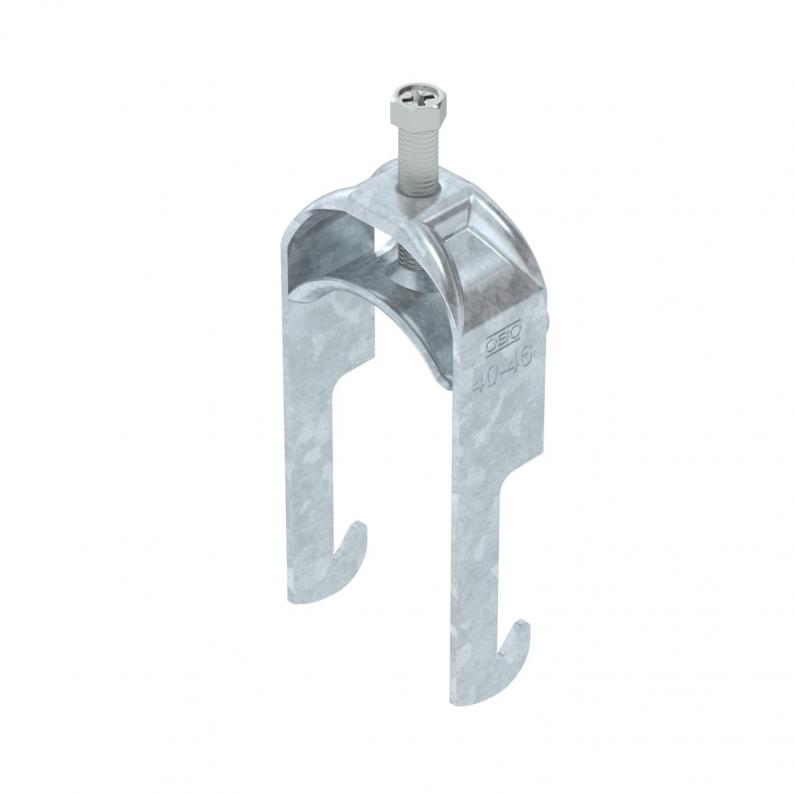

Bügelschelle mit W-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an Winkeleisen bis < 40 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| Blechstärke | 2 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,2937 kg CO₂e / 1 Stück |
| Dimension | 40-46mm |
| für Rohrdurchmesser max. | 46 mm |
| für Rohrdurchmesser min. | 40 mm |
| Gewinde | M8 |
| Halogenfrei | ja |
| Länge Außenmaß | 33 mm |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Metallwanne | ja |
| Montageart | Winkelprofil |
| Oberfläche | tauchfeuerverzinkt |
| Schlitzweite | 10 mm |
| Spannbereich D max. | 46 mm |
| Spannbereich D min. | 40 mm |
| Werkstoff | Stahl |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

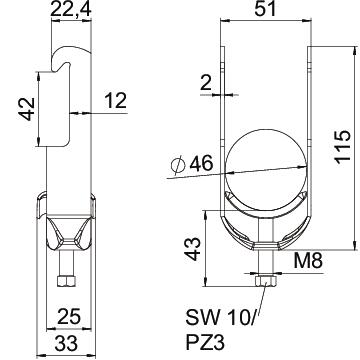

Abmessungen
| Breite | 51 mm |
|---|---|
| Höhe | 115 mm |
| Länge | 25 mm |
| Maß A | 25 mm |
| Maß B | 51 mm |
| Maß C | 33 mm |
| Maß G | M8 |
| Maß H | 115 mm |
| Maß L | 43 mm |
| Maß t | 2 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
Art.Nr.
BS-W1-M-12 FT
3 Nm
8 mm
12 mm
1188301
BS-W1-M-16 FT
3 Nm
12 mm
16 mm
1188304
BS-W1-M-22 FT
3 Nm
16 mm
22 mm
1188307
BS-W1-M-28 FT
3 Nm
22 mm
28 mm
1188310
BS-W1-M-34 FT
3 Nm
28 mm
34 mm
1188313
BS-W1-M-40 FT
3 Nm
34 mm
40 mm
1188316
BS-W1-M-46 FT
5 Nm
40 mm
46 mm
1188319
BS-W1-M-52 FT
5 Nm
46 mm
52 mm
1188322
BS-W1-M-58 FT
5 Nm
52 mm
58 mm
1188325
BS-W1-M-64 FT
5 Nm
58 mm
64 mm
1188328
BS-W1-M-70 FT
5 Nm
64 mm
70 mm
1188331
Max. Anzugsdrehmoment
Spannbereich D min.
Spannbereich D max.
BS-W1-M-12 FT
Art.Nr.
1188301
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
8 mm
Spannbereich D max.
12 mm
BS-W1-M-16 FT
Art.Nr.
1188304
Spannbereich D min.
12 mm
Spannbereich D max.
16 mm
Max. Anzugsdrehmoment
3 Nm
BS-W1-M-22 FT
Art.Nr.
1188307
Spannbereich D min.
16 mm
Spannbereich D max.
22 mm
Max. Anzugsdrehmoment
3 Nm
BS-W1-M-28 FT
Art.Nr.
1188310
Spannbereich D min.
22 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
28 mm
BS-W1-M-34 FT
Art.Nr.
1188313
Spannbereich D max.
34 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
28 mm
BS-W1-M-40 FT
Art.Nr.
1188316
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
40 mm
Spannbereich D min.
34 mm
BS-W1-M-46 FT
Art.Nr.
1188319
Spannbereich D min.
40 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
46 mm
BS-W1-M-52 FT
Art.Nr.
1188322
Spannbereich D min.
46 mm
Spannbereich D max.
52 mm
Max. Anzugsdrehmoment
5 Nm
BS-W1-M-58 FT
Art.Nr.
1188325
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
58 mm
Spannbereich D min.
52 mm
BS-W1-M-64 FT
Art.Nr.
1188328
Spannbereich D max.
64 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
58 mm
BS-W1-M-70 FT
Art.Nr.
1188331
Spannbereich D min.
64 mm
Spannbereich D max.
70 mm
Max. Anzugsdrehmoment
5 Nm
