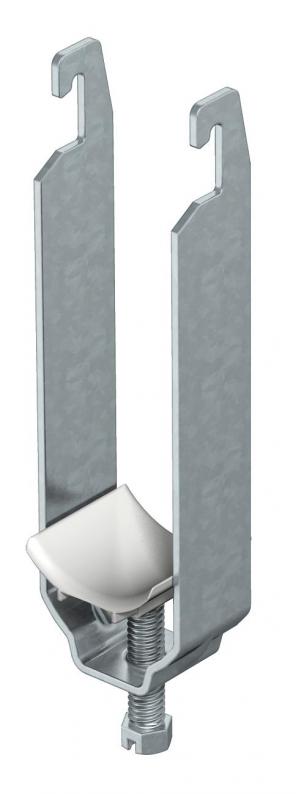

Bügelschelle, 3-fach Kunststoffdruckwanne
Bügelschelle, 3-fach Kunststoffdruckwanne
Art.Nr. 1177168 | EAN 4012195074236
Art.Nr. / Typ
Spannbereich D min.
Spannbereich D max.
Max. Anzugsdrehmoment
3 Nm
kl. VKE: 50 Stück
50Stück
Beschreibung
Passend zu allen C-Profilschienen mit 18 mm und 22 mm Schlitzweite.
Druckwanne aus Polypropylen, halogenfrei, Farbe lichtgrau RAL 7035.
Druckwanne aus Polypropylen, halogenfrei, Farbe lichtgrau RAL 7035.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 3 |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,1029 kg CO₂e / 1 Stück |
| Dimension | 12-16mm |
| für 1 Kabel H | 46 mm |
| für 1 Kabel L | 34 |
| für 2 Kabel H | 64 mm |
| für 2 Kabel L | 34 mm |
| für 3 Kabel H | 82 mm |
| für 3 Kabel L | 47 mm |
| für Rohrdurchmesser max. | 16 mm |
| für Rohrdurchmesser min. | 16 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 22 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 18 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlagfest | nein |
| Spannbereich D max. | 16 mm |
| Spannbereich D min. | 12 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

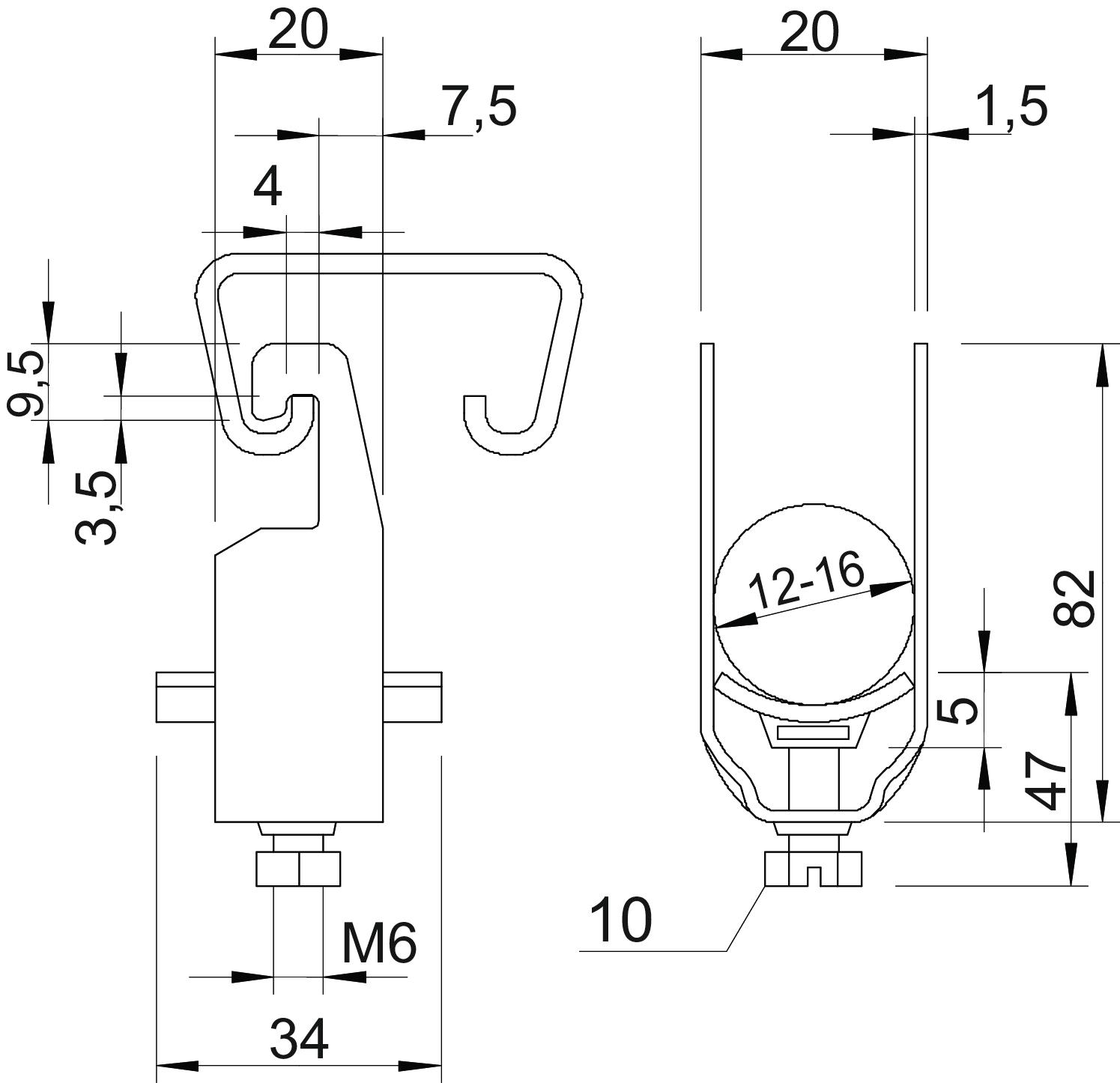

Abmessungen
| Maß A | 20 mm |
|---|---|
| Maß B | 20 mm |
| Maß C | 34 mm |
| Maß G | M6 |
| Maß H | 82 mm |
| Maß L | 47 mm |
| Maß t | 1,5 mm |
| Maß x | 5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
Art.Nr.
2056U 3 16 FT
12 mm
3 Nm
16 mm
1177168
2056U 3 28 FT
22 mm
3 Nm
28 mm
1177281
Spannbereich D min.
Spannbereich D max.
2056U 3 16 FT
Art.Nr.
1177168
Spannbereich D min.
12 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
16 mm
2056U 3 28 FT
Art.Nr.
1177281
Spannbereich D min.
22 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
28 mm
