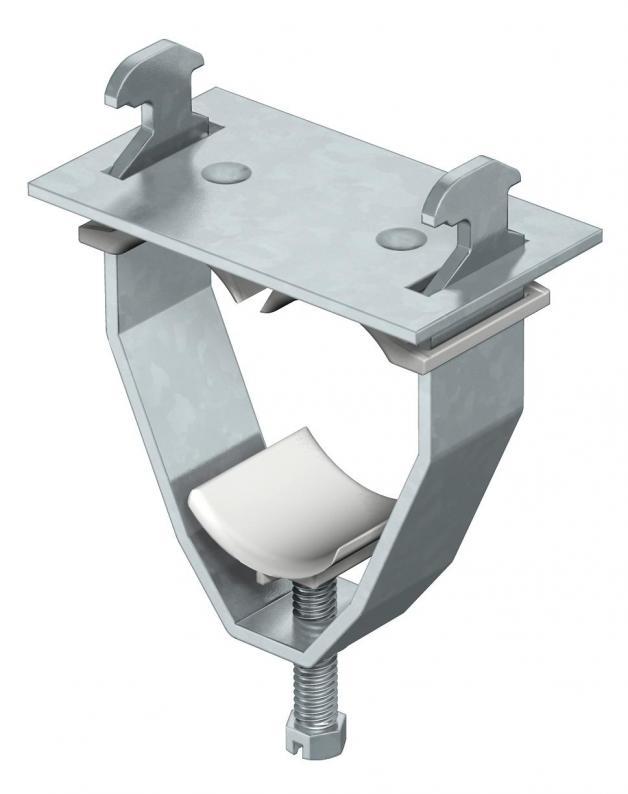

Bügelschelle, Hammerkopffuß 3-Einleiteranschluss
Typ 2056 E 37 FT | Art.Nr. 1174614 | EAN 4012195500414
Art.Nr. / Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
kl. VKE: 25 Stück
25Stück
Beschreibung
Schellenkörper, Schraube und Gegenplatte aus Stahl tauchfeuerverzinkt, Druck- und Gegenwanne aus Polypropylen, halogenfrei, lichtgrau RAL 7035.
Lieferung komplett mit Gegenplatte und Gegenwannen.
Lieferung komplett mit Gegenplatte und Gegenwannen.
Die Bügelschellen 2056/E dienen zur systemweisen Verlegung von Einleiter-Kabeln in Drehstromnetzen. Da sich bei dieser Verlegeart die Magnetfelder gegenseitig aufheben, ist hier keine Erwärmung zu befürchten und es können Stahlschellen verwendet werden.
2056/E ist passend für alle Profilschienen mit 16-17 mm Schlitzweite.
Technische Daten
Technische Daten
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
|---|---|
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Schlagfest | nein |
| Halogenfrei | ja |
| Kabeldurchmesser max. | 37 mm |
| Kabeldurchmesser min. | 34 mm |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Anzahl der Kabel/Rohre | 3 |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |
| Max. Anzugsdrehmoment | 5 Nm |
| Montageart | Profilschiene |
| Spannbereich D max. | 37 mm |
| Spannbereich D min. | 34 mm |
| Dimension | 34-37mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Mit Gegenwanne | ja |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Werkstoff der Gegenwanne | Kunststoff |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,5952 kg CO₂e / 1 Stück |

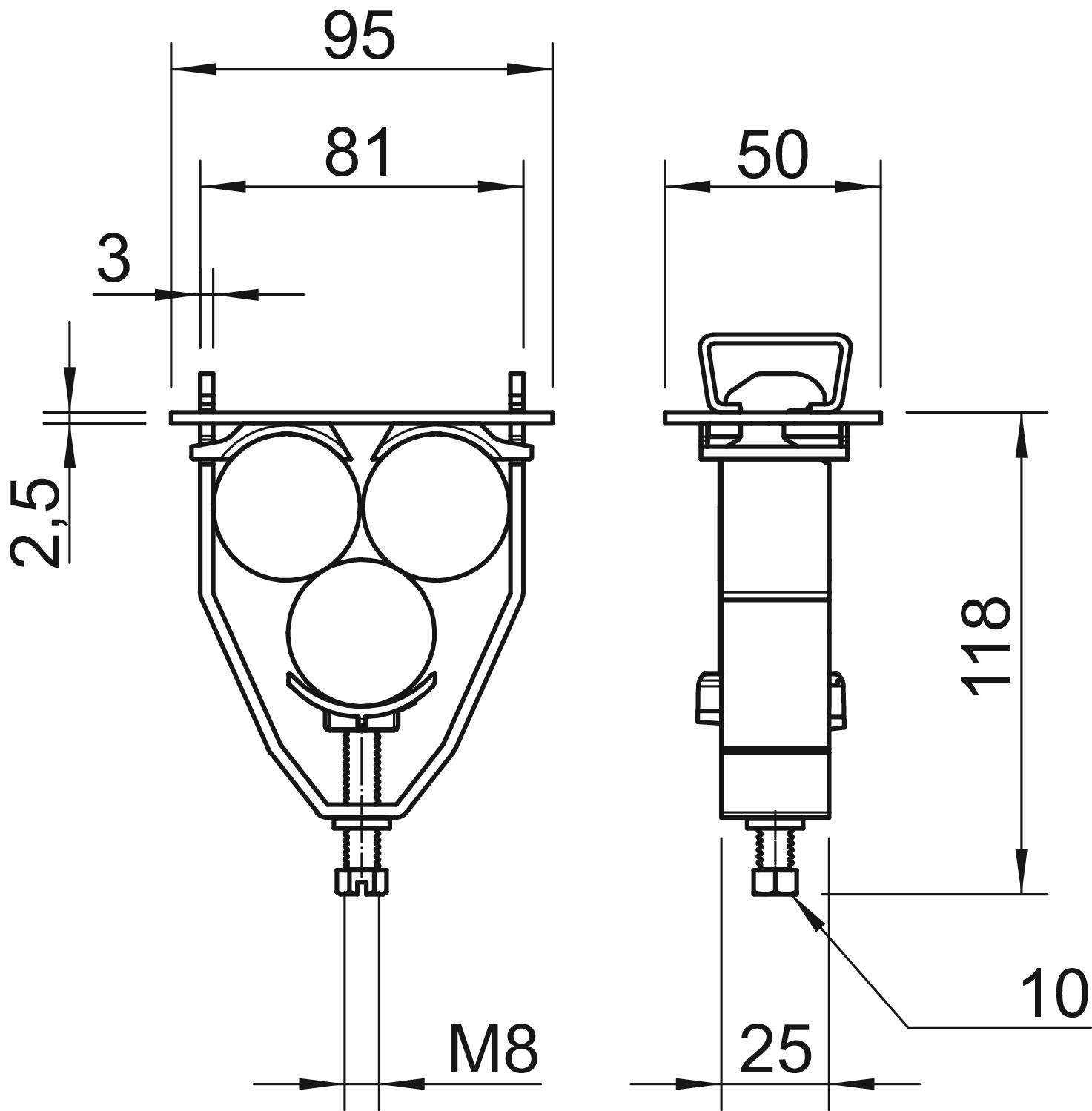

Abmessungen
| Maß A | 95 mm |
|---|---|
| Maß B | 81 mm |
| Maß H | 118 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Artikelbilder (3)
3D Daten Downloads (1)
Ausführungen
Typ
Max. Anzugsdrehmoment
Spannbereich D max.
Spannbereich D min.
Art.Nr.
2056 E 31 FT
5
31
28
1174606
2056 E 37 FT
5
37
34
1174614
2056 E 44 FT
5
44
40
1174630
Spannbereich D max.
Spannbereich D min.
2056 E 31 FT
Art.Nr.
1174606
Max. Anzugsdrehmoment
5
Spannbereich D max.
31
Spannbereich D min.
28
2056 E 37 FT
Art.Nr.
1174614
Max. Anzugsdrehmoment
5
Spannbereich D max.
37
Spannbereich D min.
34
2056 E 44 FT
Art.Nr.
1174630
Max. Anzugsdrehmoment
5
Spannbereich D max.
44
Spannbereich D min.
40
