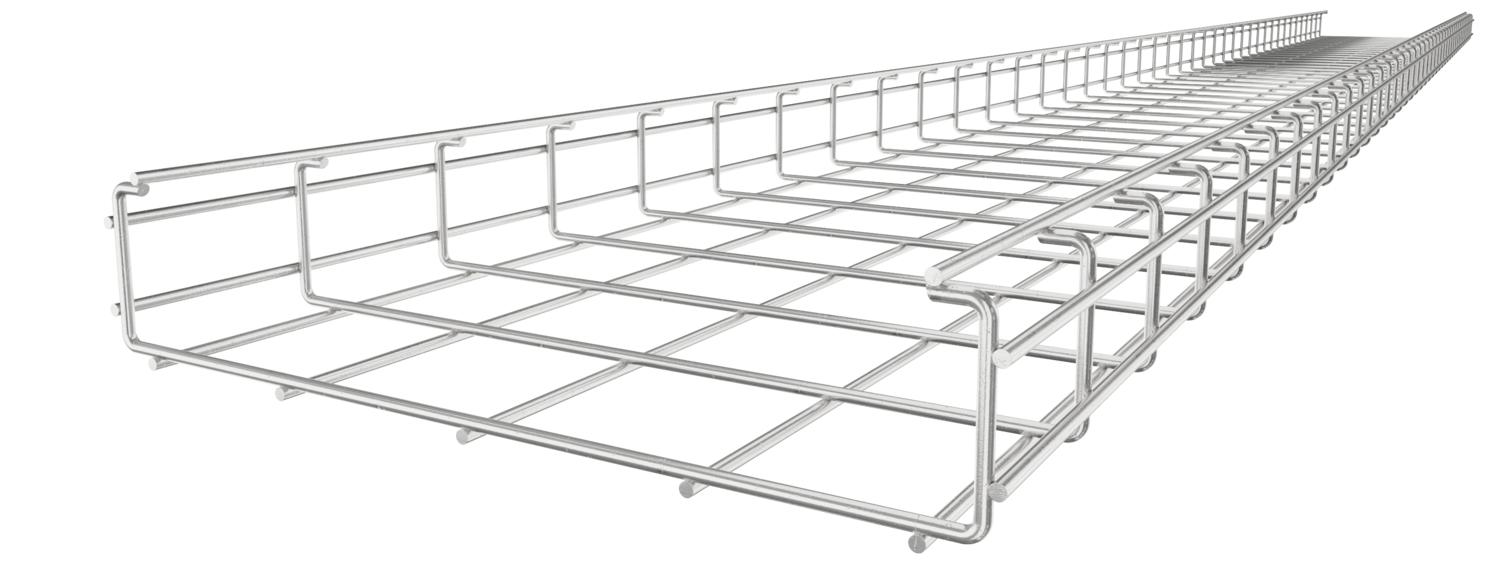

C-Gitterrinne CGR 50 A2
C-Gitterrinne CGR 50 A2
Art.Nr. 6016200 | EAN 4012196012671
Art.Nr. / Typ
Breite
Nutzquerschnitt
Länge
3000 mm
Draht-Durchmesser
4,5 mm
Funktionserhalt
nein
Höhe
50 mm
kl. VKE: 3 m
3m
Beschreibung
Gitterrinne in C-Form aus punktgeschweißten Stahldrähten in der Seitenhöhe 50 mm.
Magnetische Schirmdämpfung 15 dB.
Magnetische Schirmdämpfung 15 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 6,8716 kg CO2e / 1 Meter |
| Dimension | 50x50x3000 |
| Draht-Durchmesser | 4,5 mm |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 1300 mm² |
| Nutzquerschnitt | 13 cm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | C-Form |
| Rostfreier Stahl, gebeizt | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

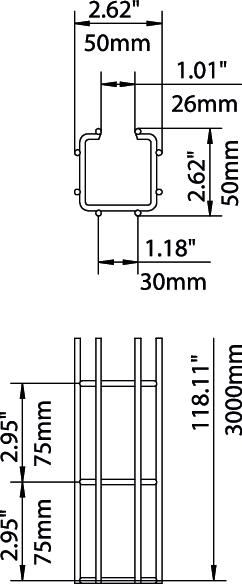

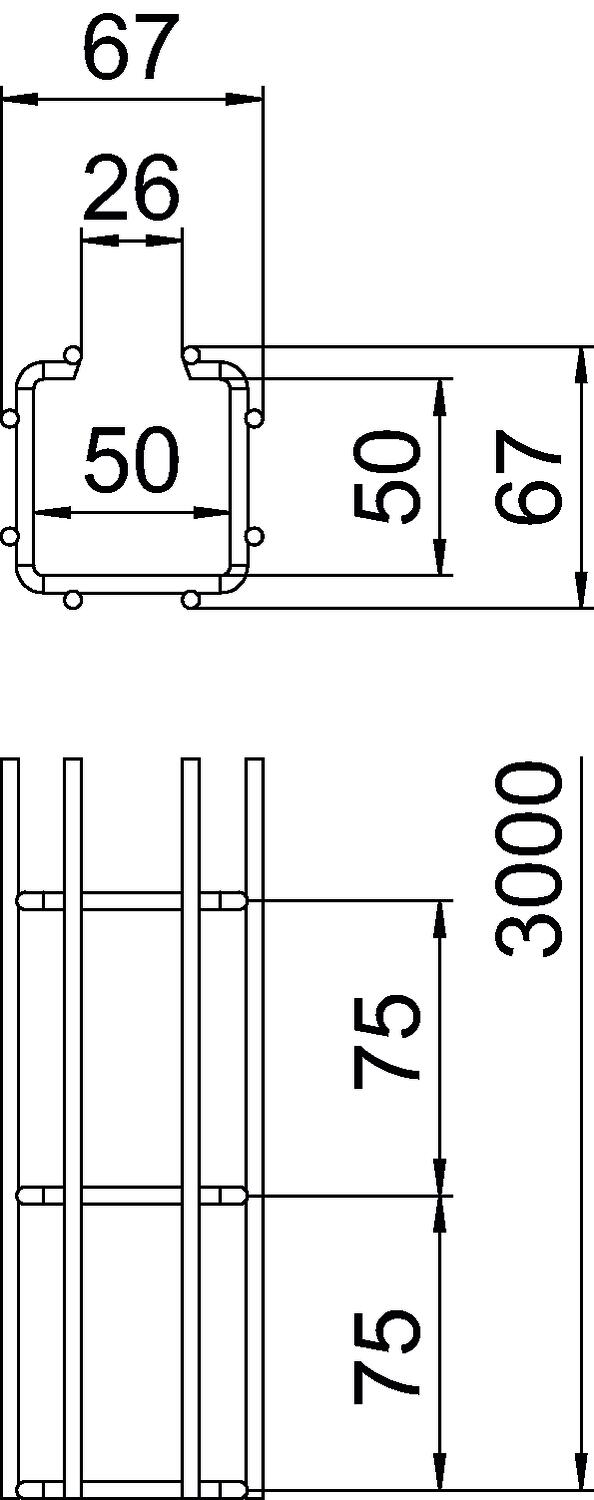

Abmessungen
| Breite | 50 mm |
|---|---|
| Höhe | 50 mm |
| Länge | 3000 mm |
| Maß A | 26 mm |
| Maß B | 67 mm |
| Maß H | 67 mm |
| Maß l1 | 30 mm |
Belastungen
| Stützabstand 1,0m | 0,95 kN/m |
|---|---|
| Stützabstand 1,5m | 0,6 kN/m |
| Stützabstand 2,0m | 0,35 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
