C-Gitterrinne CGR 50 FT
Typ CGR 50 200 FT
|Art.Nr. 6017444
|EAN 4012196014057
Art.Nr. / Typ
Länge
Breite
Höhe
Nutzquerschnitt
Draht-Durchmesser
kl. VKE: 3 m
3m
m
Beschreibung

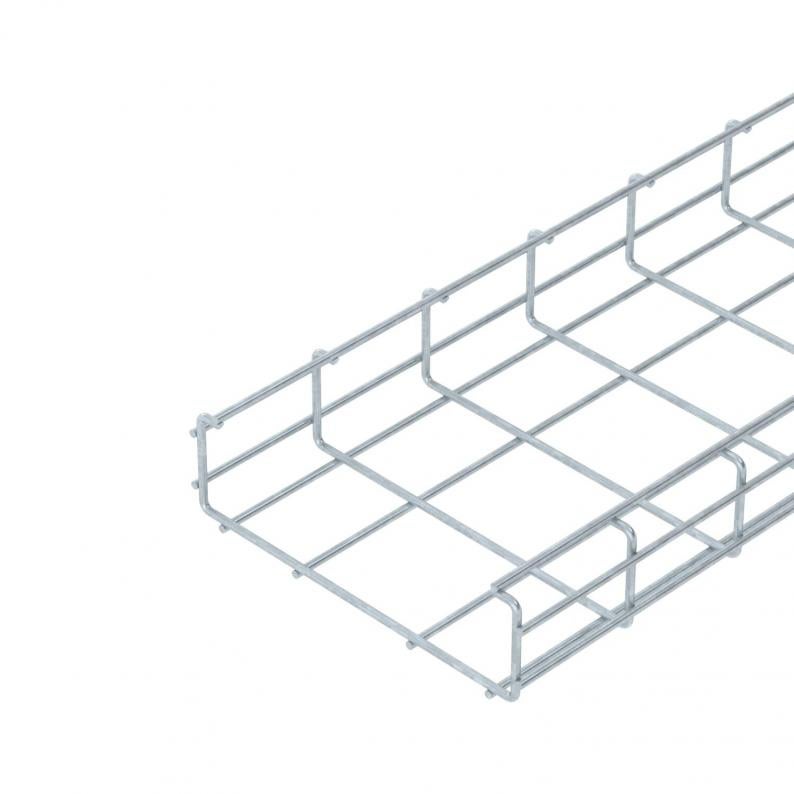

Gitterrinne in C-Form aus punktgeschweißten Stahldrähten mit der Seitenhöhe 50 mm.
Magnetische Schirmdämpfung 15 dB.
Magnetische Schirmdämpfung 15 dB.
Technische Daten

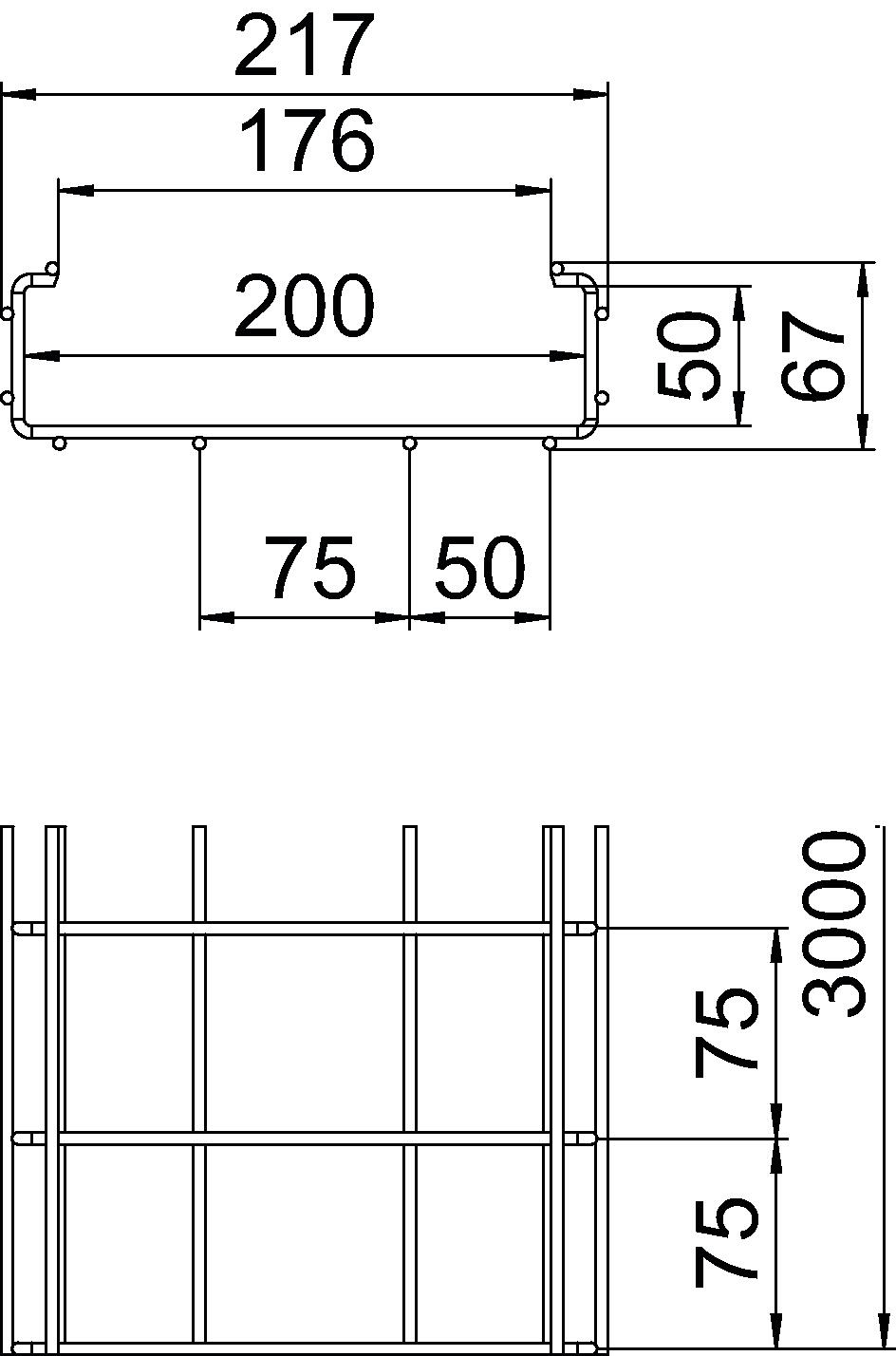

Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 200 mm |
| Höhe | 50 mm |
| Maß A | 176 mm |
| Maß B | 217 mm |
| Maß H | 67 mm |
| Maß l1 | 75 mm |
| Maß l2 | 50 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 75 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 7500 mm² |
| Integrierte Trennwand | ohne |
| Profilform | C-Form |
| ROHS Konform | ja |
| Draht-Durchmesser | 4,5 mm |
| Dimension | 50x200x3000 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
| Produktserie | CGR-Serie |
Belastungen
| Stützabstand 1,0m | 1,1 kN/m |
|---|---|
| Stützabstand 1,5m | 0,7 kN/m |
| Stützabstand 2,0m | 0,4 kN/m |
Umweltdaten
3,75 kg CO2e / 1 MeterCO2 Fußabdruck (GWP) Cradle-to-Gate
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,75 kg CO2e / 1 Meter |
|---|---|
| CO₂ Fußabdruck Wert (GWP) | 3,75 kg CO₂e |
| Ermittlungsdatum CO2 Wert | 2025-05-14T00:00:00.000+0200 |
| Deklarierte Einheit | Meter |
| Menge der deklarierten Einheit | 1 |
| EPD Verified | Ja |
|---|---|
| Ablaufdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-Standard / LCA-Standard (Normen) | DIN EN ISO 14025,EN 15804 + A2 |
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Länge
Breite
Höhe
Funktionserhalt
Nutzquerschnitt
Draht-Durchmesser
Art.Nr.
CGR 50 50 FT
3000
50
50
nein
13
4,5
6017428
CGR 50 100 FT
3000
100
50
nein
34
4,5
6017436
CGR 50 200 FT
3000
200
50
nein
75
4,5
6017444
Breite
Nutzquerschnitt
CGR 50 50 FT
Art.Nr.
6017428
Länge
3000
Breite
50
Höhe
50
Funktionserhalt
nein
Nutzquerschnitt
13
Draht-Durchmesser
4,5
CGR 50 100 FT
Art.Nr.
6017436
Länge
3000
Breite
100
Höhe
50
Funktionserhalt
nein
Nutzquerschnitt
34
Draht-Durchmesser
4,5
CGR 50 200 FT
Art.Nr.
6017444
Länge
3000
Breite
200
Höhe
50
Funktionserhalt
nein
Nutzquerschnitt
75
Draht-Durchmesser
4,5
